      ELF2_Lite [主控：RK3576]













      ELF2_Lite [主控：RK3576]






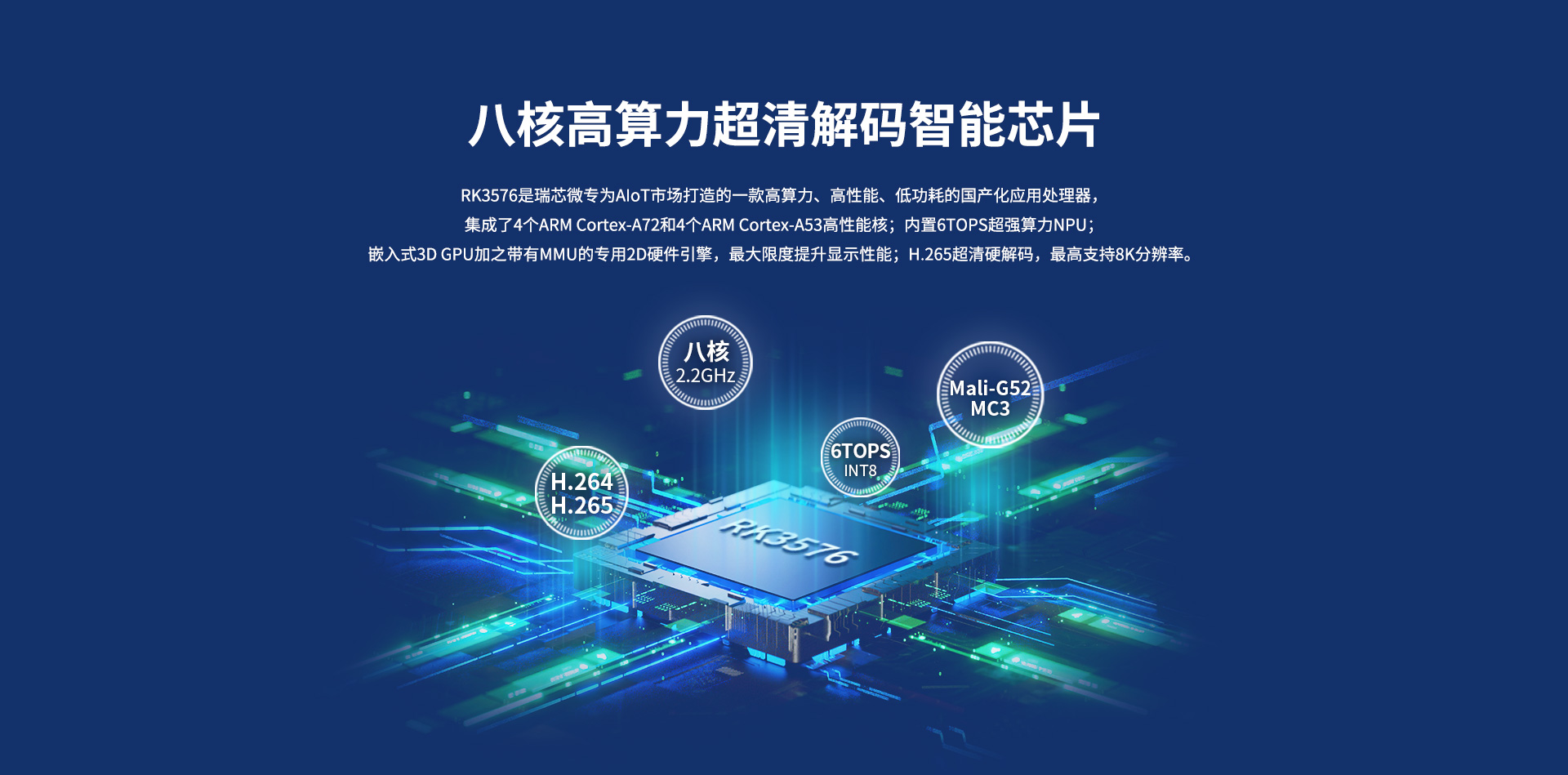

                    Rockchip RK3576

CPU：4×Cortex-A72@2.2GHz + 4×Cortex-A53@2.0GHz

NPU：6 TOPS

GPU： Mali-G52 MC3

VPU：H.264、H.265

RAM：2GB LPDDR4/4GB  LPDDR5

ROM：32GB/64GB  eMMC

OS：Linux 6.1，ELF-Desktop 24.04








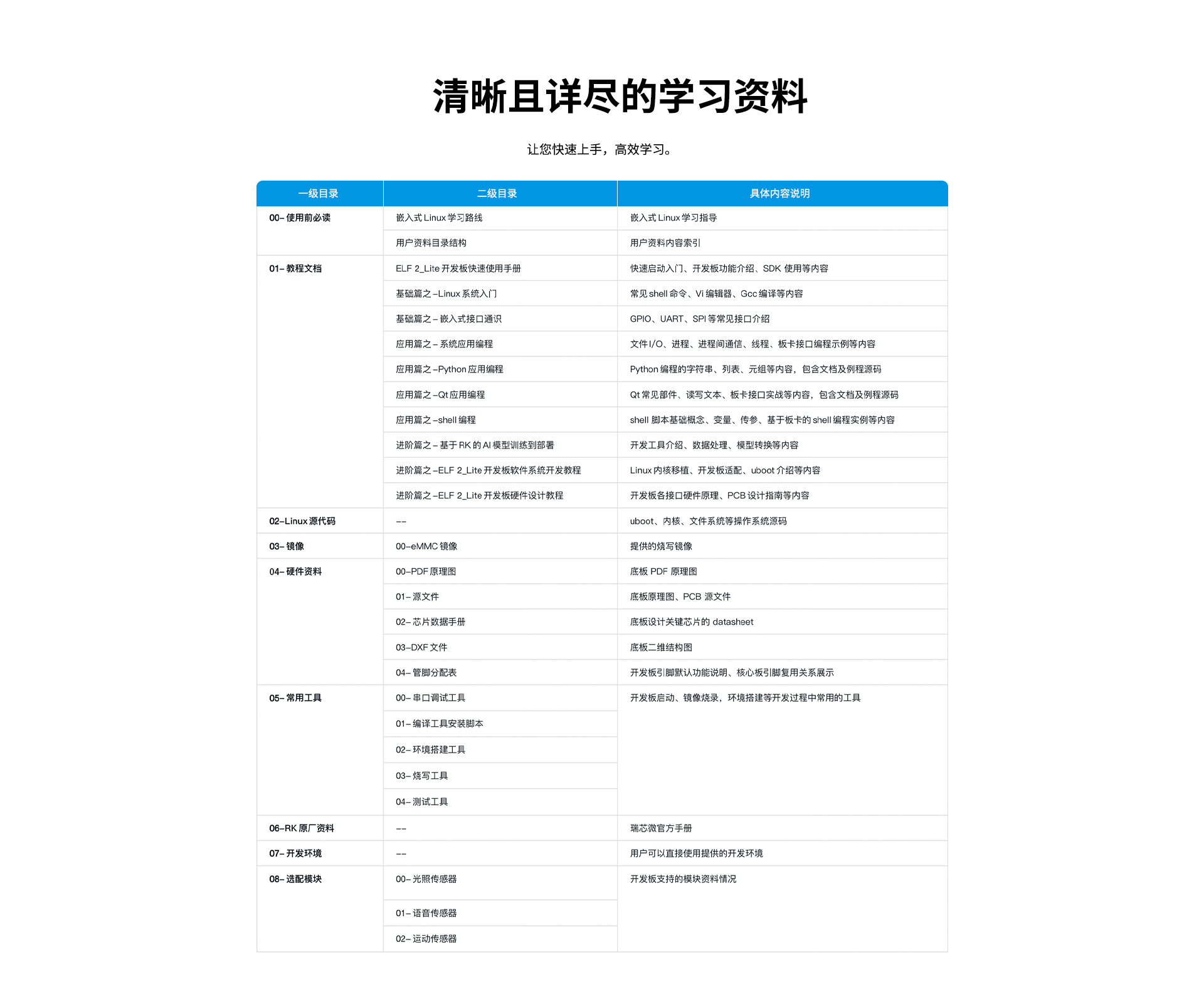

                    高性能嵌入式AI學習旗艦板卡



















































      ELF 2_Lite 核心板參數




      基礎參數








ELF 2_Lite 核心板基礎參數




處理器
Rockchip RK3576




ARM
4×Cortex-A72@2.2GHz + 4×Cortex-A53@2.0GHz




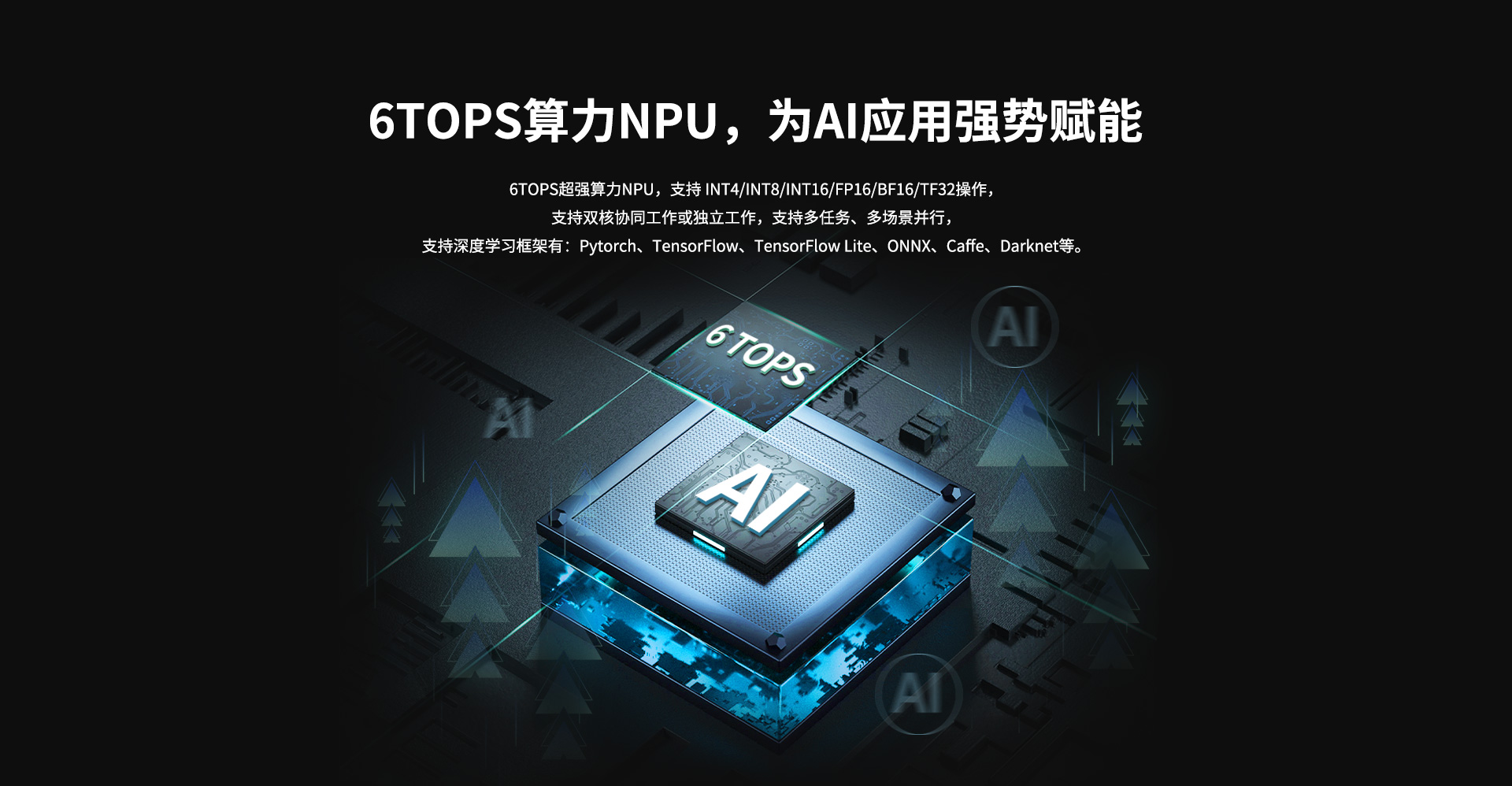

NPU
6TOPS INT8，支持INT4/INT8/INT16/FP16/BF16/TF32




GPU
ARM Mali-G52 MC3，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1




VPU
硬編碼：H.264、H.265，4K@60fps
硬解碼：H.264、H.265、VP9、AV1、AVS2，8K@30fps或4K@120fps




RAM
2GB/4GB LPDDR4




ROM
32GB/64GB eMMC




工作電壓
DC12V




連接方式

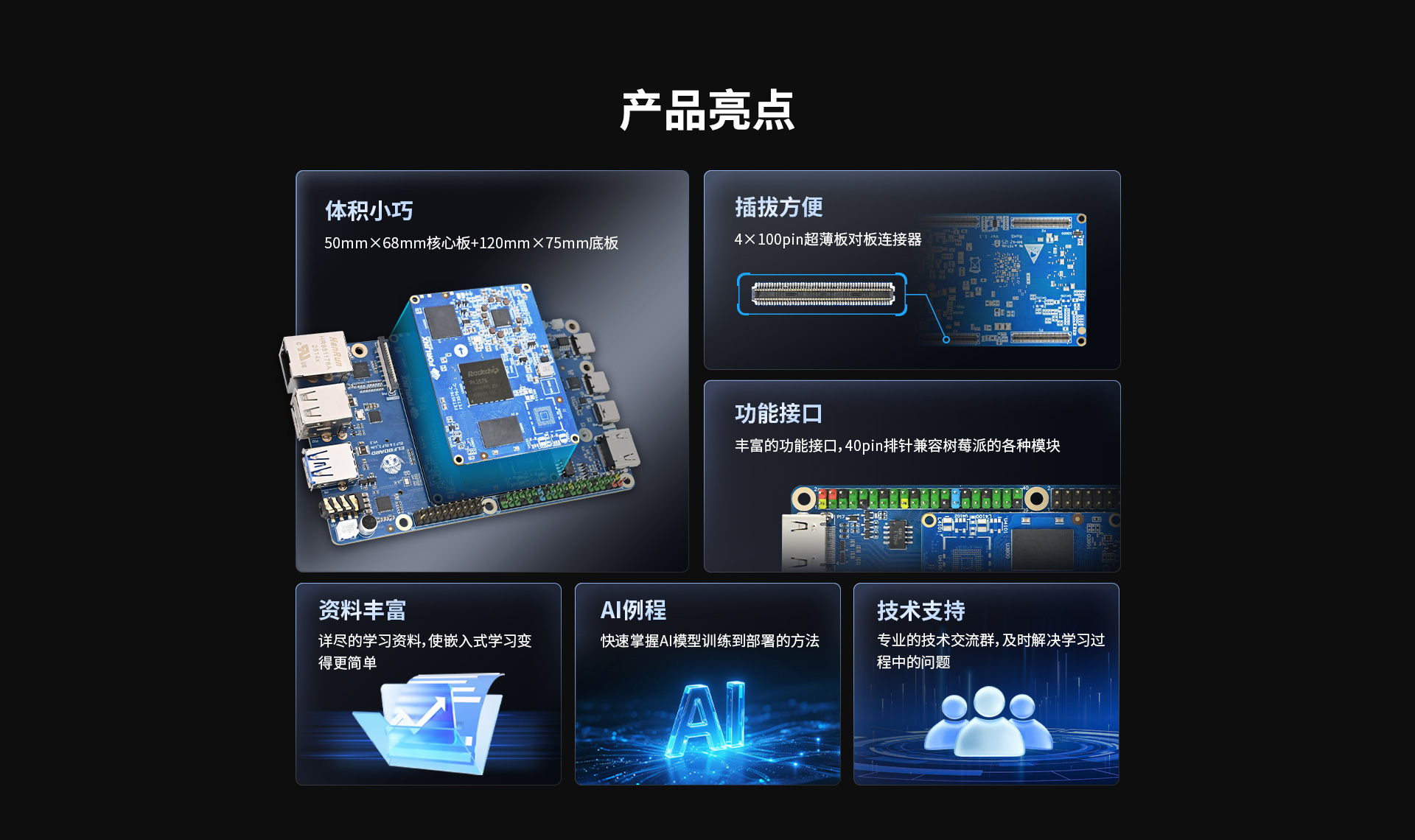

板對板連接器（4×100pin，引腳間距0.4mm，合高1.5mm）




操作系統
Linux 6.1，ELF-Desktop 24.04




系統燒寫方式




      • TF卡
        •

      • USB OTG
        •












      ● Video Port說明：
      Video Port0支持最高4K@120Hz，10 bits
      Video Port1支持最高2560x1600@60Hz，10 bits
      Video Port2支持最高1920x1080@60Hz，8 bits
      每個視頻端口可以連接到HDMI/eDP/DSI-2中的任何一個
      Port1和Port2可以連接到并行輸出接口



      ● TDM模式說明：?jiǎn)胃鵗DM設計時鐘最高50MHz，使用TDM模式時，可以結合音頻采樣頻率、分辨率來計算理論可支持的音頻通道數，看是否滿足項目需求。


      功能參數








ELF 2_Lite 核心板功能參數




功能
數量
參數




HDMI/eDP TX (1)
1
支持1個 HDMI/eDP TX復用接口
      HDMI 接口：
      HDMI v2.1，最高支持4K@120Hz
      支持?jǐn)?shù)據格式：RGB/YUV444/YUV422/YUV420 8/10-bits
      支持CEC、ARC，HDCP v2.3和HDCP v1.4
      eDP接口：
      eDP v1.3，主通道包含4條物理通道，最高支持 4K@60Hz，HDCP v1.3
處理器內置了VOP控制器，有三個Port輸出，即最多可同時支持3路顯示輸出




MIPI DSI (1)
1
支持1個MIPIDSI-2 TX接口
      D-PHY v2.0 or C-PHY v1.1：
      4 data lanes on D-PHY
      3 data trios on C-PHY
      支持最高2560×1600@60Hz
      支持?jǐn)?shù)據格式：RGB (up to 10bit)




Parallel(1)
1
支持1個并行輸出接口
      支持RGB/BT.656/BT1120
      最高支持1920×1080@60Hz
      支持?jǐn)?shù)據格式：RGB (up to 10bit)




EBC(1)
1
支持1個EBC輸出接口
      支持E-ink EPD (Electronic paper Display)
      支持2560×1920硬解碼
      支持?jǐn)?shù)據總線寬度：16-bit
      支持高達32 level gray scale
      支持Direct模式、LUT模式、3-window模式
      支持window display模式




DP TX (1)
1
支持1路USB/DP組合接口
      USB接口：
      USB 3.2 Gen1x1，Dual-Role Device(DRD)
      DisplayPort TX接口：
      DisplayPort v1.4，支持1/2/4 lanes with lane speed including 1.62、2.7、5.4 and 8.1Gbps
      支持最高4K@120Hz，支持?jǐn)?shù)據格式：RGB/YUV444/YUV422/YUV420 8/10-bit
      支持具有3個顯示器的多流傳輸（MST）
      支持USB Type-C上的DP Alt模式
      支持HDCP v2.3 and HDCP v1.3




USB 3.2
2
其中1路做USB Type-C時可支持DP Alt模式；
      另1路為Combo high speed interface接口引出；




MIPI CSI
5
支持5個CSI-2接口
      其中4個接口為2個D-PHY v1.2 data-lane，2.5Gbps/lane，這4個接口可以組合成2個擁有4 data-lane的接口
      另外1個接口支持4 D-PHY data-lane或者3 C-PHY trios：
      D-PHY v2.0，4.5Gbps/lane
      C-PHY v1.1，2.5Gsps/trio
最多可同時支持5路攝像頭輸入




DVP
1
8/10/12/16-bit標準DVP接口，最高150MHz數據輸入
      支持BT.601/BT.656和BT.1120 VI接口




SAI(2)
≤5
支持5個SAI接口
      SAI 0/1支持4 TX lanes和4 RX lanes
      SAI 2/3/4支持1TX lane和1 RX lane
      支持I2S/TDM/PCM模式(2)
      支持最高采樣率：192KHz
      支持音頻分辨率：16~32bits




SPDIF TX
≤2
支持2路SPDIF TX端口




SPDIF RX
≤2
支持2路SPDIF RX端口




PDM
≤2
支持PDM主接收模式
      最高8 channels，音頻分辨率16~24 位，采樣率達192KHz




Digital Audio Codec
1
支持2路數字DAC，每個數字DAC通道支持三種混合模式
      支持I2S/PCM接口，主從模式
      支持16位采樣率
      支持音量控制




SDIO
≤2
SDIO v3.0，4-bits




Ethernet
≤2
2路GMAC，提供RGMII/RMII接口引出
      支持10/100/1000Mbps數據傳輸速率




USB 2.0OTG
2
支持兩路USB2.0OTG




Combo high speed interface
2
Combo 1：支持1-lane PCIe2.1/SATA3.1
      Combo 2：支持1-lane PCIe2.1/SATA3.1/USB3.2 Gen1x1
      PCle interface
      支持PCle v2.1
      支持Root Complex (Rc) only
      支持最高5GT/s data rate
      SATA interface
      支持SATA v3.1 and AHCI revision v1.3.1
      支持eSATA
      支持最高6GT/s data rate
      USB interface
      支持UsB3.2 Gen1x1 with UsB v2.0
      支持DRD (host and device)
      支持最高5Gbps data rate
      支持xHCI Host with up to 64 devices




UART
≤12
內置2路64 bits FIFO，可分別用TX和RX
      支持5位、6位、7位、8位串行數據收發，波特率高達4Mbps
      12路UART均支持自動流控模式和RS485模式




CAN-FD
≤2
遵循CAN和CAN-FD規范
      支持CAN標準幀和擴展幀收發
      支持8192-bits接收FIFO




DSMC
≤1
支持DSMC數據總線
      最多支持選擇4個芯片
      支持8線和16線串行傳輸模式
      支持可配置的串行地址寬度：16位或32位




FlexBus
≤1
支持FlexBus數據總線
      支持內置DMA和ping-pong操作，用于分配兩個地址
      支持傳輸和接收模式
      支持單一模式和連續模式




SPI
≤5
支持主、從模式，每個接口支持兩個芯片選擇




I2C
≤9
支持7位和10位地址模式
      標準模式數據傳輸速率100k bits/s，在快速模式下400k bits/s




I3C
≤2
支持2個I3C主接口




PWM
≤16
最高支持16個片上PWM，具有基于中斷的操作，支持捕獲模式




ADC
≤8
支持8路12bits單端輸入SAR-ADC，采樣率高達1MS/s




GPIO
/
所有的GPIO 可以被用于生成中斷
      支持電平觸發和邊沿觸發中斷
      支持配置電平觸發極性
      支持上升沿觸發、下降沿觸發和雙沿觸發中斷
      支持配置上下拉（弱上拉和弱下拉）
      支持配置驅動能力







      ★ 重要提示：表中參數為硬件設計或CPU理論值，接口存在GPIO復用，為理論最大數量。

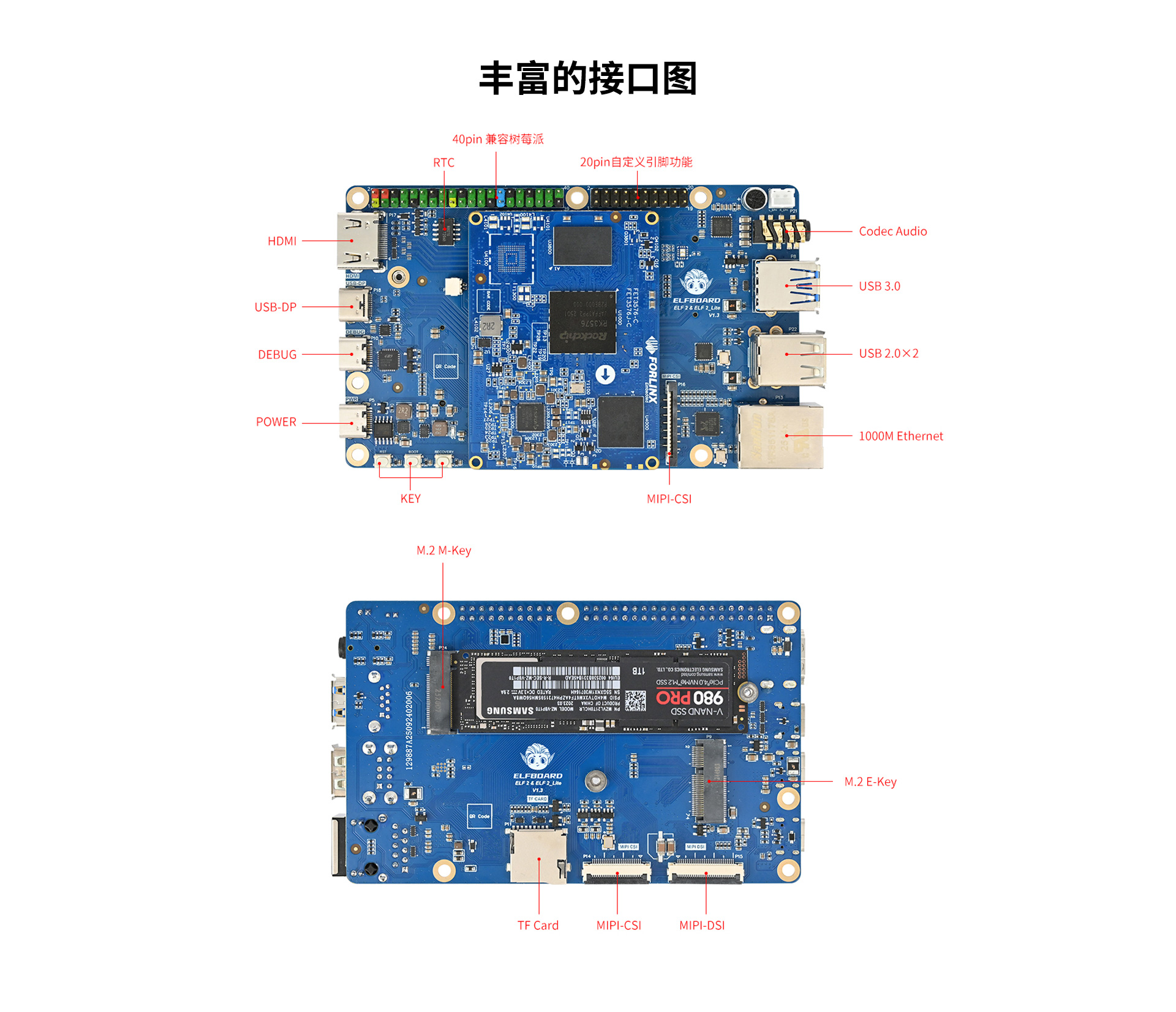

      ELF 2_Lite 開發板功能參數










ELF 2_Lite 開發板功能參數




功能
數量
參數




MIPI CSI
2
1×MIPI DPHY V2.0 4lanes接口，每lane最高支持4.5Gbps；通過1個26pins FPC座引出，默認掛載OV13855攝像頭；
      1×MIPI DPHY V1.2 2lanes接口，每lane最高支持2.4Gbps；通過1個15pins FPC座引出，支持樹莓派15pins攝像頭；




MIPI DSI
1
MIPI接口支持4 lanes輸出，最高分辨率為2560×1600@60Hz；
      適配飛凌7吋MIPI屏，分辨率為1024×600@30fps；




HDMI TX
1
通過標準HDMI插座引出；
      HDMI v2.1最高支持4K@120Hz；




DP TX
1
1個DP接口與USB3.1 Gen1結合使用，通過Type-C接口引出；
      DisplayPort v1.4最高支持4K@120Hz；




USB3
2
通過Type-C接口引出，與DP TX結合使用；
      通過Type-A連接器引出；




USB2
2
通過1個雙排Type-A USB接口引出；
      支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3種模式；




PCIe2.0
1
一個通過M.2 M-KEY接口引出，支持2280尺寸固態硬盤；




Ethernet
1
通過1個RJ45接口引出；
      支持10/100/1000 Mbps數據傳輸速率；




TF卡
1
可插入TF卡，速率達150MHz，支持SDR104 模式；




Audio
1
板載Codec芯片，支持耳機輸出、MIC輸入級Speaker輸出等功能；




Debug
1
板載Type-C連接器，使用Type-C數據線可直接調試開發板；




UART
1
40Pin排針內包含；波特率高達4Mbps；




WIFI&BT
1
板載M.2 E-KEY連接器，支持外接WIFI藍牙模塊；
      包含SDIO、UART、PCM接口；




ADC
4
20Pin排針內包含，通過2.54mm間距排針引出；
      12bit單端輸入SAR-ADC，采樣率高達1MS/s；




RTC
1
板載RTC芯片，外接電池插座；




GPIO
若干
40Pin和20Pin排針內均包含；
      排針內引出5V和3.3V電源；




40Pin
1
包含GPIO、SPI、I2C、UART等接口，同時預留5V和3.3V電源輸出；




20Pin
1
包含GPIO、ADC、PWM等接口，同時預留5V和3.3V電源輸出；








      ● 提示：表中接口數量為硬件設計或理論最大值。

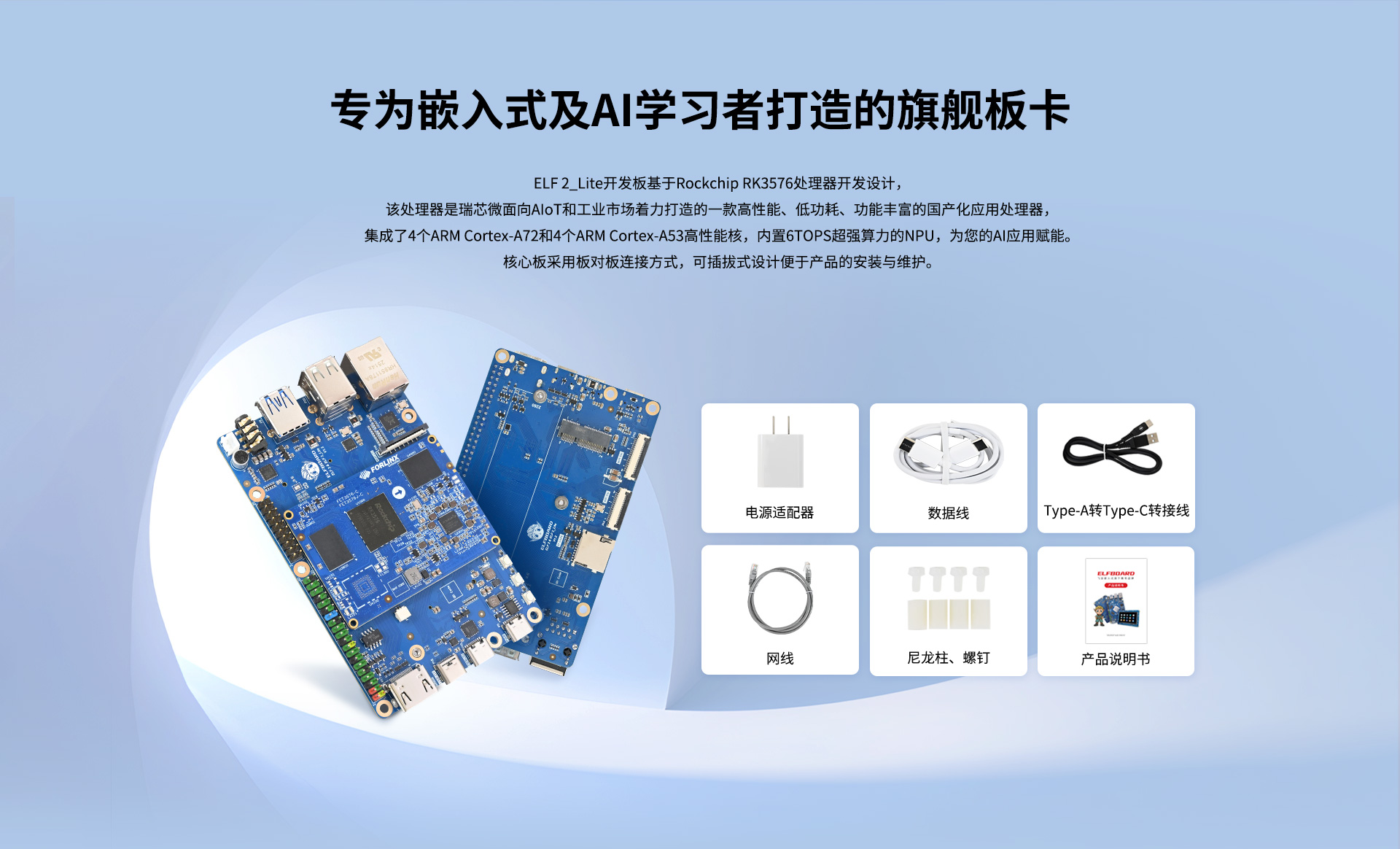

      ELF 2_Lite 配件清單




      標準配件清單








ELF 2_Lite 標準配件清單




配件名稱
規格型號
數量
單位




電源適配器
HA716C,PD20W充電器,灰色,單C口
1
Pcs




數據線
CTC310N,60W CTC,Type-c轉Type-c,公對公,線長1.0m,白色
1
Pcs




TYPE-A轉TYPE-C轉接線
USB2.0,線長1m,黑色,數據+電源
1
Pcs




網線
長1米
1
Pcs




尼龍柱
M3*10mm,雙通,六角,白色
4
Pcs




螺釘
GB/T818-2016,M3*6,十字槽盤頭螺釘,尼龍
4
Pcs




產品說明書
/
1
Pcs








      ● 提示：配件清單信息供選型參考，最終以官方企業店下單為準。

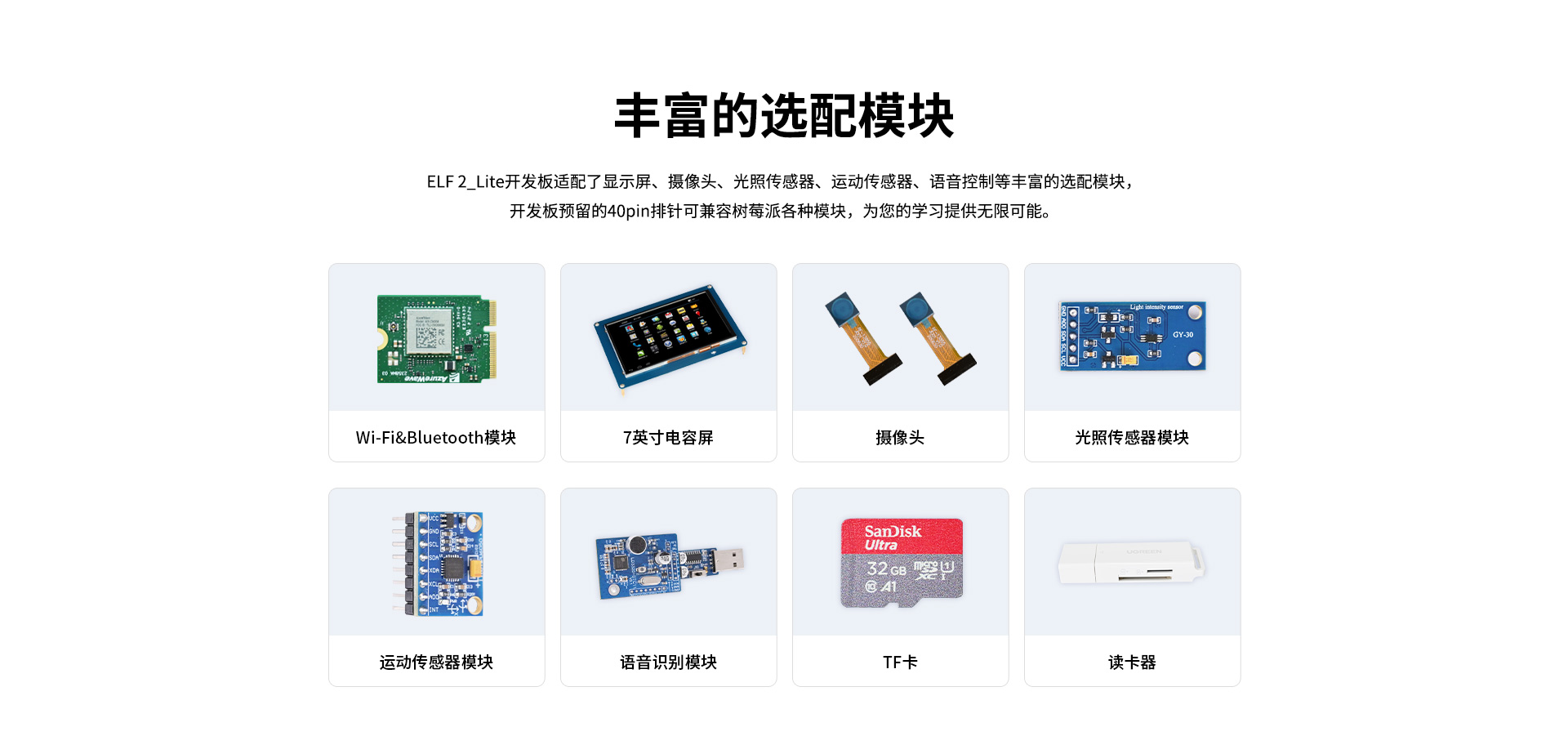

      選配模塊清單








ELF 2_Lite 選配模塊清單




模塊
接口
型號/特性




Wi-Fi模塊
SDIO
AW-CM358MA




Bluetooth模塊
UART




7寸電容觸摸屏
MIPI DSI
FIT-LCD7.0_MIPI V2.1 V3.0




攝像頭
MIPI CSI
OV13855




光照傳感器模塊
I2C
GY-30




運動傳感器模塊
I2C
MPU-6050




語音識別模塊
UART
LD3320




TF卡
TF Card
閃迪,32G,讀速120MB/S




讀卡器
USB
USB3.0,SD卡、TF卡二合一
