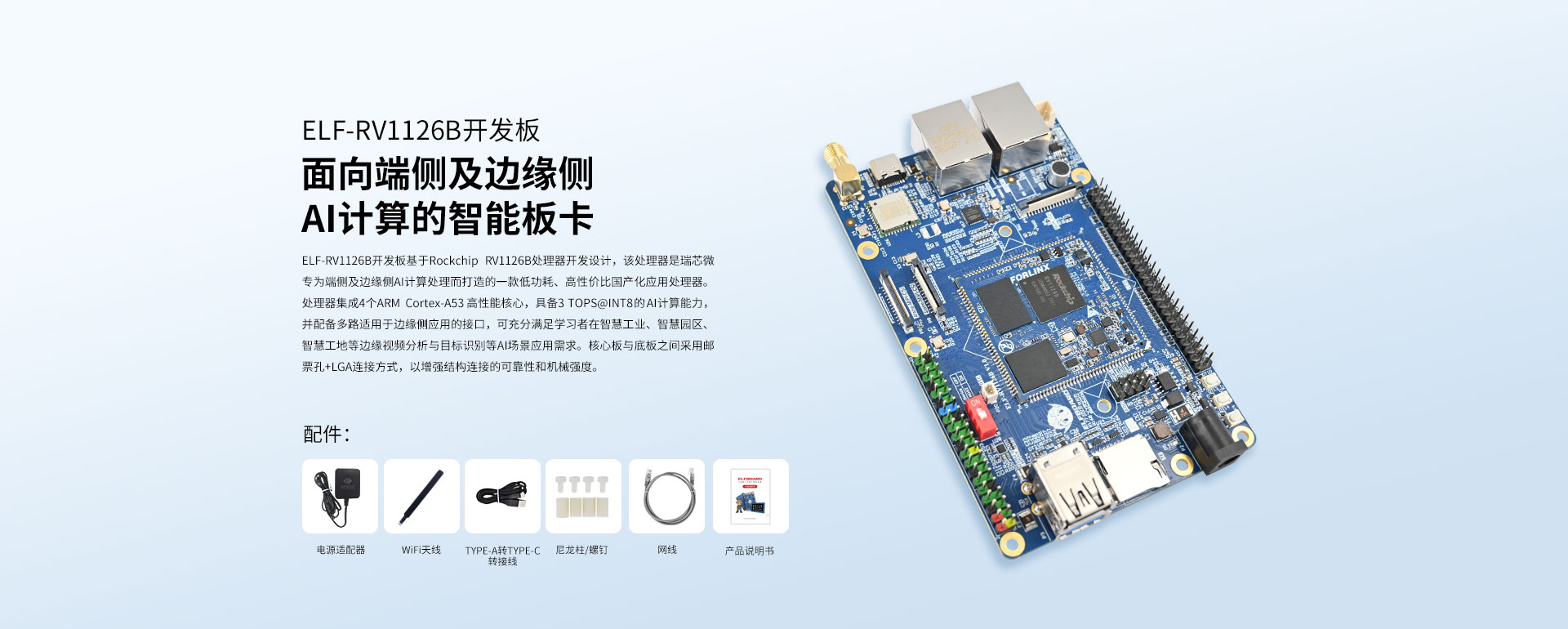

![ELF-RV1126B [主控：RV1126B]](/storage/20260105/695b8a5bd7193.png)
| ELF-RV1126B 核心板基礎參數 | ||
|---|---|---|
| 處理器 | Rockchip RV1126B | |
| ARM | 4×Cortex-A53，up to 1.6GHz | |
| NPU | 3 TOPS@INT8 | |
| GPU | 僅支持2D RGA | |
| ISP | VICAP 輸入: RX raw8/raw10/raw12/raw14/raw16 最大輸入: 12M@30fps 最小輸入: 264x264 |
|
| AI ISP | 最大輸入: 8M@30fps 最大分辨率: 4096 x4096 |
|
| VPU | 視頻解碼器： ○ 支持H.264、H.265硬解碼 ○ H.265 HEVC/MVC Main Profile yuv420@L5.0 up to 3840x2160@30fps ○ H.264 AVC/MVC Main Profile yuv400/yuv420/yuv422@L5.1 up to 3840x2160@30fps 視頻編碼器： ○ 支持HEVC、H.264、JPEG 硬編碼 ○ 支持并行編碼(HEVC+JPEG 或 H264+JPEG) ○ 最高支持12M@30fps JPEG 解碼器： ○ 支持的圖像分辨率48x48 ~ 65520x65520 ○ 支持YUV400/YUV420/YUV422/YUV440/YUV411/YUV444 |
|
| RAM | 4GB ?LPDDR4 | |
| ROM | 64GB ?eMMC | |
| 工作電壓 | DC5V | |
| 連接方式 | 郵票孔+LGA（共引出237個引腳，其中郵票孔形式引腳140個，引腳中心間距1mm；LGA形式引腳97個，中心間距1.27mm） | |
| 操作系統 | Debian 12 | |
| 燒寫方式 |
|
|
| ELF-RV1126B 核心板功能參數 | ||
|---|---|---|
| 功能 | 數量 | 參數 |
| USB | 2 | 1路USB2.0 Host；1路USB 2.0/3.0 DRD |
| RGB | ≤1 | 支持RGB888，最大分辨率1920*1080@60fps |
| MIPI DSI | ≤1 | 4lane，1.5Gbps/lane |
| MIPI CSI | ≤2 | 支持2路4lane,2.5Gbps/lane；可拆分為4路2lane |
| Ethernet | ≤1 | 支持一路RGMII接口或一路百兆PHY(CPU內置)，RV1126B擁有1個GMAC控制器，可以對外提供RMII/RGMII接口擴展外置以太網百兆/千兆PHY 芯片，也可以切換到內置的百兆FEPHY上，二者只能選擇其中一個，不能同時使用 |
| UART | ≤8 | 支持的最大波特率為4Mbps,UART1-UART7支持自動流控 |
| FSPI | ≤1 | 支持啟動，支持1/2/4位模式 |
| SPI | ≤2 | 可配置主從模式 |
| SAI | ≤3 | 可用于音頻ADC、音頻DAC、音頻Codec、DSP等外設的通訊，也可為視頻輸入/輸出接口提供集成的音頻輸入與輸出支持 |
| I2C | ≤5 | 支持7bits和10bits地址模式，最高速率可達1 Mbit/s |
| CANFD | ≤2 | 支持CAN-FD V1.0和CAN2.0 A/B |
| PWM | ≤27 | 最多支持27通道PWM |
| SDIO 3.0 | ≤2 | 1路TF卡接口，支持高速卡；1路SDIO接口，3.3V電平 |
| ADC | ≤24 | 24路單端輸入，13bit，2MSPS |
| DSMC | ≤1 | 1路主模式接口 |
| Audio ADC | ≤2 | 2路差分MIC輸入，2路 Audio DSM 差分輸出 |
| GPIO | ≤118 | CPU共計133個GPIO，核心板內部使用15個，未引出 |

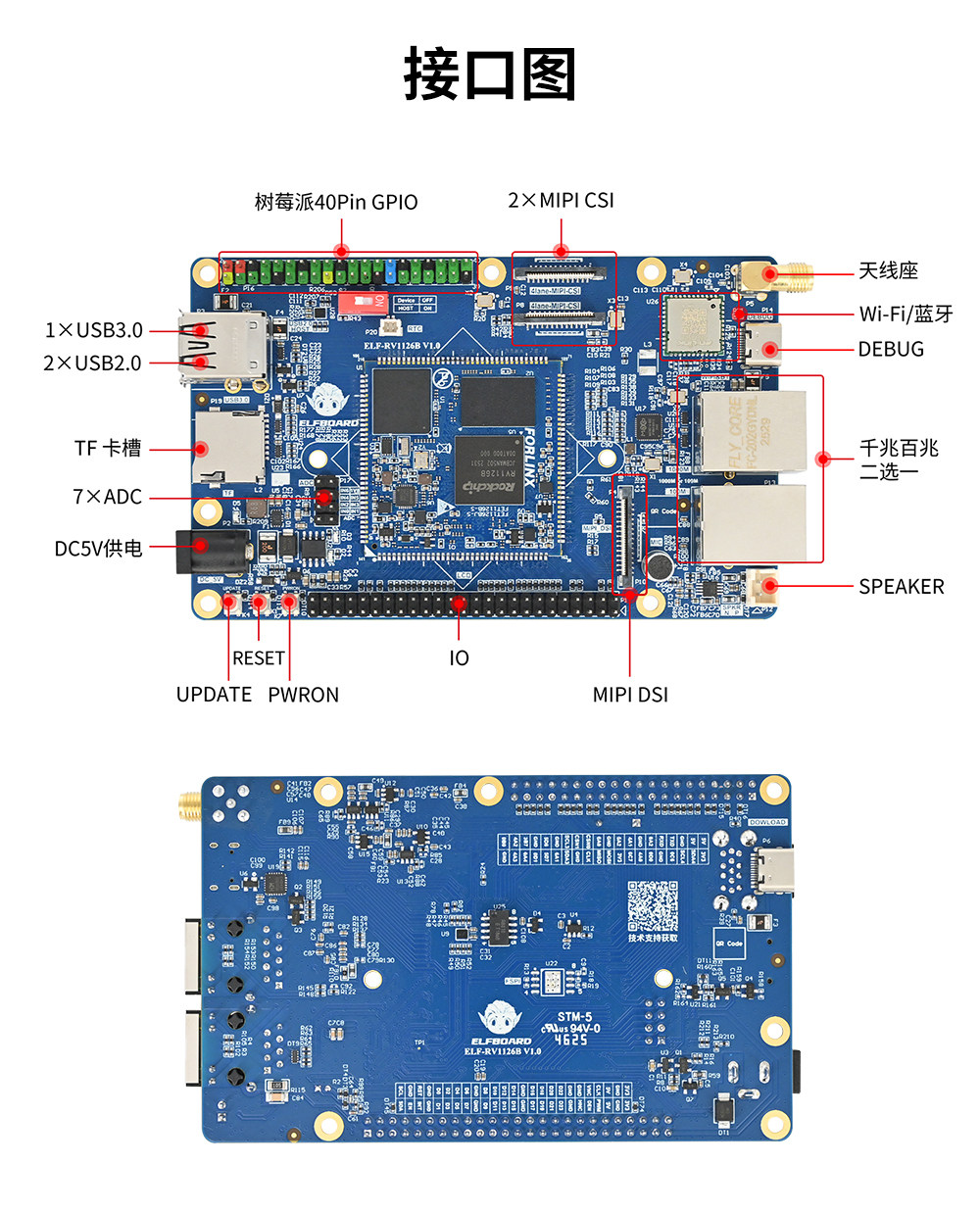

| ELF-RV1126B 開發板功能參數 | ||
|---|---|---|
| 功能 | 數量 | 參數 |
| TF Card | 1 | 支持最大SDR104速率 |
| KEY | 3 | CPU復位、開關機與啟動項按鍵 |
| UART Debug | 1 | 集成在一個Type-C端口，可連接電腦進行調試 |
| USB2.0 | 2 | 一路USB_HOST使用USB座子引出 一路USB_OTG由Type-C引出用作OTG燒寫或與USB3.0組合由USB3.0座子引出 |
| USB3.0 | 1 | 一路USB3.0 HOST由USB3.0座子引出 |
| WiFi&Bluetooth | 1 | 單天線2.4G&5GHz Wi-Fi Dual-band 1X1 802.11ac +Bluetooth 4.2 |

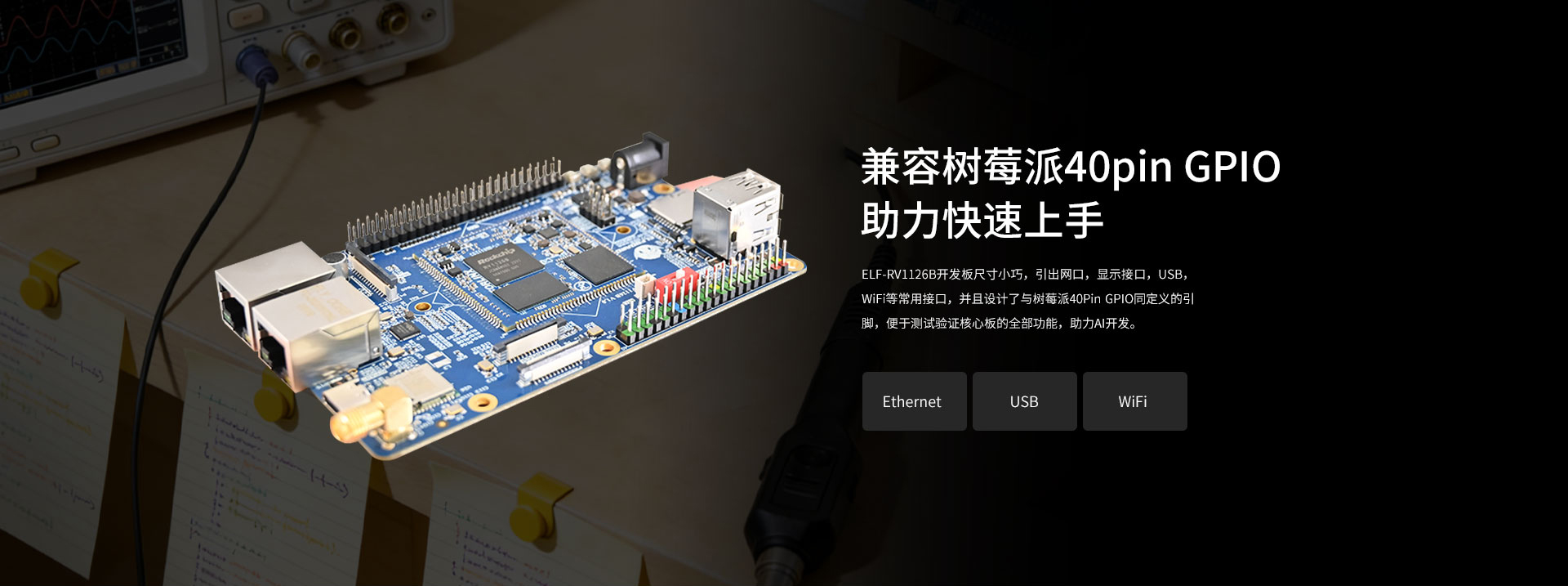

| SPI | 1 | SPI1由樹莓派40PIN插針引出 |
| RTC | 1 | 外接CR2032紐扣電池，斷電保持時間 |
| Ethernet | 1 | 標準RJ45插座引出，一個百兆端口或一個千兆端口，RV1126B擁有1個GMAC控制器，可以對外提供RMII/RGMII接口擴展外置以太網百兆/千兆PHY 芯片，也可以切換到內置的百兆FEPHY上，二者只能選擇其中一個，不能同時使用 |
| UART | 1 | UART5由樹莓派40PIN插針引出 |
| CAN | 2 | CAN0、CAN1由樹莓派40PIN插針引出 |
| I2C | 2 | I2C3、I2C4由樹莓派40PIN插針引出 |
| SPEAKER | 1 | 經過功放芯片引出，可外接4Ω-3.3W喇叭 |
| MIC | 2 | 一路接板載駐極體，一路未引出 |
| ADC | 7 | 7路ADC由插針引出 |
| MIPI-CSI | 2 | FPC座引出，4lane+4lane |
| MIPI_DSI | 1 | 4-lane MIPI-DSI，支持電容觸摸屏，支持背光亮度調整 |
| FSPI | 1 | 可外接FLASH芯片,可支持啟動 |
| ELF-RV1126B 標準配件清單 | |||
|---|---|---|---|
| 配件名稱 | 規格型號 | 數量 | 單位 |
| 電源適配器 | 5.5*2.1mm,AC220V,DC5V,2.0A | 1 | Pcs |
| TYPE-A轉TYPE-C轉接線 | USB2.0,線長1m,黑色,數據+電源 | 1 | Pcs |
| 網線 | 長1米 | 1 | Pcs |
| Wi-Fi天線 | 棒狀,2.4G&5G雙頻,增益5dB,SMA接口,長度19.5cm | 1 | Pcs |
| 尼龍柱 | M3*10,雙通尼龍螺紋柱,黑色 | 4 | Pcs |
| 螺釘 | M3*6,圓頭,尼龍,黑色 | 4 | Pcs |
| 產品說明書 | / | 1 | Pcs |

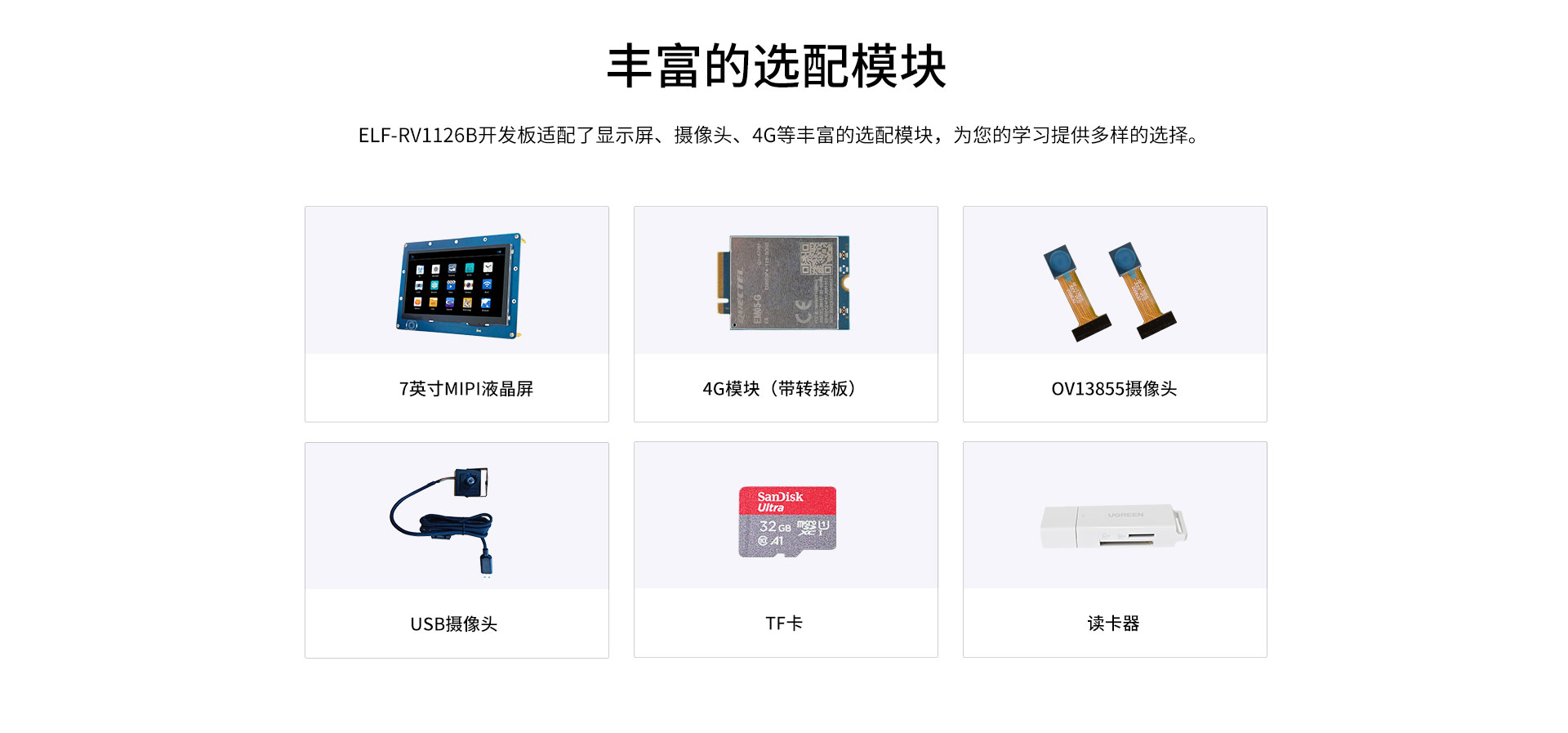

| ELF-RV1126B 選配模塊清單 | ||
|---|---|---|
| 模塊 | 接口 | 型號/特性 |
| 7.0吋mipi液晶模塊 | MIPI DSI | LCD070CM+1024600AB21 |
| 4G模塊（帶轉接板） | USB | EM05CNFD-128-SGAS，M.2封裝 |
| OV13855攝像頭 | MIPI CSI | RF13855-JD01 V1.0,MIPI接口,26P,0.5mm,4K |
| USB攝像頭 | USB | DF100,USB接口,720P,廣角,帶1.5米USB線,-30°C-70°C |
| TF卡 | TF Card | 閃迪,32G,讀速120MB/S |
| 讀卡器 | USB | USB3.0,SD卡、TF卡二合一 |
