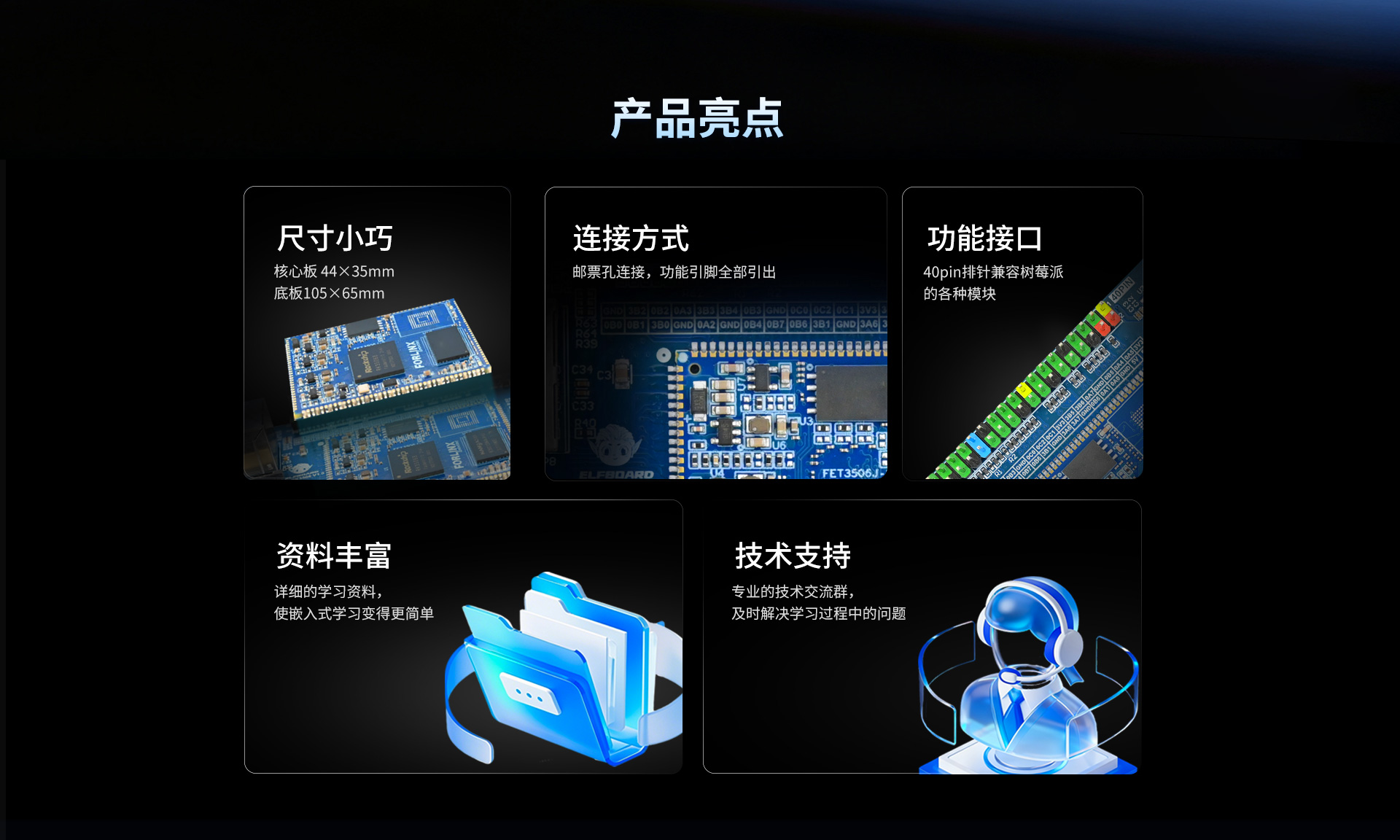

ELF-RK3506 核心板參數
基礎參數
| ELF-RK3506 核心板基礎參數 |
| 處理器 |
|
Rockchip RK3506B |
| ARM： |
3×Cortex-A7，up to 1.6GHz |
| NPU： |
無 |
| GPU： |
無3DGPU，僅支持2DRGA |
| VPU： |
無 |
| RAM |
256MB/512MB??DDR3 |
| ROM |
256MB/512MB ?Nand Flash |
| 工作電壓 |
DC5V |
| 連接方式 |
郵票孔（共引出146個引腳，引腳中心間距1mm） |
| 操作系統 |
Linux?6.1+LVGL?9.2 |
| 燒寫方式 |
USBOTG |
功能參數
| ELF-RK3506 核心板功能參數 |
| MIPI DSI |
≤1 |
支持1個2-lane MIPI 顯示串行接口，1.5Gbps/Lane |
處理器內置1個VOP控制器，只能同時支持1路顯示輸出 |
|
| RGB |
≤1 |
支持RGB888 24位，最大支持至1280x1280@60Hz |
RGB、FLEXBUS、DSMC三個接口為復用關系，功能三選一 |
| FLEXBUS |
≤1 |
支持1個靈活的并行FLEXBUS總線接口，可實現高速IO切換 |
| DSMC |
≤1 |
支持DSMC數據總線，適用于PSRAM、FPGA通信，可通過DSMC接口擴展FPGA
支持主、從模式，主模式支持×8、×16數據位模式，從模式支持×8數據位模式 |
| USB 2.0 |
2 |
支持2個高速USB2.0，其中1個USB支持OTG |
| SDMMC |
≤1 |
支持1組SDIO，4bits；eMMC版核心板無此功能接口 |
| Ethernet |
2 |
2×RMII，10/100-Mbps，支持全雙工和半雙工操作 |
| CAN-FD |
2 |
支持CAN2.0和CAN-FD |
| SPI |
3 |
SPI0/SPI1支持串行主、從模式，軟件可配置；SPI2支持串行從模式 |
| UART |
≤6 |
支持6個串行通信接口，其中UART0為調試串口 |
| I2C |
3 |
支持7bits和10bits地址模式，支持主、從模式，最高達1Mbit/s |
| Audio |
/ |
4×SAI(TX 1Lane/RX 1Lane×2,TX 4Lane/RX 1Lane×1,TX 1Lane/RX 4Lane×1)
1×4ch PDM
1×SPDIF TX/RX
1×Audio ADC
2×Audio DSM |
| FSPI |
≤1 |
支持1個FSPI接口，核心板默認連接SPI NAND FLASH，支持系統啟動 |
| SARADC |
≤4 |
10bits，最高速率達1MS/s，輸入電壓范圍0~1.8V
SARADC0為啟動項相關引腳，SARADC1復用為recovery接口功能 |
| PWM |
≤11 |
處理器支持12路PWM接口，其中一路核心板已占用，用戶可用11路 |
| JTAG |
≤1 |
支持JTAG SWD接口調試，與調試串口UART0引腳復用 |
| TOUCH KEY |
≤8 |
支持8路TOUCH KEY |
| GPIO |
≤76 |
GPI≤70，GPO≤76，其中MIPI_DPHY_DSI_TX_D0N/D0P/D1N/D1P/CLKN/CLKP六個引腳只可用作GPO |
★ 重要提示：表中參數為硬件設計或CPU理論值，接口存在GPIO復用，為理論最大數量。

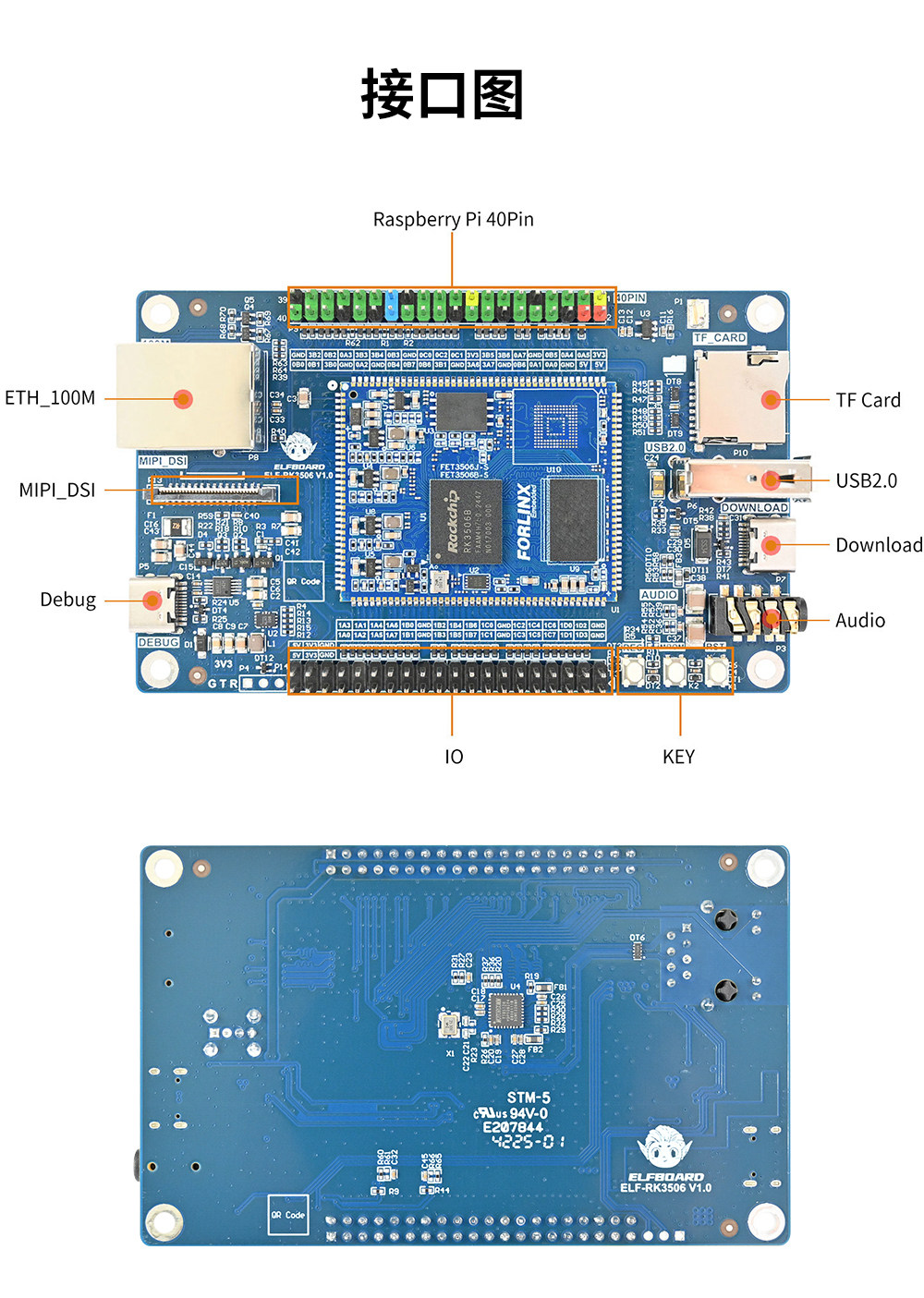

ELF-RK3506 開發板功能參數
| ELF-RK3506 開發板功能參數 |
| MIPI-DSI |
1 |
FPC座引出，2-lane MIPI-DSI，支持電容觸摸，支持背光調節 |
| OTG |
1 |
POWER+OTG，TYPE-C引出，支持USB燒寫固件 |
| DEBUG |
1 |
POWER+DEBUG，TYPE-C引出 |
| 40PIN樹莓派 |
1 |
兼容樹莓派40 PIN IO，插針引出 |
| 音頻 |
1 |
立體聲耳機輸出，耳機錄音 |
| 40PIN IO |
1 |
插針引出，可以復用成LCD 、DSMC功能 |
| TF Card |
1 |
僅Nand版本支持，支持最大SDR52速率 |
| 網口 |
1 |
100M |
| KEY |
3 |
RESET,MASKROM,RECOVERY |
| USB |
1 |
USB 2.0 |
● 提示：MIPI-DSI和LCD存在復用，只能二選一使用；DSMC和LCD不能同時使用。

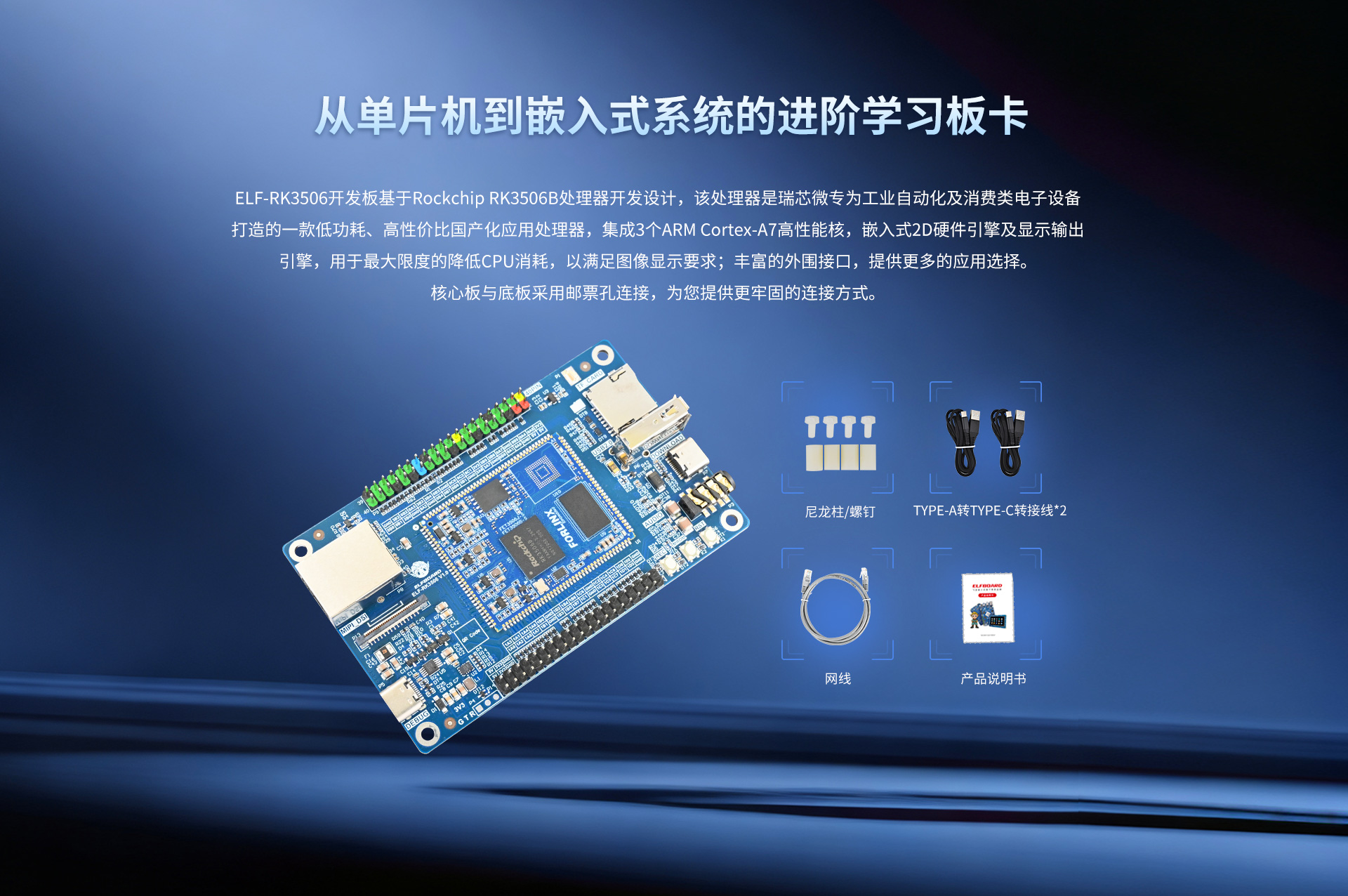

ELF-RK3506 配件清單
標準配件清單
| ELF-RK3506 標準配件清單 |
| TYPE-A轉TYPE-C轉接線 |
USB2.0,線長1m,黑色,數據+電源 |
2 |
Pcs |
| 網線 |
長1米 |
1 |
Pcs |
| 尼龍柱 |
M3*10,雙通尼龍螺紋柱,黑色 |
4 |
Pcs |
| 螺釘 |
M3*6,圓頭,尼龍,黑色 |
4 |
Pcs |
| 產品說明書 |
/ |
1 |
Pcs |
● 提示：配件清單信息供選型參考，最終以官方企業店下單為準。

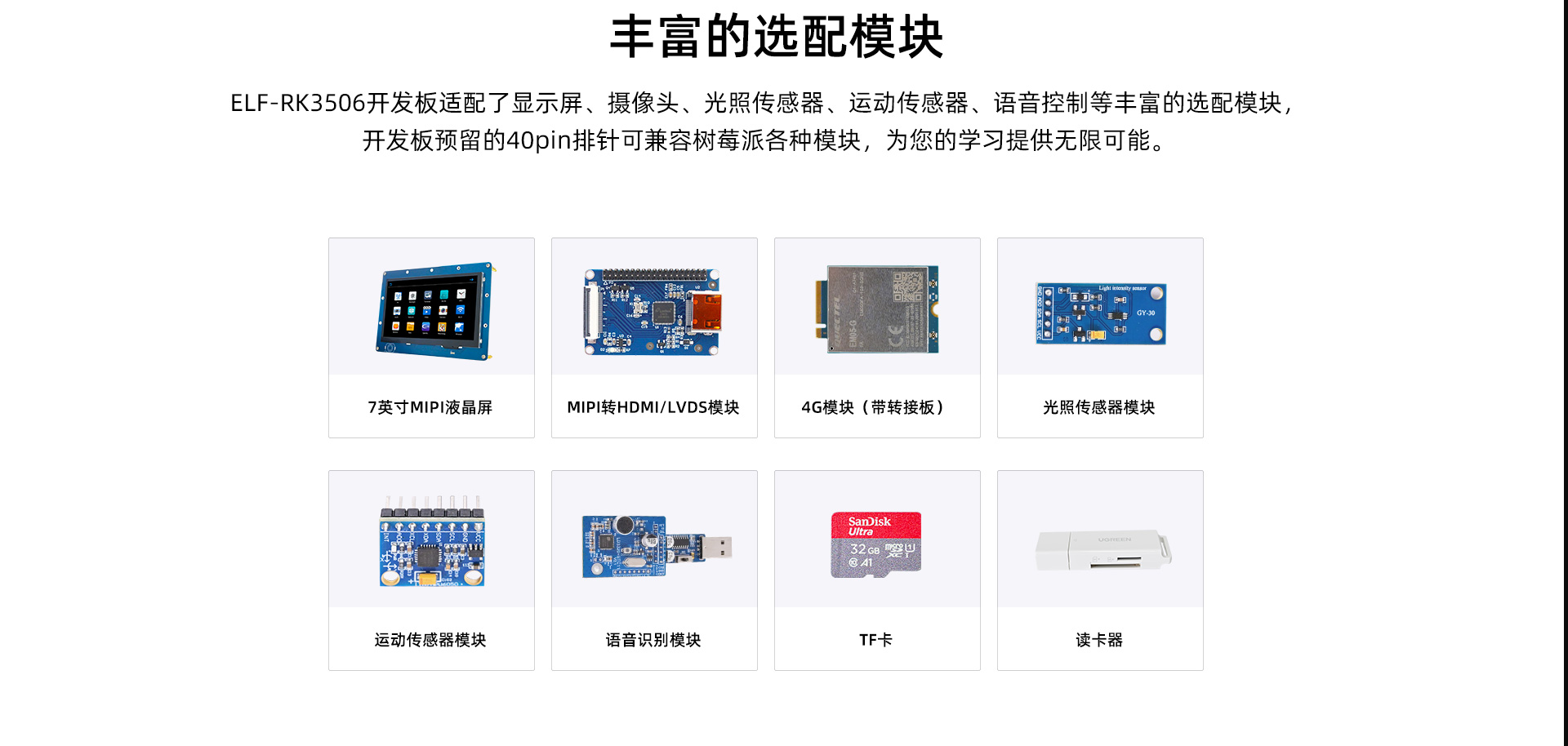

選配模塊清單
| ELF-RK3506 選配模塊清單 |
| 7.0吋mipi液晶模塊 |
MIPI DSI |
LCD070CM+1024600AB21 |
| MIPI轉HDMI/LVDS模塊 |
MIPI DSI |
FIT-MHDMI/MLVDS-I:V10 |
| 4G模塊（帶轉接板） |
USB |
EM05CNFD-128-SGAS，M.2封裝 |
| 光照傳感器模塊 |
I2C |
GY-30 |
| 運動傳感器模塊 |
I2C |
MPU-6050 |
| 語音識別模塊 |
UART |
LD3320 |
| TF卡 |
TF Card |
閃迪,32G,讀速120MB/S |
| 讀卡器 |
USB |
USB3.0,SD卡、TF卡二合一 |
