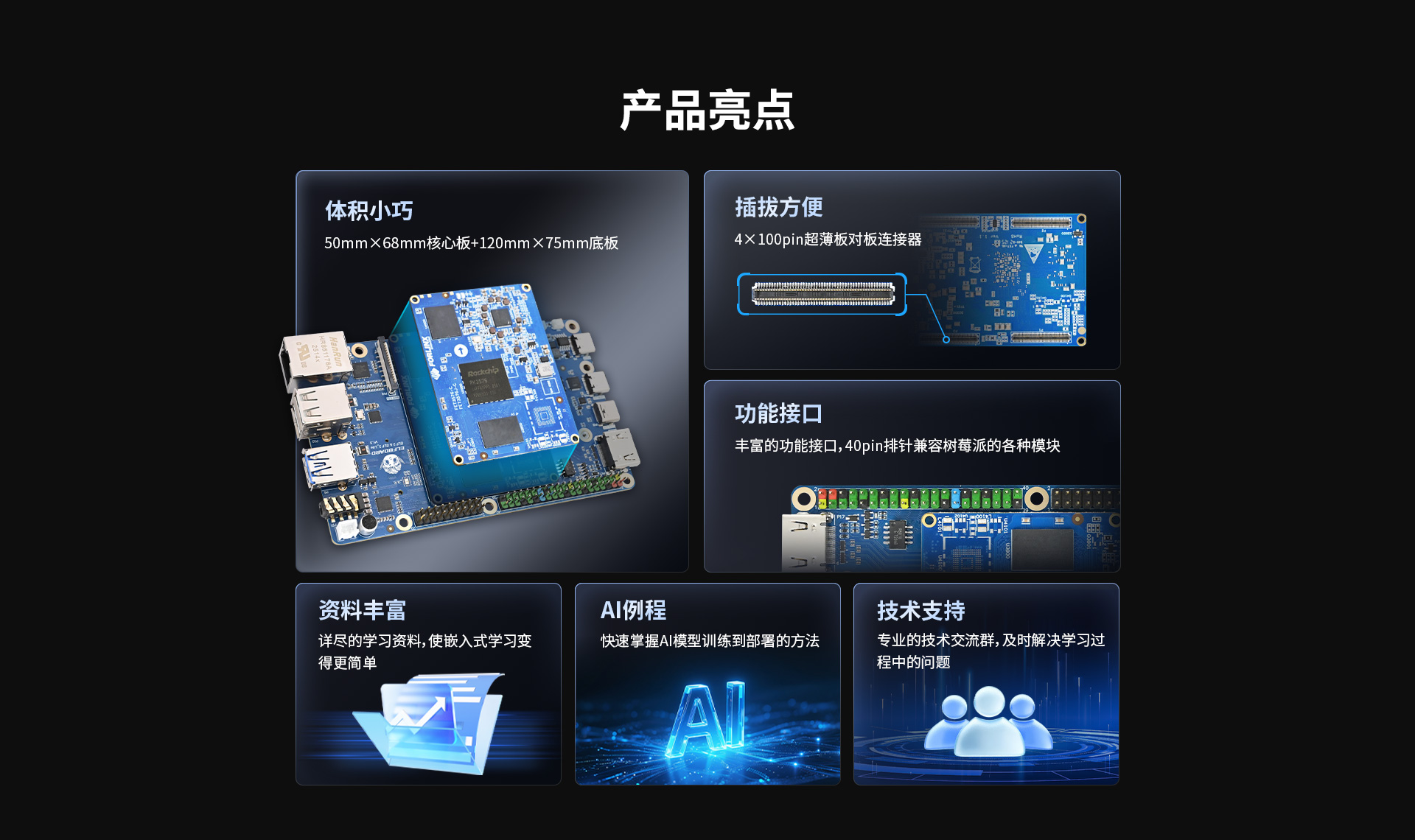

![ELF2_Lite [主控：RK3576]](/storage/20260105/695b71ecdd6ef.png)
| ELF 2_Lite 核心板基礎參數 | ||
|---|---|---|
| 處理器 | Rockchip RK3576 | |
| ARM | 4×Cortex-A72@2.2GHz + 4×Cortex-A53@2.0GHz | |
| NPU | 6TOPS INT8，支持INT4/INT8/INT16/FP16/BF16/TF32 | |
| GPU | ARM Mali-G52 MC3，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1 | |
| VPU | 硬編碼：H.264、H.265，4K@60fps | 硬解碼：H.264、H.265、VP9、AV1、AVS2，8K@30fps或4K@120fps |
| RAM | 2GB/4GB LPDDR4 | |
| ROM | 32GB/64GB eMMC | |
| 工作電壓 | DC12V | |
| 連接方式 | 板對板連接器（4×100pin，引腳間距0.4mm，合高1.5mm） | |
| 操作系統 | Linux 6.1，ELF-Desktop 24.04 | |
| 系統燒寫方式 |
|
|
| ELF 2_Lite 核心板功能參數 | |||
|---|---|---|---|
| 功能 | 數量 | 參數 | |
| HDMI/eDP TX (1) | 1 | 支持1個 HDMI/eDP TX復用接口 HDMI 接口： HDMI v2.1，最高支持4K@120Hz 支持數據格式：RGB/YUV444/YUV422/YUV420 8/10-bits 支持CEC、ARC，HDCP v2.3和HDCP v1.4 eDP接口： eDP v1.3，主通道包含4條物理通道，最高支持 4K@60Hz，HDCP v1.3 |
處理器內置了VOP控制器，有三個Port輸出，即最多可同時支持3路顯示輸出 |
| MIPI DSI (1) | 1 | 支持1個MIPIDSI-2 TX接口 D-PHY v2.0 or C-PHY v1.1： 4 data lanes on D-PHY 3 data trios on C-PHY 支持最高2560×1600@60Hz 支持數據格式：RGB (up to 10bit) |
|
| Parallel(1) | 1 | 支持1個并行輸出接口 支持RGB/BT.656/BT1120 最高支持1920×1080@60Hz 支持數據格式：RGB (up to 10bit) |
|
| EBC(1) | 1 | 支持1個EBC輸出接口 支持E-ink EPD (Electronic paper Display) 支持2560×1920硬解碼 支持數據總線寬度：16-bit 支持高達32 level gray scale 支持Direct模式、LUT模式、3-window模式 支持window display模式 |
|
| DP TX (1) | 1 | 支持1路USB/DP組合接口 USB接口： USB 3.2 Gen1x1，Dual-Role Device(DRD) DisplayPort TX接口： DisplayPort v1.4，支持1/2/4 lanes with lane speed including 1.62、2.7、5.4 and 8.1Gbps 支持最高4K@120Hz，支持數據格式：RGB/YUV444/YUV422/YUV420 8/10-bit 支持具有3個顯示器的多流傳輸（MST） 支持USB Type-C上的DP Alt模式 支持HDCP v2.3 and HDCP v1.3 |
|
| USB 3.2 | 2 | 其中1路做USB Type-C時可支持DP Alt模式； 另1路為Combo high speed interface接口引出； |
|
| MIPI CSI | 5 | 支持5個CSI-2接口 其中4個接口為2個D-PHY v1.2 data-lane，2.5Gbps/lane，這4個接口可以組合成2個擁有4 data-lane的接口 另外1個接口支持4 D-PHY data-lane或者3 C-PHY trios： D-PHY v2.0，4.5Gbps/lane C-PHY v1.1，2.5Gsps/trio |
最多可同時支持5路攝像頭輸入 |
| DVP | 1 | 8/10/12/16-bit標準DVP接口，最高150MHz數據輸入 支持BT.601/BT.656和BT.1120 VI接口 |
|
| SAI(2) | ≤5 | 支持5個SAI接口 SAI 0/1支持4 TX lanes和4 RX lanes SAI 2/3/4支持1TX lane和1 RX lane 支持I2S/TDM/PCM模式(2) 支持最高采樣率：192KHz 支持音頻分辨率：16~32bits |
|
| SPDIF TX | ≤2 | 支持2路SPDIF TX端口 | |
| SPDIF RX | ≤2 | 支持2路SPDIF RX端口 | |
| PDM | ≤2 | 支持PDM主接收模式 最高8 channels，音頻分辨率16~24 位，采樣率達192KHz |
|
| Digital Audio Codec | 1 | 支持2路數字DAC，每個數字DAC通道支持三種混合模式 支持I2S/PCM接口，主從模式 支持16位采樣率 支持音量控制 |
|
| SDIO | ≤2 | SDIO v3.0，4-bits | |
| Ethernet | ≤2 | 2路GMAC，提供RGMII/RMII接口引出 支持10/100/1000Mbps數據傳輸速率 |
|
| USB 2.0OTG | 2 | 支持兩路USB2.0OTG | |
| Combo high speed interface | 2 | Combo 1：支持1-lane PCIe2.1/SATA3.1 Combo 2：支持1-lane PCIe2.1/SATA3.1/USB3.2 Gen1x1 PCle interface 支持PCle v2.1 支持Root Complex (Rc) only 支持最高5GT/s data rate SATA interface 支持SATA v3.1 and AHCI revision v1.3.1 支持eSATA 支持最高6GT/s data rate USB interface 支持UsB3.2 Gen1x1 with UsB v2.0 支持DRD (host and device) 支持最高5Gbps data rate 支持xHCI Host with up to 64 devices |
|
| UART | ≤12 | 內置2路64 bits FIFO，可分別用TX和RX 支持5位、6位、7位、8位串行數據收發，波特率高達4Mbps 12路UART均支持自動流控模式和RS485模式 |
|
| CAN-FD | ≤2 | 遵循CAN和CAN-FD規范 支持CAN標準幀和擴展幀收發 支持8192-bits接收FIFO |
|
| DSMC | ≤1 | 支持DSMC數據總線 最多支持選擇4個芯片 支持8線和16線串行傳輸模式 支持可配置的串行地址寬度：16位或32位 |
|
| FlexBus | ≤1 | 支持FlexBus數據總線 支持內置DMA和ping-pong操作，用于分配兩個地址 支持傳輸和接收模式 支持單一模式和連續模式 |
|
| SPI | ≤5 | 支持主、從模式，每個接口支持兩個芯片選擇 | |
| I2C | ≤9 | 支持7位和10位地址模式 標準模式數據傳輸速率100k bits/s，在快速模式下400k bits/s |
|
| I3C | ≤2 | 支持2個I3C主接口 | |
| PWM | ≤16 | 最高支持16個片上PWM，具有基于中斷的操作，支持捕獲模式 | |
| ADC | ≤8 | 支持8路12bits單端輸入SAR-ADC，采樣率高達1MS/s | |
| GPIO | / | 所有的GPIO 可以被用于生成中斷 支持電平觸發和邊沿觸發中斷 支持配置電平觸發極性 支持上升沿觸發、下降沿觸發和雙沿觸發中斷 支持配置上下拉（弱上拉和弱下拉） 支持配置驅動能力 |
|

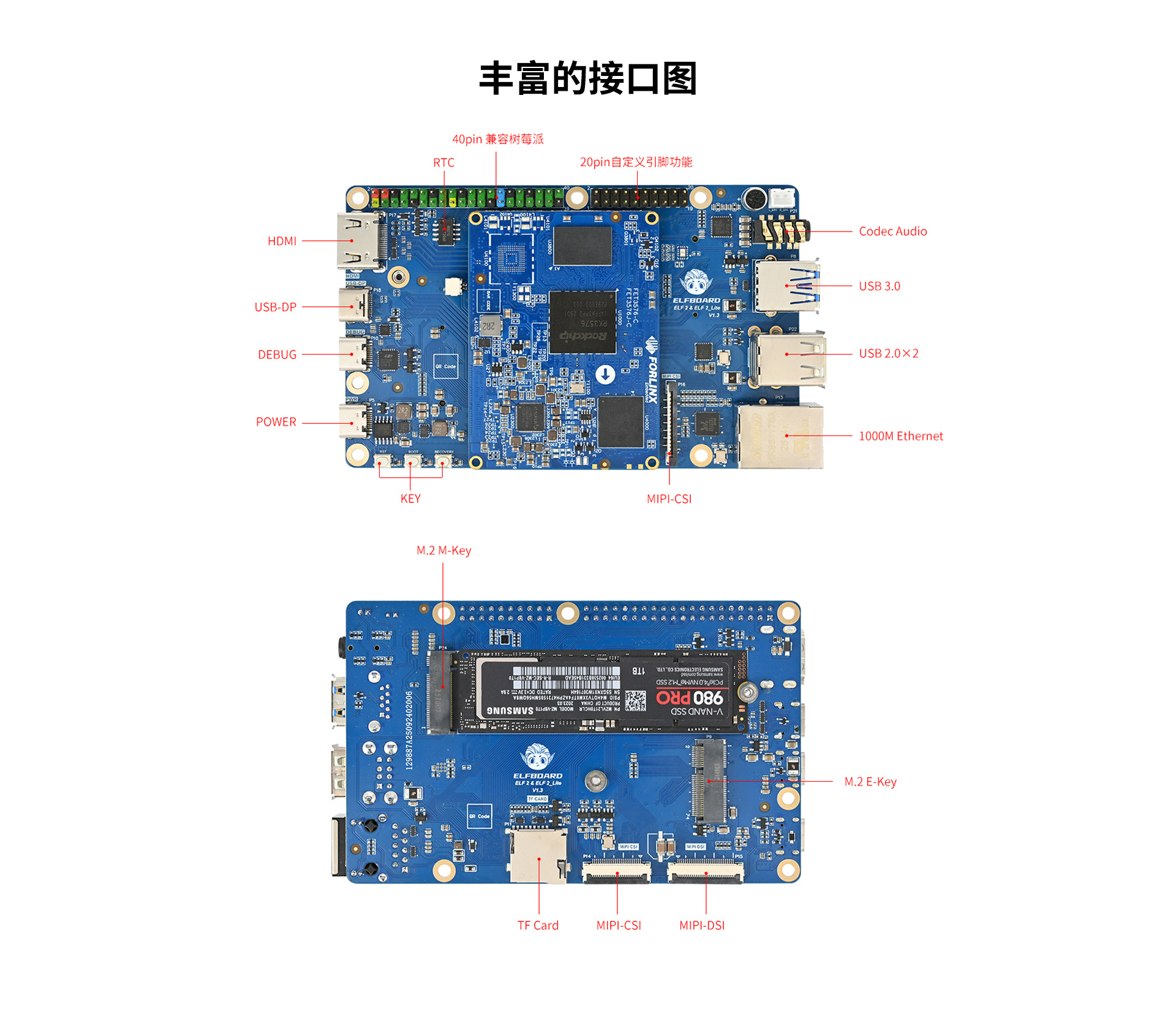

| ELF 2_Lite 開發板功能參數 | ||
|---|---|---|
| 功能 | 數量 | 參數 |
| MIPI CSI | 2 | 1×MIPI DPHY V2.0 4lanes接口，每lane最高支持4.5Gbps；通過1個26pins FPC座引出，默認掛載OV13855攝像頭； 1×MIPI DPHY V1.2 2lanes接口，每lane最高支持2.4Gbps；通過1個15pins FPC座引出，支持樹莓派15pins攝像頭； |
| MIPI DSI | 1 | MIPI接口支持4 lanes輸出，最高分辨率為2560×1600@60Hz； 適配飛凌7吋MIPI屏，分辨率為1024×600@30fps； |
| HDMI TX | 1 | 通過標準HDMI插座引出； HDMI v2.1最高支持4K@120Hz； |
| DP TX | 1 | 1個DP接口與USB3.1 Gen1結合使用，通過Type-C接口引出； DisplayPort v1.4最高支持4K@120Hz； |
| USB3 | 2 | 通過Type-C接口引出，與DP TX結合使用； 通過Type-A連接器引出； |
| USB2 | 2 | 通過1個雙排Type-A USB接口引出； 支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3種模式； |
| PCIe2.0 | 1 | 一個通過M.2 M-KEY接口引出，支持2280尺寸固態硬盤； |
| Ethernet | 1 | 通過1個RJ45接口引出； 支持10/100/1000 Mbps數據傳輸速率； |
| TF卡 | 1 | 可插入TF卡，速率達150MHz，支持SDR104 模式； |
| Audio | 1 | 板載Codec芯片，支持耳機輸出、MIC輸入級Speaker輸出等功能； |
| Debug | 1 | 板載Type-C連接器，使用Type-C數據線可直接調試開發板； |
| UART | 1 | 40Pin排針內包含；波特率高達4Mbps； |
| WIFI&BT | 1 | 板載M.2 E-KEY連接器，支持外接WIFI藍牙模塊； 包含SDIO、UART、PCM接口； |
| ADC | 4 | 20Pin排針內包含，通過2.54mm間距排針引出； 12bit單端輸入SAR-ADC，采樣率高達1MS/s； |
| RTC | 1 | 板載RTC芯片，外接電池插座； |
| GPIO | 若干 | 40Pin和20Pin排針內均包含； 排針內引出5V和3.3V電源； |
| 40Pin | 1 | 包含GPIO、SPI、I2C、UART等接口，同時預留5V和3.3V電源輸出； |
| 20Pin | 1 | 包含GPIO、ADC、PWM等接口，同時預留5V和3.3V電源輸出； |

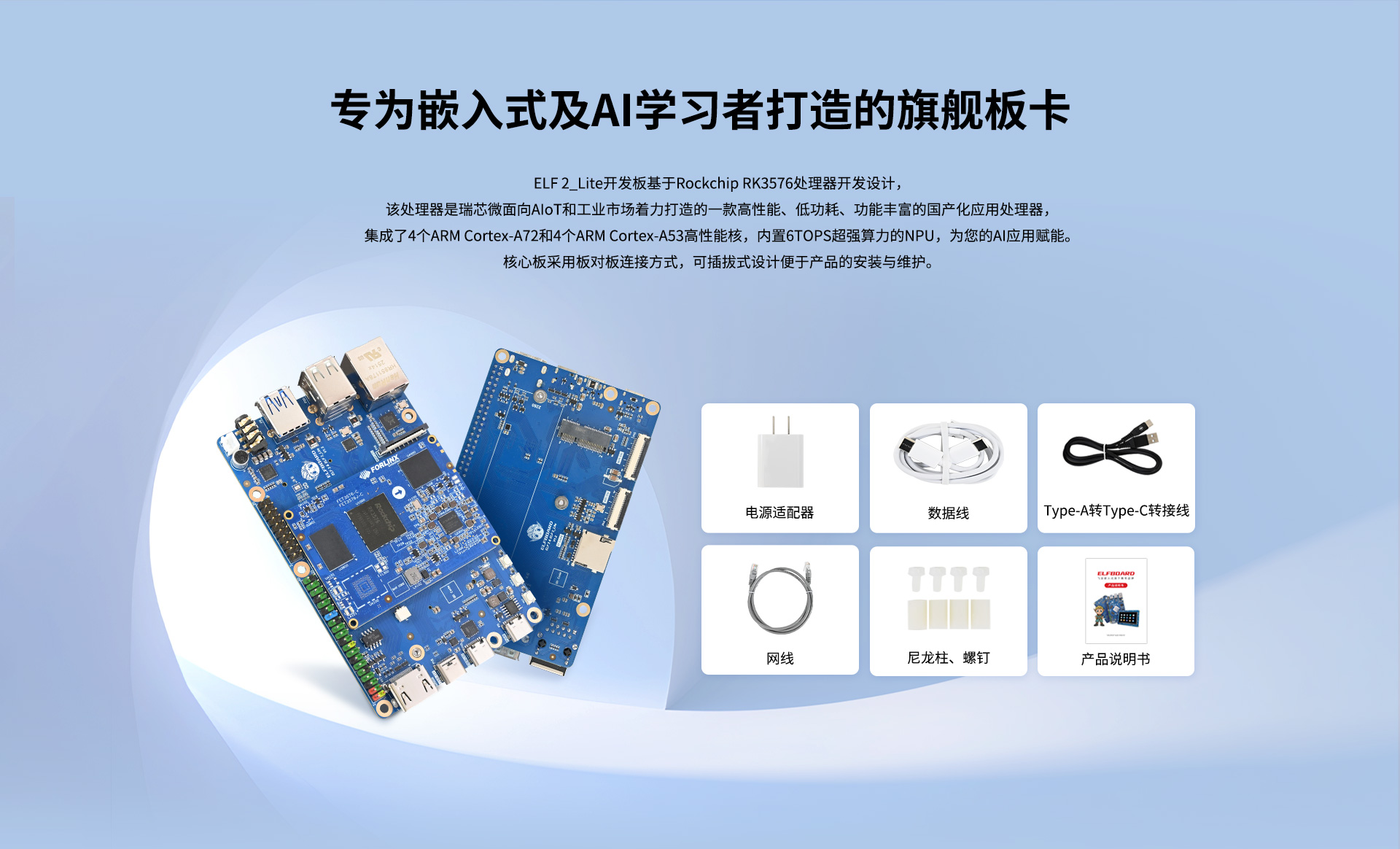

| ELF 2_Lite 標準配件清單 | |||
|---|---|---|---|
| 配件名稱 | 規格型號 | 數量 | 單位 |
| 電源適配器 | HA716C,PD20W充電器,灰色,單C口 | 1 | Pcs |
| 數據線 | CTC310N,60W CTC,Type-c轉Type-c,公對公,線長1.0m,白色 | 1 | Pcs |
| TYPE-A轉TYPE-C轉接線 | USB2.0,線長1m,黑色,數據+電源 | 1 | Pcs |
| 網線 | 長1米 | 1 | Pcs |
| 尼龍柱 | M3*10mm,雙通,六角,白色 | 4 | Pcs |
| 螺釘 | GB/T818-2016,M3*6,十字槽盤頭螺釘,尼龍 | 4 | Pcs |
| 產品說明書 | / | 1 | Pcs |

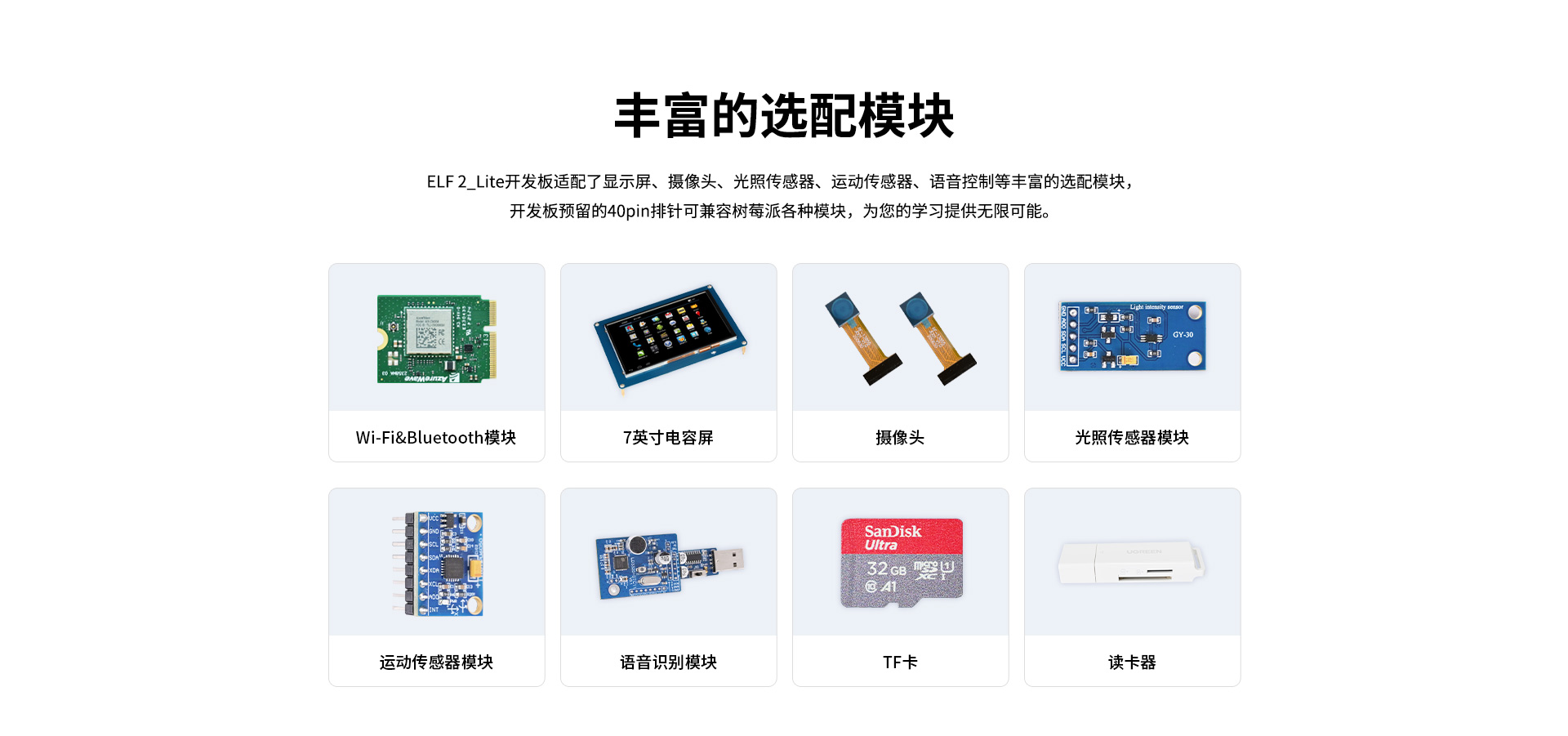

| ELF 2_Lite 選配模塊清單 | ||
|---|---|---|
| 模塊 | 接口 | 型號/特性 |
| Wi-Fi模塊 | SDIO | AW-CM358MA |
| Bluetooth模塊 | UART | |
| 7寸電容觸摸屏 | MIPI DSI | FIT-LCD7.0_MIPI V2.1 V3.0 |
| 攝像頭 | MIPI CSI | OV13855 |
| 光照傳感器模塊 | I2C | GY-30 |
| 運動傳感器模塊 | I2C | MPU-6050 |
| 語音識別模塊 | UART | LD3320 |
| TF卡 | TF Card | 閃迪,32G,讀速120MB/S |
| 讀卡器 | USB | USB3.0,SD卡、TF卡二合一 |

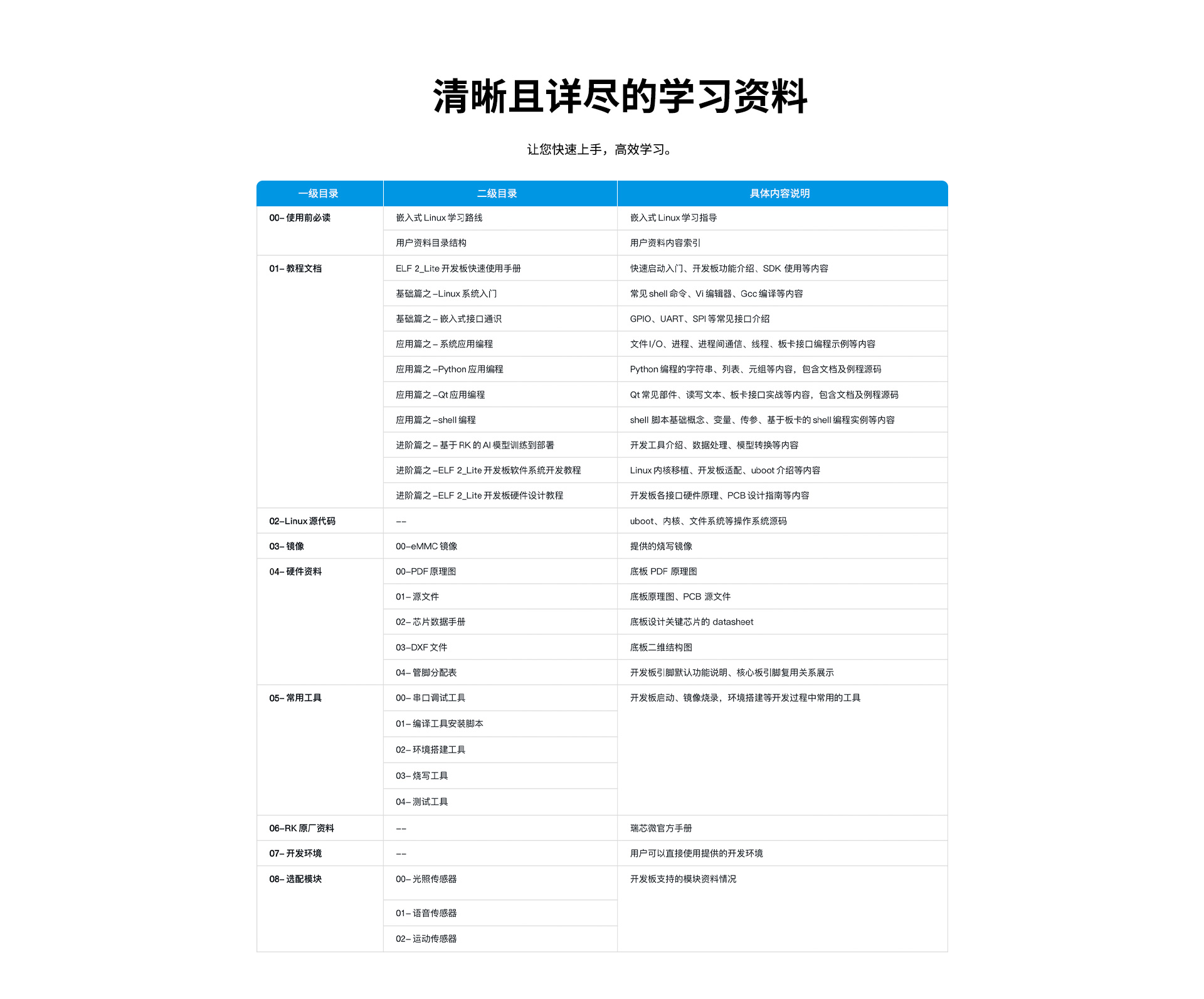

組合內容
