音樂可以將平凡的畫面賦予深厚的意義，那么音頻接口就是這個支點；今天就來給大家詳細介紹一下ELF1/ELF1S開發板的音頻接口。

ELF1/ELF1S開發板的音頻模塊采用了 NAU88C22 芯片，芯片數據信號使用?I2S?接口進行通訊，主要信號功能：

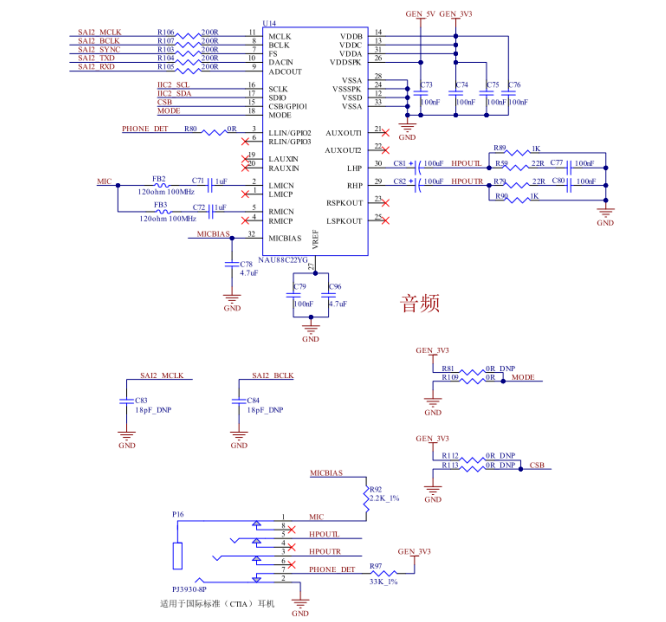

同時，芯片還使用了一組 IIC 接口，對芯片進行配置，I2C 地址：0x1A，硬件電路如下圖所示：

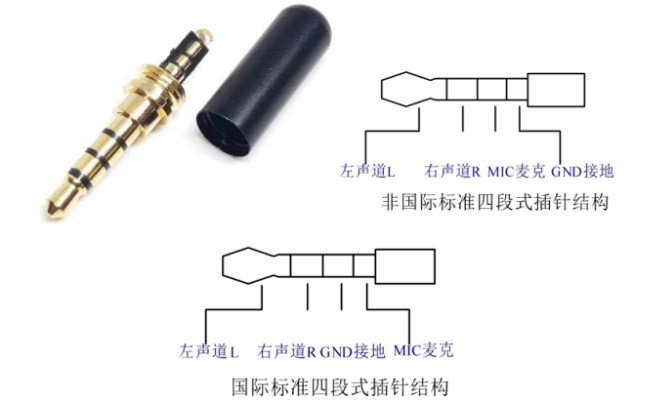

底板提供的 3.5mm 音頻插座，有 4 級觸片，支持左右雙聲道播放聲音，和 MIC 錄音。也就是默認的 3.5mm 音頻插座的設計，采用了CTIA （國際標準四段式插針）標準，如果插入 OMTP（非國際標準四段式插針）標準耳機，會有放音和錄音功能失效的現象。
