特別感謝北京理工大學的李海老師提供以下文章，供大家學習與參考。
?

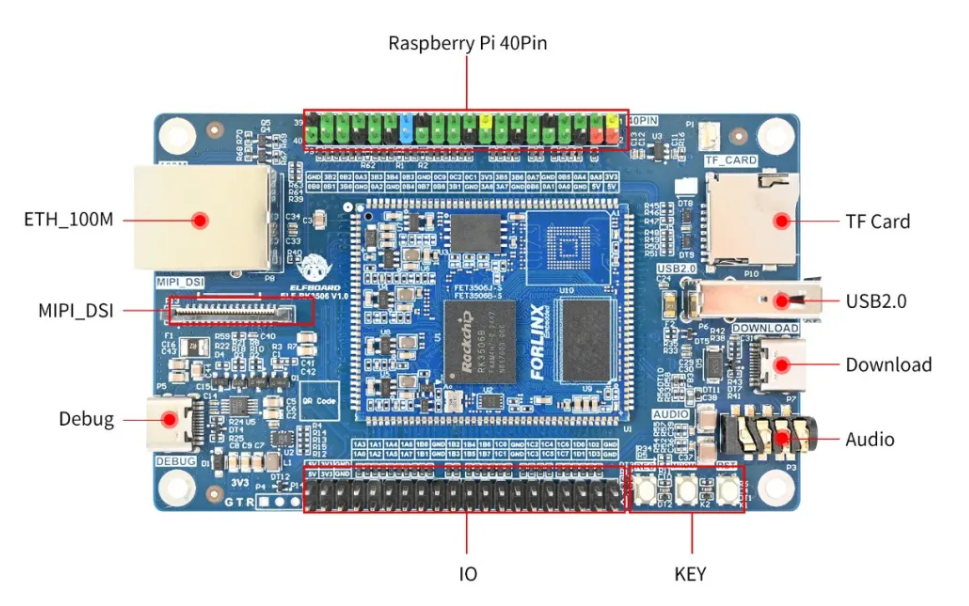

RK-3506開發板開箱
ELF-RK3506開發板的核心板與底板通過郵票孔方式連接，其核心板搭載基于ARM架構的低功耗高性能處理器RK3506。該處理器集成3核 Cortex-A7配備獨立的NEON協處理器可廣泛適用于計算機、手機、個 人移動互聯網以及數字多媒體設備。飛凌嵌入式推出這款板子顯然是吸引單片機開發者進入Linux開發領域。
串口連接
ELF-RK3506供電電源和調試串口功能共同使用一根USB typeC線。連接PC機的USB接口和板卡的typeC口（絲印DEBUG），就可以通過串口登錄開發板，用戶名是root，無密碼。登錄后，使用uname命令可以查看操作系統的版本。
root@elf3506-buildroot:~# uname -aLinux?elf3506-buildroot?6.1.99+ #1?SMP PREEMPT Fri Nov ?7?10:16:11?HKT?2025?armv7l GNU/Linux
?
網口連接
?ELF-RK3506開發板沒有WiFi模塊，提供了一個網口和一根網線，可以直接連接到家里的路由器上。默認該網口是固定IP，需要改成DHCP以獲得路由器分配的IP地址。
root@elf3506-buildroot:~# udhcpcudhcpc: started, v1.36.1udhcpc: broadcasting discoverudhcpc: broadcasting select for?192.168.1.122, server?192.168.1.1udhcpc: lease of?192.168.1.122?obtained from?192.168.1.1, lease time?86400deleting?routersadding?dns?192.168.1.1root@elf3506-buildroot:~#
?
配置WSL編譯環境

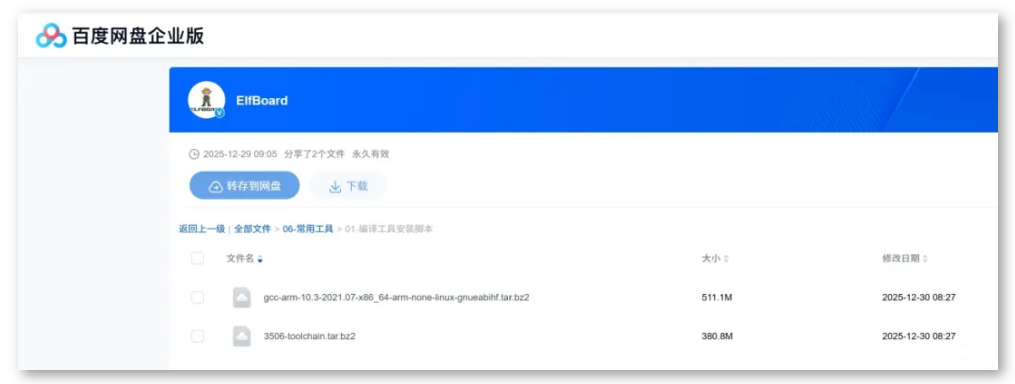

廠商提供了用于編譯的VMWare環境，不過我沒有用，還是喜歡使用Windows自帶的WSL2。下面介紹一下如何配置WSL編譯環境。首先從廠商的資料云盤上下載兩個軟件包：http://www.51meinv.cn/information/detail.html?id=8
將上述交叉編譯工具拷貝到開發環境/home/test/（這里假設用戶是test）目錄下，并在該目錄下解壓。
test@Star:~$?tar -vxf gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf.tar.bz2test@Star:~$?tar -vxf?3506-toolchain.tar.bz2
?

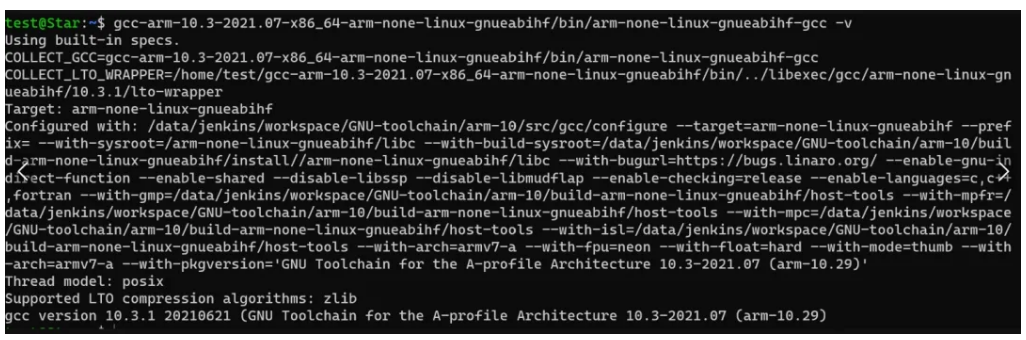

解壓后執行一下下面的命令測試是否正常：
gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin/arm-none-linux-gnueabihf-gcc -v
?
TRAE環境構建
接下來就要進入AI編程工具TRAE的環境構建了。TRAE是豆包推出的一個AI編程工具，它提供完整的IDE核心能力，支持多種主流編程語言與熱門開發框架，集成代碼編輯、智能補全、調試運行、版本控制等一體化工具鏈。適用于獨立開發者、學生及自由職業者，用于項目開發、技術學習與實踐探索。國內用戶可以從下面網站下載最新版本：https://www.trae.cn/
?

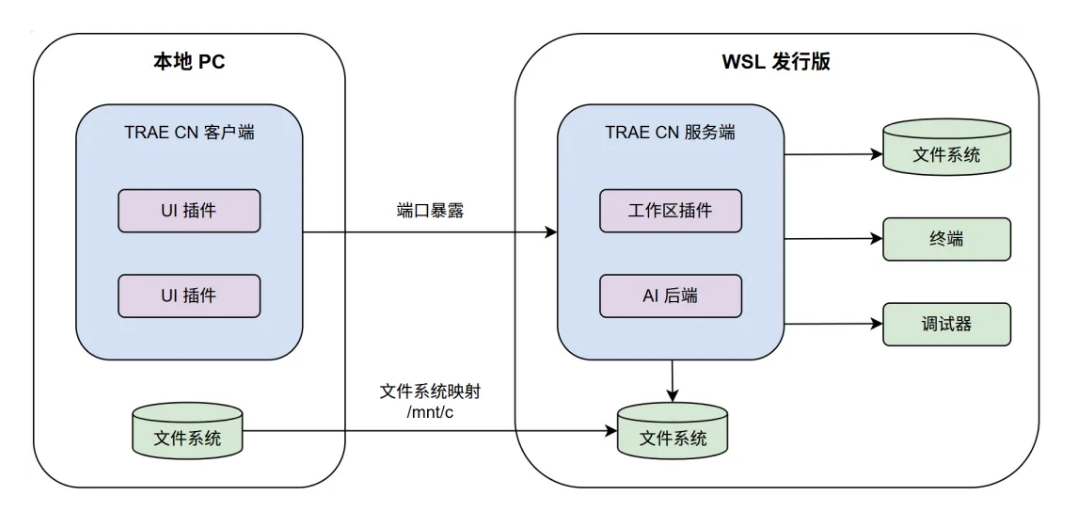

TRAE的遠程開發功可以支持WSL，使你能夠像連接遠程服務器一樣，直接在本地WSL環境中編寫、調試和運行代碼。在TRAE的官方文檔中對這部分有詳細的介紹，直接安裝步驟進行即可：https://docs.trae.cn/ide/wsl
?
?

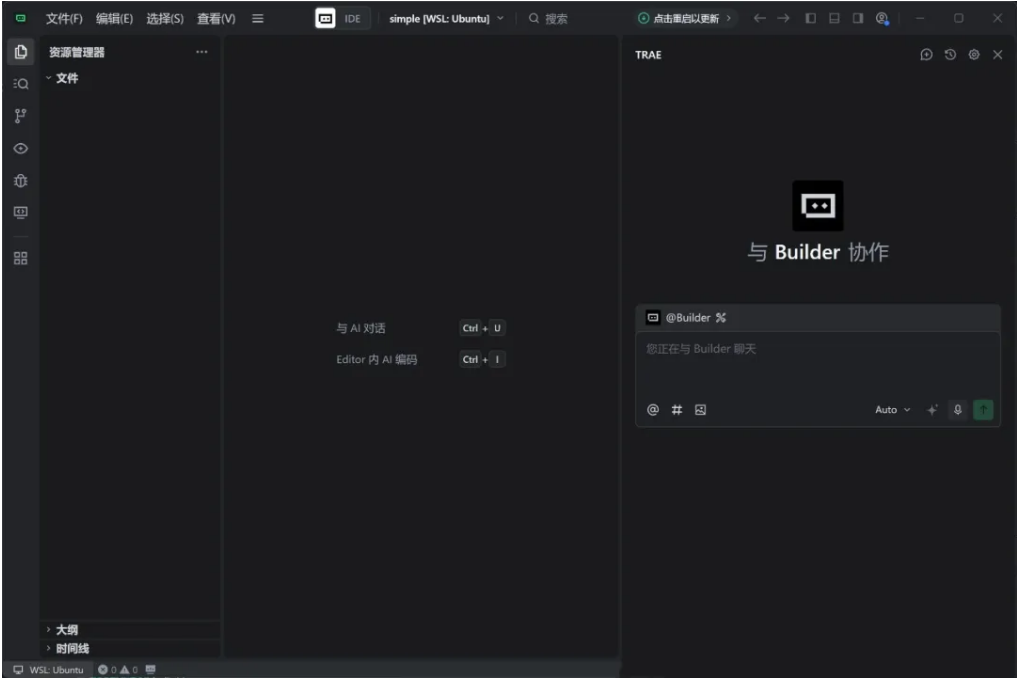

連接成功之后，就可以打開一個WSL中目錄，假定是simple。
?
生成測試程序
我們采用TRAE的默認配置，模型是Auto，采用Builder方式工作，輸入如下提示詞：
完成如下任務：1. 創建一個基于Linux控制臺的測試程序，驗證編譯工具鏈，簡短有趣2. 創建vscode中進行編譯的任務文件，交叉編譯命令為~/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin/arm-none-linux-gnueabihf-gcc3. 創建vscode中進行SSH連接的任務，服務器IP為192.168.1.122，拷貝編譯得到的可執行文件到服務器上，并進行執行。
?
在上面的提示詞，使用的是vscode，而不是TRAE IDE，一是因?yàn)門RAE IDE本身就是基于VSCode，二是因?yàn)槿绻肨RAE IDE，則模型不能很好地處理。
?

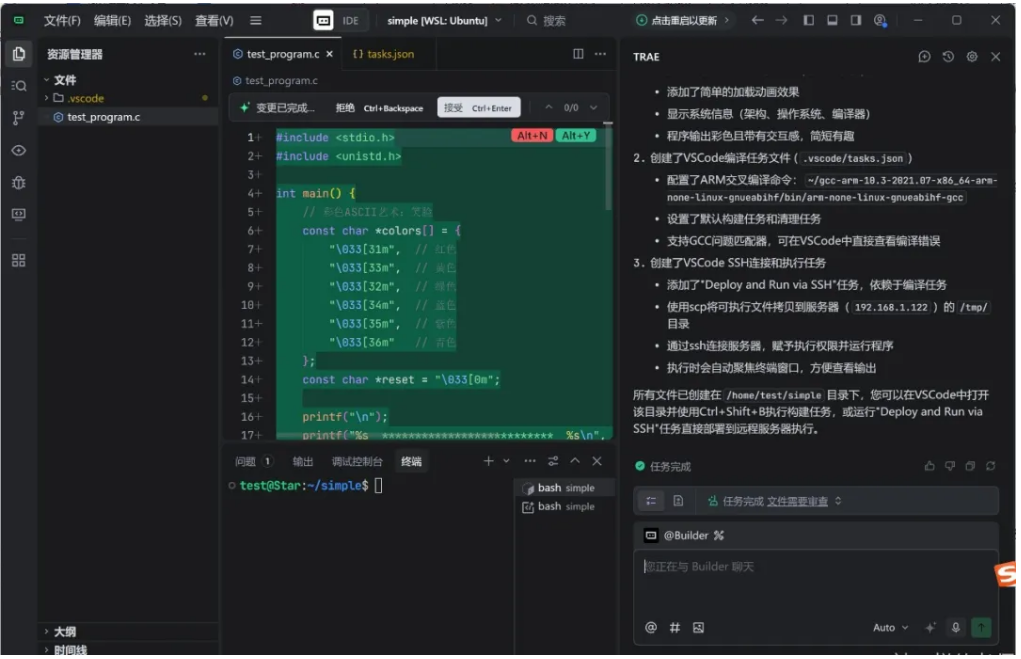

TRAE開始勤奮的工作，開始生成C程序代碼（test_program.c）和任務代碼（task.json）。
?

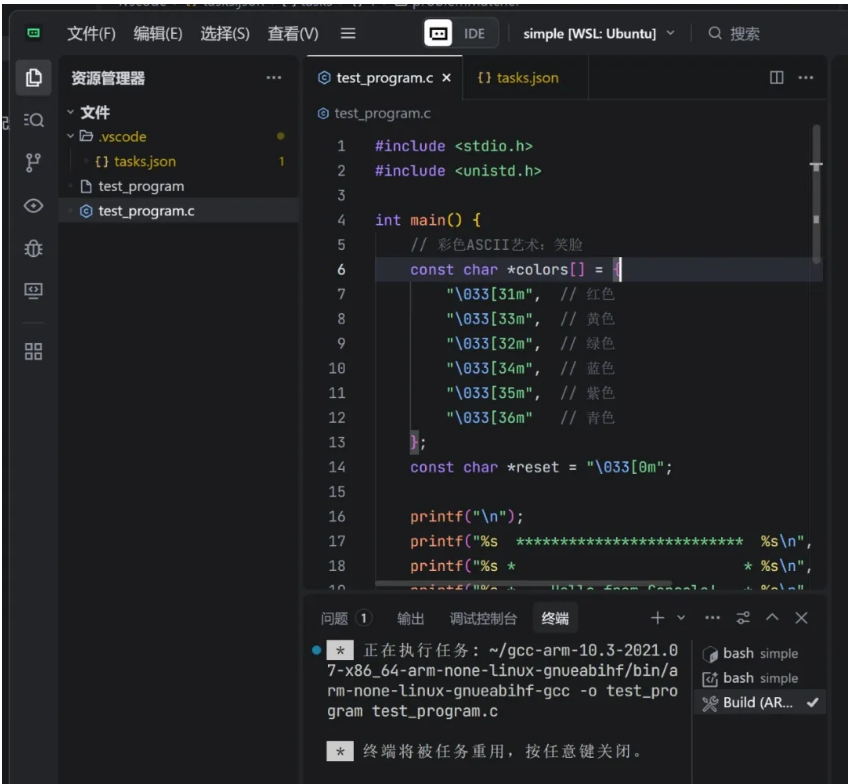

現在使用TRAE IDE菜單上的“終端→運行生成任務”，就可以交叉編譯生成可執行文件test_program了。
?

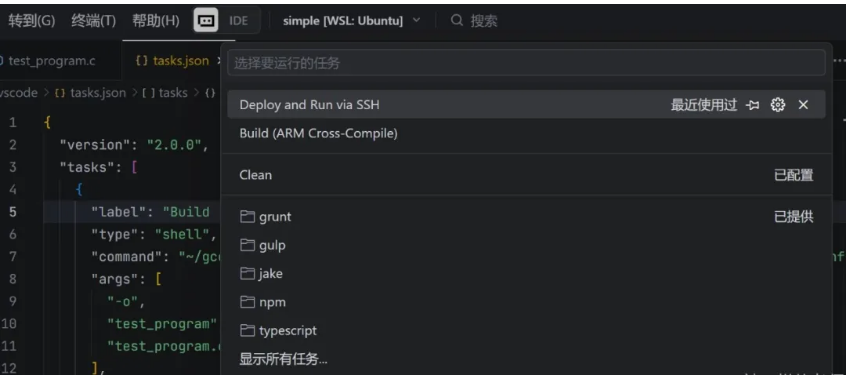

接下來使用TRAE IDE菜單上的“終端→運行任務..”，然后選擇“Deploy and Run via SSH”就可以將文件拷貝到開發板上了。
?

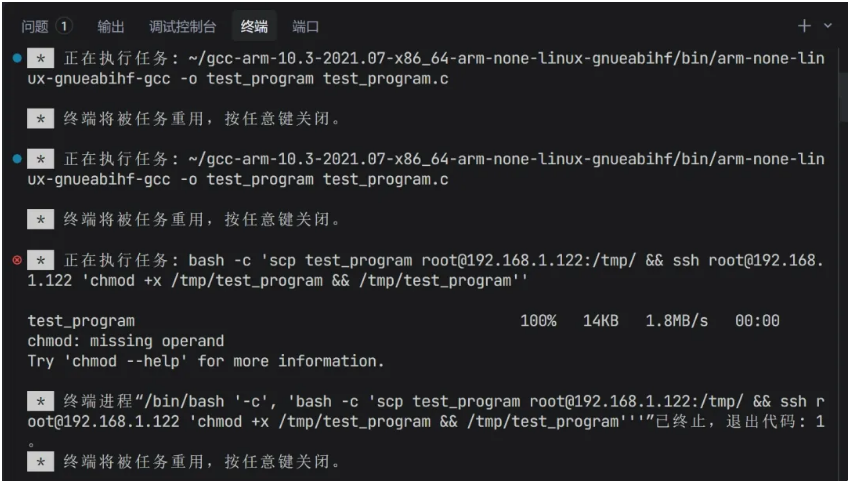

在運行程序時遇到一個問題，就是chmod命令執行失敗，導致整個任務失敗。
?

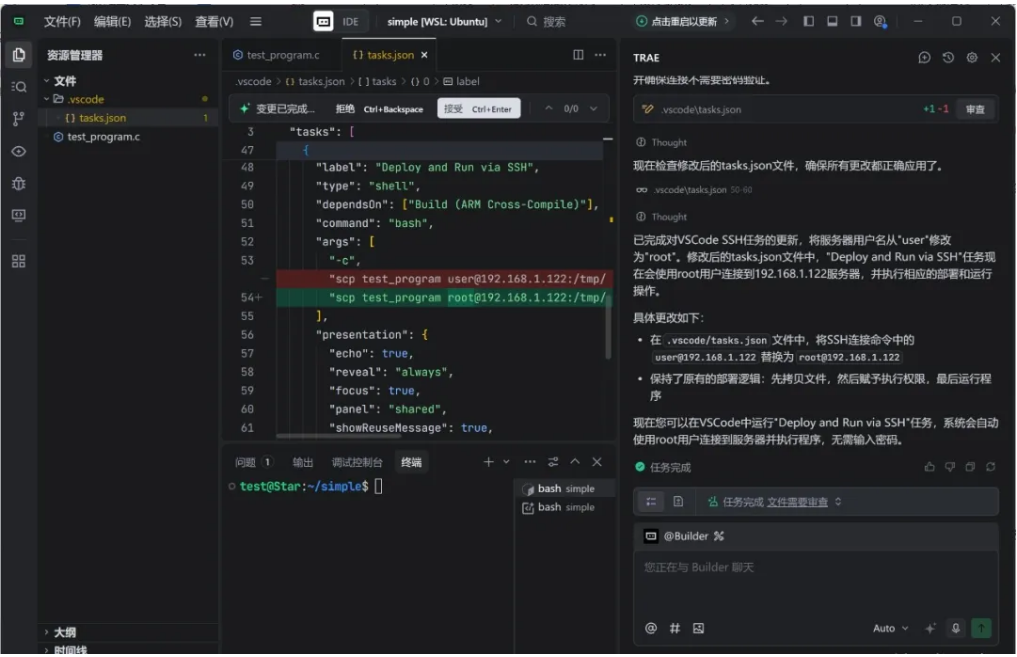

把錯誤信息反饋給TRAE，它很快分析出來是對JSON中轉義字符處理不當導致錯誤，并進行了修正。
?

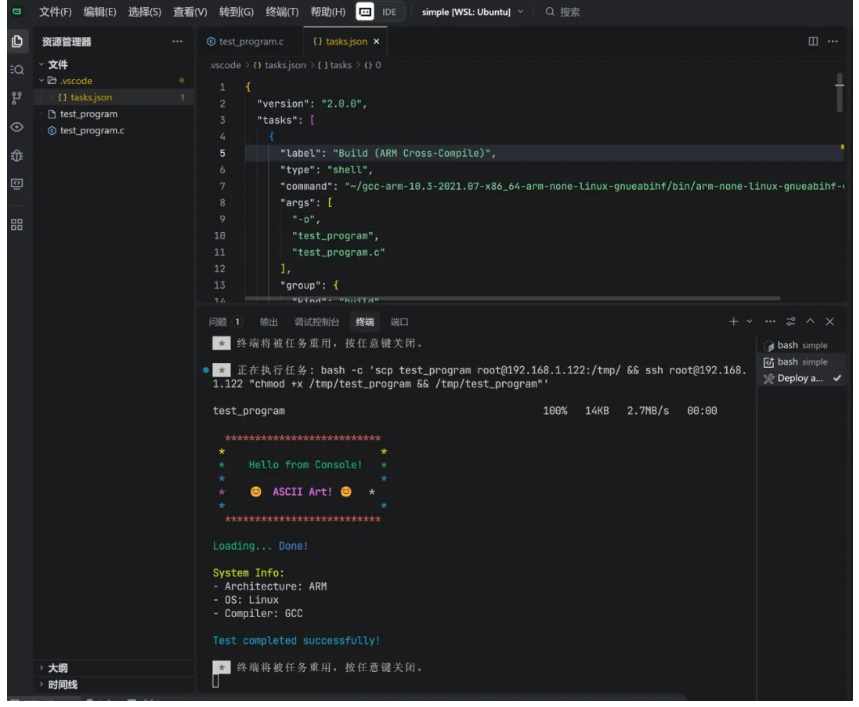

再次運行修改之后的代碼，就可以得到正確的結果了（帶有彩色的文字輸出）。
?
貼一下最終的代碼供大家參考。
test_program.c代碼如下：
#include?#include?int?main() {? ??//?彩色ASCII藝術：笑臉? ? const char *colors[] = {? ? ? ??"\033[31m", ?//?紅色? ? ? ??"\033[33m", ?//?黃色? ? ? ??"\033[32m", ?//?綠色? ? ? ??"\033[34m", ?//?藍色? ? ? ??"\033[35m", ?//?紫色? ? ? ??"\033[36m"? ?// 青色? ? };? ? const char *reset?=?"\033[0m";? ??printf("\n");? ??printf("%s? ************************** ?%s\n", colors[0],?reset);? ??printf("%s?* ? ? ? ? ? ? ? ? ? ? ? ? ?*?%s\n", colors[1],?reset);? ??printf("%s?* ? ?Hello from Console! ? *?%s\n", colors[2],?reset);? ??printf("%s?* ? ? ? ? ? ? ? ? ? ? ? ? ?*?%s\n", colors[3],?reset);? ??printf("%s * ? ?\033[1m ?ASCII Art! \033[0m ? * %s\n", colors[4],?reset);? ??printf("%s?* ? ? ? ? ? ? ? ? ? ? ? ? ?*?%s\n", colors[5],?reset);? ??printf("%s? ************************** ?%s\n", colors[0],?reset);? ??printf("\n");? ??//?簡單的動畫效果? ??printf("%sLoading", colors[2]);? ? fflush(stdout);? ??for?(int?i =?0; i 3; i++) {? ? ? ? usleep(500000);?//?500ms? ? ? ??printf(".");? ? ? ? fflush(stdout);? ? }? ??printf("%s?Done!?%s\n\n", colors[3],?reset);? ??//?系統信息? ??printf("%sSystem?Info:?%s\n", colors[1],?reset);? ??printf("- Architecture: ARM\n");? ??printf("- OS: Linux\n");? ??printf("- Compiler: GCC\n\n");? ??printf("%sTest?completed successfully!?%s\n\n", colors[5],?reset);? ??return?0;}
?
vscode/task.json文件如下：
{??"version":?"2.0.0",??"tasks": [? ? {? ? ??"label":?"Build (ARM Cross-Compile)",? ? ??"type":?"shell",? ? ??"command":?"~/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin/arm-none-linux-gnueabihf-gcc",? ? ??"args": [? ? ? ??"-o",? ? ? ??"test_program",? ? ? ??"test_program.c"? ? ? ],? ? ??"group": {? ? ? ??"kind":?"build",? ? ? ??"isDefault":?true? ? ? },? ? ??"presentation": {? ? ? ??"echo":?true,? ? ? ??"reveal":?"always",? ? ? ??"focus":?false,? ? ? ??"panel":?"shared",? ? ? ??"showReuseMessage":?true,? ? ? ??"clear":?false? ? ? },? ? ??"problemMatcher": [? ? ? ??"$gcc"? ? ? ]? ? },? ? {? ? ??"label":?"Clean",? ? ??"type":?"shell",? ? ??"command":?"rm",? ? ??"args": [? ? ? ??"-f",? ? ? ??"test_program"? ? ? ],? ? ??"presentation": {? ? ? ??"echo":?true,? ? ? ??"reveal":?"always",? ? ? ??"focus":?false,? ? ? ??"panel":?"shared",? ? ? ??"showReuseMessage":?true,? ? ? ??"clear":?false? ? ? },? ? ??"problemMatcher": []? ? },? ? {? ? ??"label":?"Deploy and Run via SSH",? ? ??"type":?"shell",? ? ??"dependsOn": ["Build (ARM Cross-Compile)"],? ? ??"command":?"bash",? ? ??"args": [? ? ? ??"-c",? ? ? ??"scp test_program root@192.168.1.122:/tmp/ && ssh root@192.168.1.122?\"chmod +x /tmp/test_program && /tmp/test_program\""? ? ? ],? ? ??"presentation": {? ? ? ??"echo":?true,? ? ? ??"reveal":?"always",? ? ? ??"focus":?true,? ? ? ??"panel":?"shared",? ? ? ??"showReuseMessage":?true,? ? ? ??"clear":?false? ? ? },? ? ??"problemMatcher": []? ? }? ]}
?
