1.2匹配開發板引腳

硬件原理圖路徑：ELF 2開發板資料包\05-硬件資料\05-0 PDF原理圖

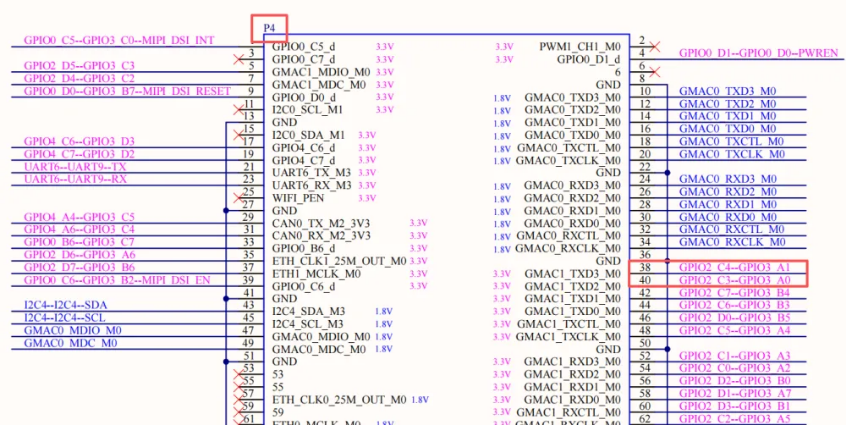

從硬件原理圖可知，【RK3588】ELF 2開發板共使用4個連接器，其中"P4"代表第4號連接器。需要先定位到該連接器，再查找其38號和40號引腳。

P4_38引腳對應開發板功能：GPIO2_C4--GPIO3_A1（左側GPIO2_C4為3576開發板引腳功能，右側GPIO3_A1為3588芯片引腳功能）

P4_40引腳對應開發板功能：GPIO2_C3--GPIO3_A0（左側GPIO2_C3為3576開發板引腳功能，右側GPIO3_A0為3588芯片引腳功能）

?

?

1.3定位開發板物理位置

核心板的功能引腳通過連接器傳輸?shù)降装?，下面需要確認目標引腳在底板上的具體物理接口位置。

?

在原理圖中分別搜索GPIO2_C4--GPIO3_A1和GPIO2_C3--GPIO3_A0網絡標號：

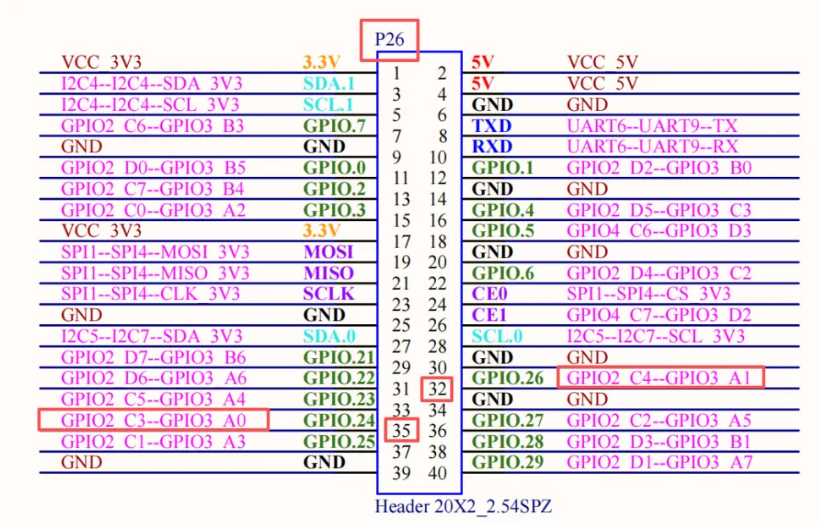

GPIO2_C4--GPIO3_A1（P4_38引腳對應的網絡標號）對應開發板P26接口的32引腳。

?

GPIO2_C3--GPIO3_A0（P4_40引腳對應的網絡標號）對應開發板P26接口的35引腳。

?

?

2.源碼適配

在完成硬件引腳確認后，接下來需要進行軟件層面的配置工作，主要包括設備樹中的IOMUX配置和設備節點配置。

?

2.1IOMUX配置

確定引腳后，需要在設備樹中配置IOMUX參數以確保引腳正確工作在I2C6模式。打開以下文件：

kernel/arch/arm64/boot/dts/rockchip/rk3588s-pinctrl.dtsi

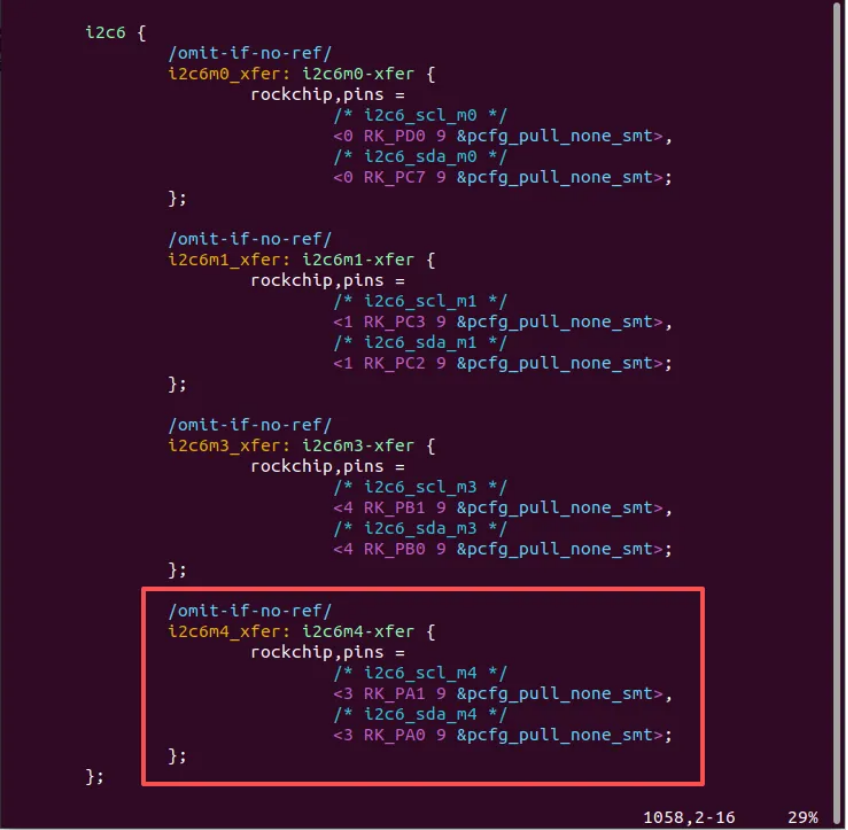

找到UART3相關定義，其中uart3m1_xfer節點已明確配置GPIO3_A1（I2C6_SCL_M4）和GPIO3_A0（I2C6_SDA_M4）的復用參數，配置內容如下：

?

2.2設備節點配置

完成IOMUX配置后，需要在設備樹中啟用I2C6設備節點。打開以下文字文件 ：

kernel/arch/arm64/boot/dts/rockchip/elf2-3588-common.dtsi

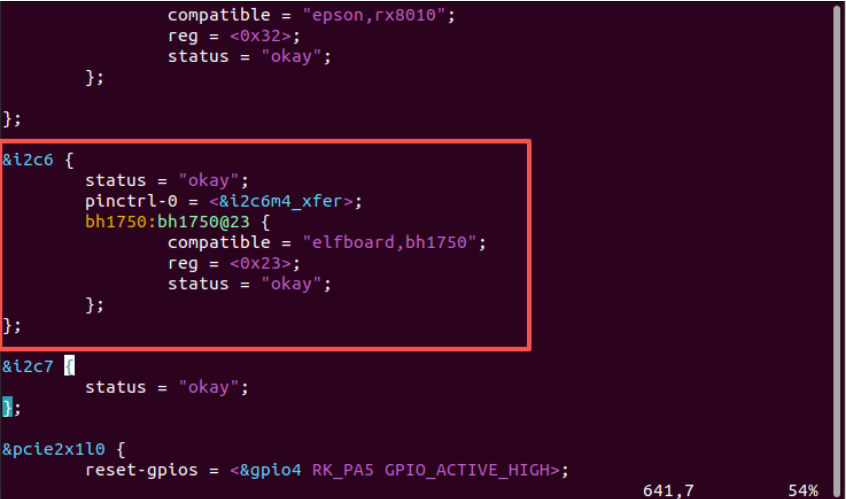

添加I2C6節點引用，指定引腳配置為i2c6m4_xfer，啟用節點功能，并在該節點下添加光線傳感器設備，配置如下：

&i2c6 {? ? ? ? status =?"okay";? ? ? ? pinctrl-0?= <&i2c6m4_xfer>;? ? ? ? bh1750:bh1750@23?{? ? ? ? ? ? ? ? compatible =?"elfboard,bh1750";? ? ? ? ? ? ? ? reg = <0x23>;? ? ? ? ? ? ? ? status =?"okay";? ? ? ? };};

?

2.3編譯

配置完成后，需要重新編譯內核以生成包含新配置的鏡像文件。

執行編譯命令，生成內核鏡像：

elf@ubuntu:~/work/ELF2-linux-source$?./build.sh kernel

編譯完成后，將在 kernel 目錄下生成 boot.img 內核鏡像文件。

?

3.燒錄與驗證

編譯生成新的內核鏡像后，需將其燒錄到開發板并完成基礎驗證。

1.將kernel目錄下生成的boot.img內核鏡像文件燒錄到開發板。

2.開發板啟動后，/dev目錄會自動生成I2C6對應的設備節點i2c-6，通過以下命令驗證節點是否存在：

root@elf2-buildroot:~#?ls?/dev/i2c-*

?

4.功能測試

4.1測試準備

1.測試驅動、測試應用下載

https://forlinx-book.yuque.com/umxagc/vzgvcx/xoclfmmeispbak3h

?

2.硬件引腳連接（左邊為光線傳感器引腳，右邊為【RK3588】ELF 2開發板引腳）：

SDA-------I2C6--SDA（P26的35引腳）

SCL--------I2C6--SCL（P26的32引腳）

VCC-------3.3V（P26的1引腳）

GND-------GND（P26的6引腳）

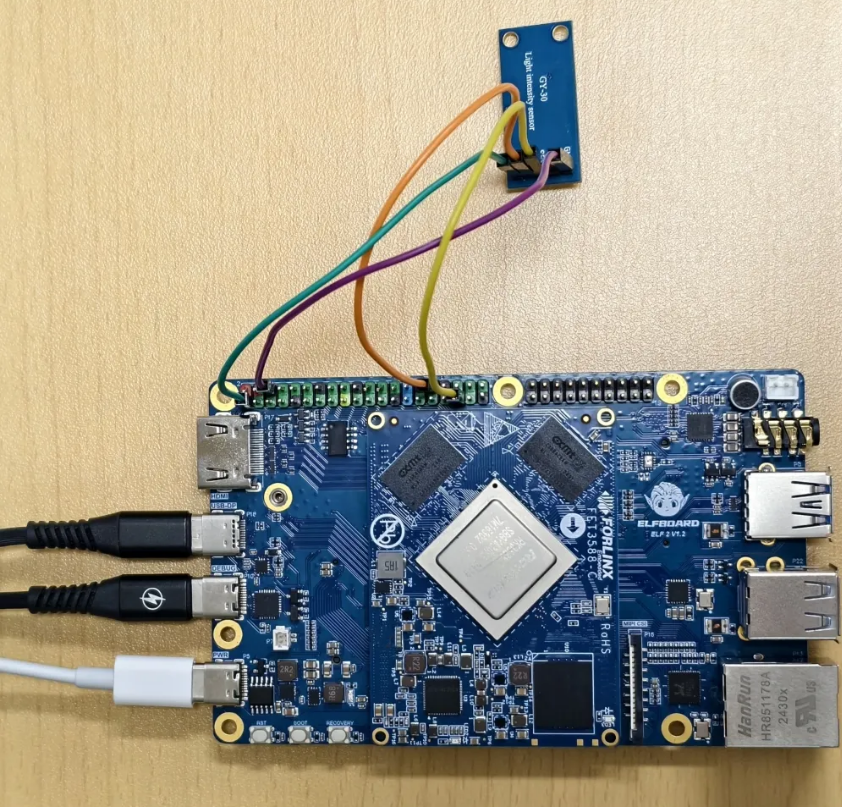

光線傳感器與【RK3588】ELF 2開發板連接如圖：

?

4.2編譯驅動模塊

將驅動文件（bh1750.c、Makefile）、應用文件（bh1750app.c）復制到開發環境的/home/elf/work路徑下。

?

4.2.1修改Makefile

配置環境變量，在終端執行以下命令，添加交叉編譯工具鏈路徑：

elf@ubuntu:~/work$?export?PATH=$PATH:/home/elf/aarch64-buildroot-linux-gnu_sdk-buildroot/usr/bin

?

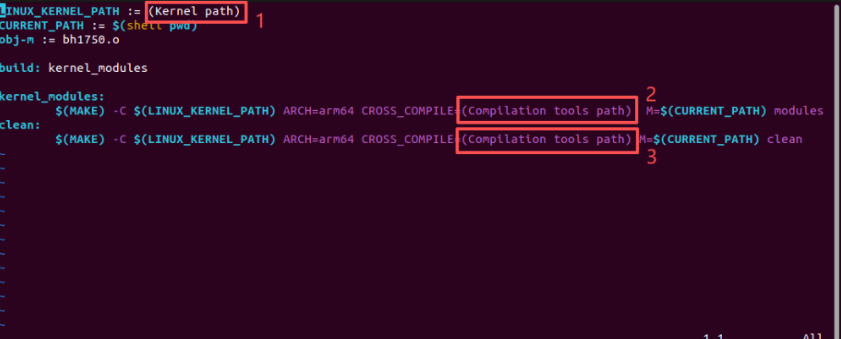

打開Makefile文件進行如下修改：

將1處替換為L(zhǎng)inux kernel所在路徑。

將2、3處替換為交叉編譯工具前綴/home/elf/aarch64-buildroot-linux-gnu_sdk-buildroot/bin/aarch64-linux-。

?

4.2.2編譯驅動

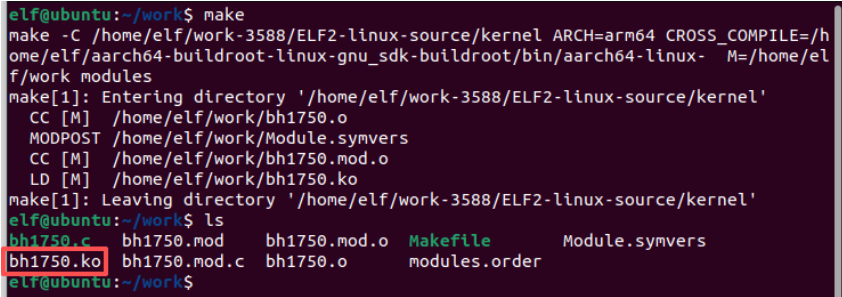

在/home/elf/work目錄下執行make命令，生成bh1750.ko驅動模塊：

elf@ubuntu:~/work$?make

?

4.3編譯測試APP

執行交叉編譯命令，生成可執行文件：

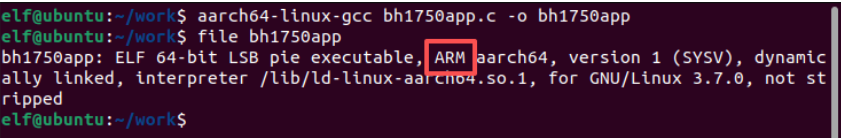

elf@ubuntu:~/work$?aarch64-linux-gcc bh1750app.c -o bh1750appelf@ubuntu:~/work$?file bh1750app

通過file命令確認應用為ARM架構（支持開發板運行）。

?

4.4開發板測試

將bh1750.ko驅動模塊和bh1750app應用通過U盤拷貝至開發板/root目錄。

執行以下命令加載驅動，生成設備節點/dev/bh1750：

root@elf2-buildroot:~# insmod bh1750.ko[ ?231.934533] bh1750: loading out-of-tree module taints kernel.[ ?232.139143] rk3x-i2c fec80000.i2c: timeout, ipd:?0x90,?state:?3root@elf2-buildroot:~# [ ?232.139288] rk3x-i2c fec80000.i2c: SCL hold by slave, check your device.root@elf2-buildroot:~# ls /dev/bh1750/dev/bh1750

?

運行測試應用，執行應用程序讀取光線傳感器數值：

root@elf2-buildroot:~# ./bh1750app /dev/bh1750

?
