      技術貼|如何在【RK3588】ELF 2開發板上實現PWM功能復用原創

      發布時間:2025-12-11 10:12:12
      RK3588 RK3588開發板 PWM 功能復用

      IOMUX(引腳功能復用)是芯片廠商為高效利用有限硬件引腳資源而設計的關鍵技術,它允許單個物理引腳通過軟件配置為多種不同的功能(如GPIO、UART、I2C等)。不同SoC芯片的配置方式各異,本文將以【RK3588】ELF 2開發板的復用PWM1為例,詳細闡述從硬件查找到軟件配置的完整流程。

      ?

      1. 引腳確認

      在開始配置之前,首先需要了解【RK3588】ELF 2開發板的接口布局特點。開發板的40Pin 2.54mm連接器兼容樹莓派40Pin連接器,集成了I2C、SPI、UART等常用通信接口及多路GPIO;而20Pin 2.54mm連接器則額外引出40Pin連接器未涵蓋的接口或拓展接口,包括SARADC、PWM和GPIO等。

      ?

      引腳選擇原則:進行引腳復用時,應優先選擇40Pin或20Pin連接器上的引腳,這類引腳位于開發板標準排針接口,無需額外焊接,接線更加便捷。

      ?

      1.1查看引腳復用表

      引腳復用表路徑:ELF 2開發板資料包\05-硬件資料\05-4 管腳分配表

      打開引腳復用表后,可以看到Alt0~Alt9列是引腳的核心復用功能區,這10列分別代表該引腳可配置的10種備選功能(部分未啟用列可能為空)。在表格中搜索"PWM1",所有Alt列中包含"PWM1"的行都會被篩選出來。

      ?

      雖然支持復用為PWM1功能的引腳很多,但結合"優先選擇40Pin或20Pin連接器引腳"的原則,最終選定P2_79引腳:P2_79復用為PWM1_M2功能。

      ?

      1.2匹配開發板引腳

      硬件原理圖路徑:ELF 2開發板資料包\05-硬件資料\05-0 PDF原理圖

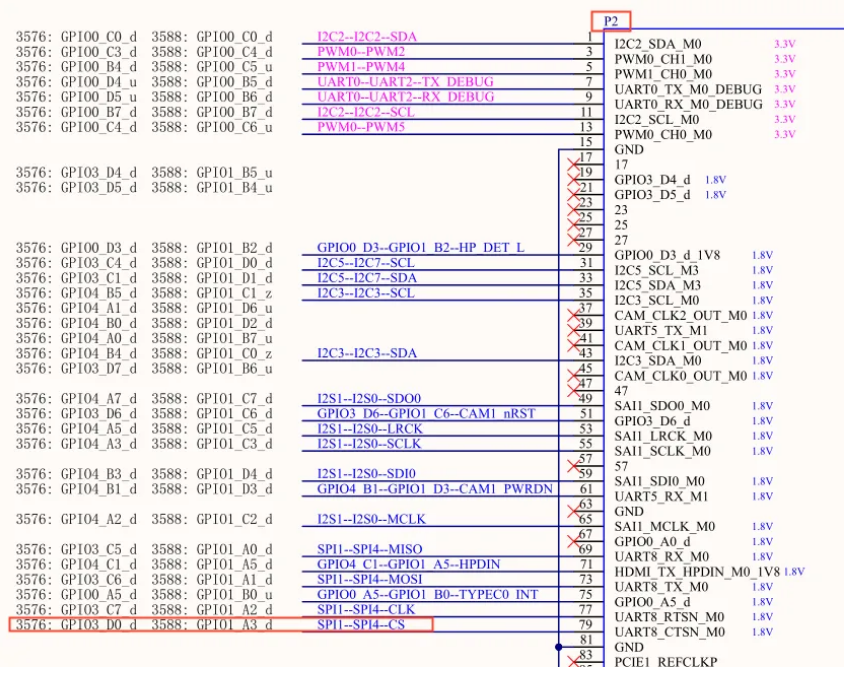

      從硬件原理圖可知,【RK3588】ELF 2開發板共使用4個連接器,其中"P2"代表第2號連接器。需要先定位到該連接器,再查找其79號引腳。

      P2_79引腳對應開發板功能:SPI1--SPI4--CS(左側SPI1-CS為3576開發板引腳功能,右側SPI4-CS為358開發板引腳功能)

      ?

      1.3定位開發板物理位置

      核心板的功能引腳通過連接器傳輸?shù)降装?,下面需要確認目標引腳在底板上的具體物理接口位置。

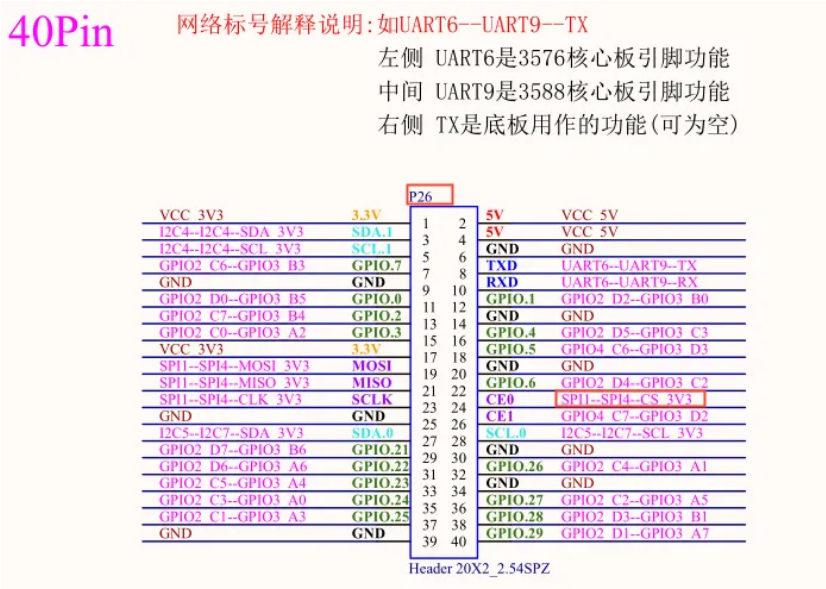

      在原理圖中搜索SPI1--SPI4--CS網絡標號:

      SPI1--SPI4--CS(P2_79引腳對應的網絡標號)對應開發板P26接口的24引腳。

      ?

      2. 源碼

      在完成硬件引腳確認后,接下來需要進行軟件層面的配置工作,主要包括設備樹中的IOMUX配置和設備節點配置。

      ?

      2.1IOMUX配置

      確定引腳后,需要在設備樹中配置IOMUX參數以確保引腳正確工作在PWM1模式。

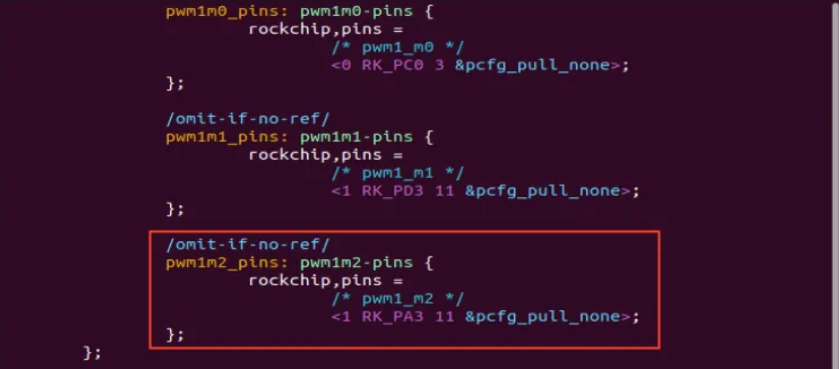

      打開以下文件,找到PWM1_M2相關定義,其中pwm1m2_pins節點已明確配置 GPIO1_A3(pwm1_m2)的復用,配置內容如下:

      (kernel/arch/arm64/boot/dts/rockchip/rk3588s-pinctrl.dtsi)

      ?

      2.2設備節點配置

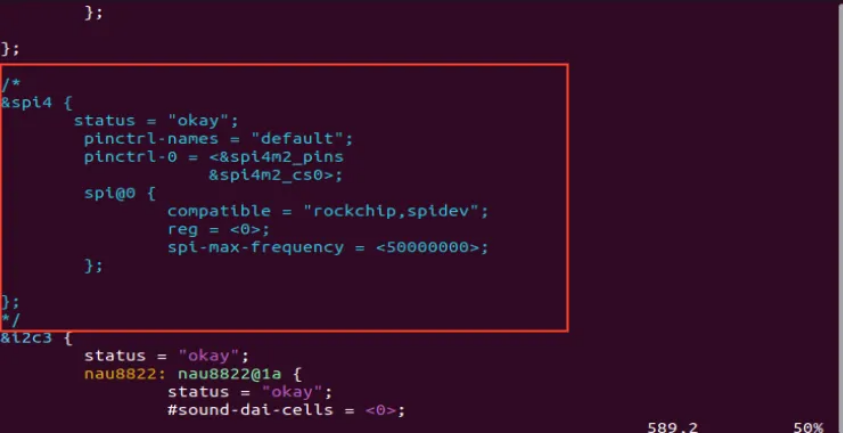

      完成IOMUX配置后,打開以下文件,在設備樹中關閉原本的SPI功能,啟用PWM1功能。

      (kernel/arch/arm64/boot/dts/rockchip/elf2-3588-common.dtsi)

      添加PWM1節點引用,指定引腳為pwm1m2_pins,啟用節點功能。

      圖片?

      2.3編譯

      配置完成后,需要重新編譯內核以生成包含新配置的鏡像文件。

      執行編譯命令,生成內核鏡像:

      elf@ubuntu:~/work/ELF2-linux-source$?./build.sh kernel

      編譯完成后,將在kernel目錄下生成boot.img內核鏡像文件。

      ?

      3. 燒錄與驗證

      編譯生成新的內核鏡像后,下一步是將其燒錄到開發板并進行驗證。

      將kernel目錄下生成的boot.img內核鏡像文件燒錄到開發板。

      開發板啟動后,在 /dev 目錄下會生成新的PWM節點,可通過以下命令驗證:

      root@elf2-buildroot:~# ls?/sys/class/pwm/pwmchip0 ?pwmchip1 ?pwmchip2 ?pwmchip3

      ?

      由于PWM驅動中生成的節點是依次向下枚舉的,所以pwmchip0節點對應的是設備樹中的PWM1,pwmchip1節點對應的是設備樹中的PWM2,pwmchip2節點對應的是設備樹中的PWM4,pwmchip3節點對應的是設備樹中的PWM5。

      ?

      4. 功能測試

      確認設備節點生成后,需要進行完整的功能測試以確保PWM1正常工作。

      • 將PWM接口的設備通過PWM引腳與板卡進行連接,上電之后PWM引腳狀態為高電平。

      • 設置PWM1為輸出:

      root@elf2-buildroot:~# echo?0?>?/sys/class/pwm/pwmchip0/export

      ?

      • 設置PWM周期,單位為ns。

      root@elf2-buildroot:~# echo?1000000?>?/sys/class/pwm/pwmchip0/pwm0/period

      ?

      • 設置極性。

      root@elf2-buildroot:~# echo normal?>?/sys/class/pwm/pwmchip0/pwm0/polarity

      ?

      • 設置PWM占空比為50%。

      root@elf2-buildroot:~# echo?500000?>?/sys/class/pwm/pwmchip0/pwm0/duty_cycle

      ?

      • 使能PWM功能。

      root@elf2-buildroot:~# echo?1?>?/sys/class/pwm/pwmchip0/pwm0/enable

      ?

      • 失能PWM功能。

      root@elf2-buildroot:~# echo?0?>?/sys/class/pwm/pwmchip0/pwm0/enable

      通過以上步驟,即可完成【RK3588】ELF 2開發板PWM1復用的配置與功能驗證。
