1.3定位開發板物理位置

核心板的功能引腳通過連接器傳輸?shù)降装?，下面需要確認目標引腳在底板上的具體物理接口位置。

?

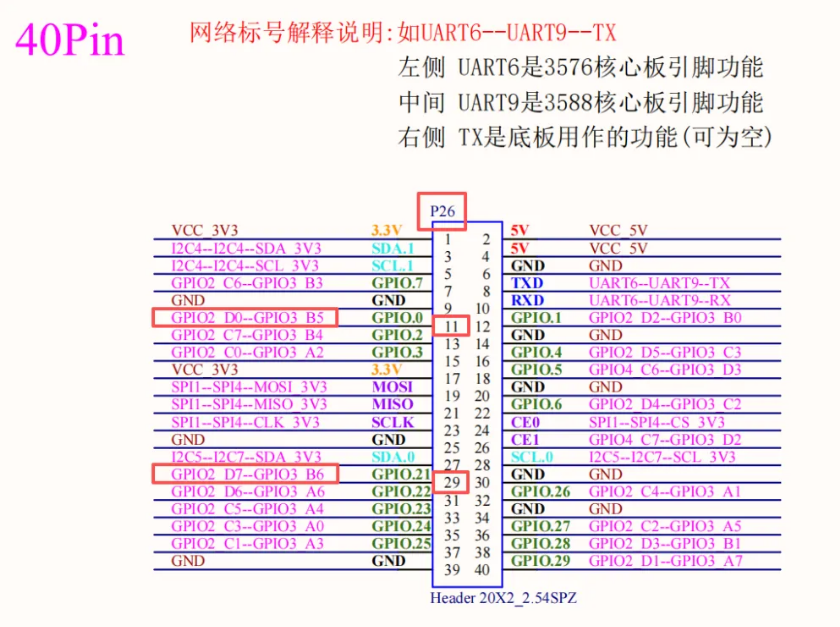

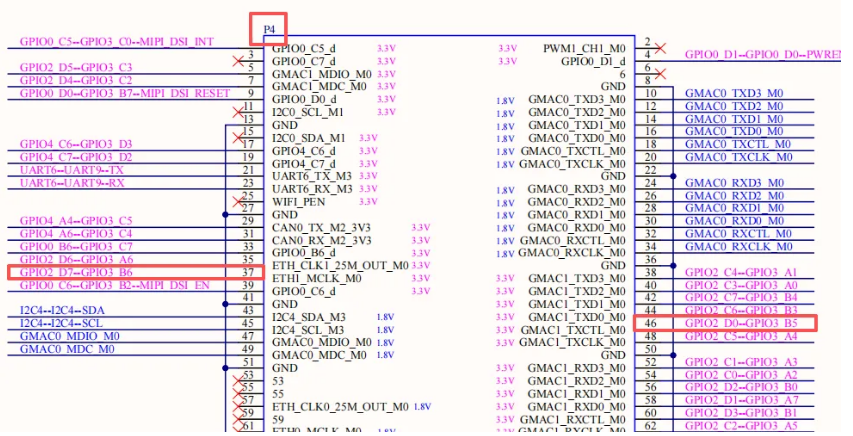

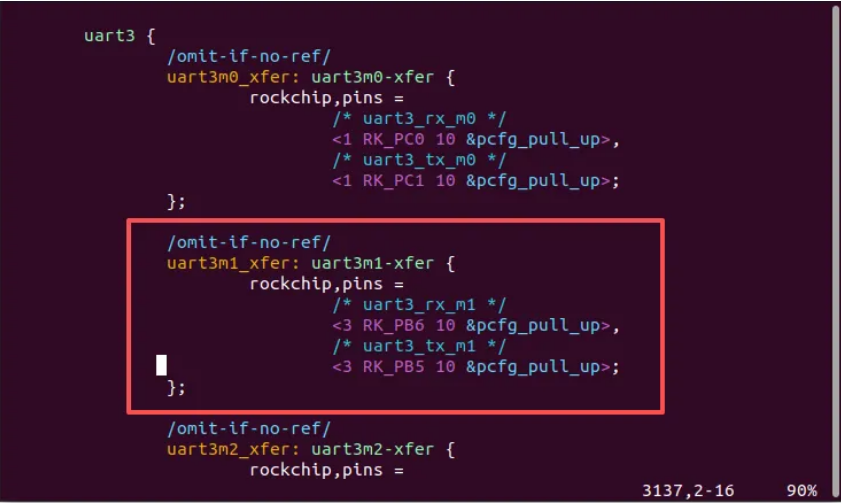

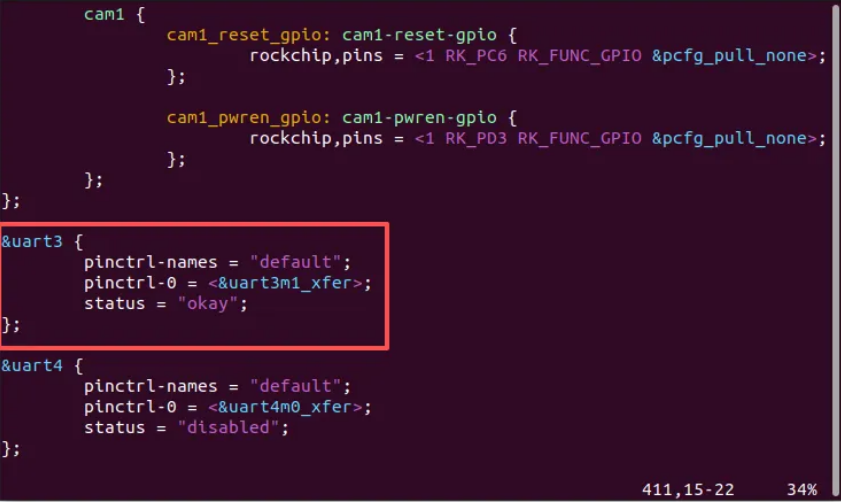

在原理圖中分別搜索GPIO2_D0--GPIO3_B5和GPIO2_D7--GPIO3_B6網絡標號：

GPIO2_D0--GPIO3_B5（P4_46引腳對應的網絡標號）對應開發板P26接口的11引腳。

GPIO2_D7--GPIO3_B6（P4_37引腳對應的網絡標號）對應開發板P26接口的29引腳。

四、功能測試

確認設備節點生成后，需要進行完整的功能測試以確保UART3正常工作。

?

4.1測試準備

注意事項：UART引腳電平范圍為0~3.3V，嚴禁接入超過3.3V的電壓，避免硬件損壞。

?

測試工具路徑：ELF 2開發板資料包\06-常用工具\(yùn)06-4 測試工具\(yùn)SerialTool1.4.0a_Win32_Setup.zip

?

硬件連接：通過TTL轉USB模塊連接開發板與電腦，按照模塊引腳定義對應連接 UART3_TX、UART3_RX 、VCC以及GND。

?

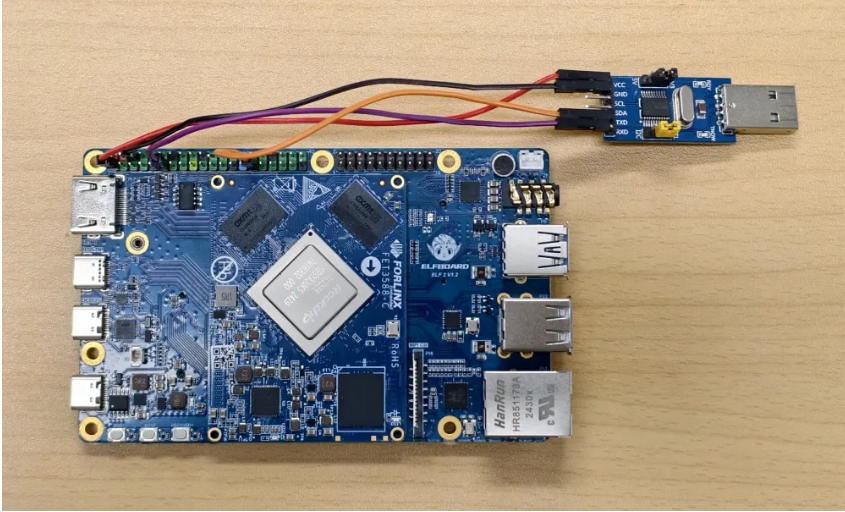

TTL轉USB模塊與【RK3588】ELF 2開發板硬件連接如圖：

?

4.2串口參數配置

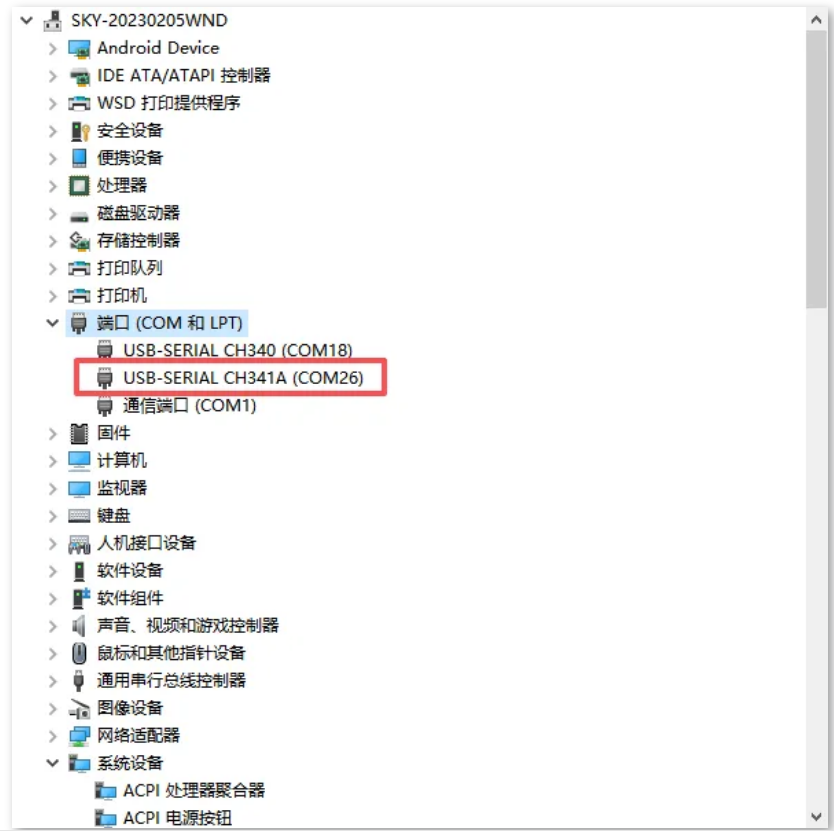

開發板上電后，在電腦設備管理器中查看TTL轉USB模塊識別的COM口（示例為 COM26，以實際識別準）。

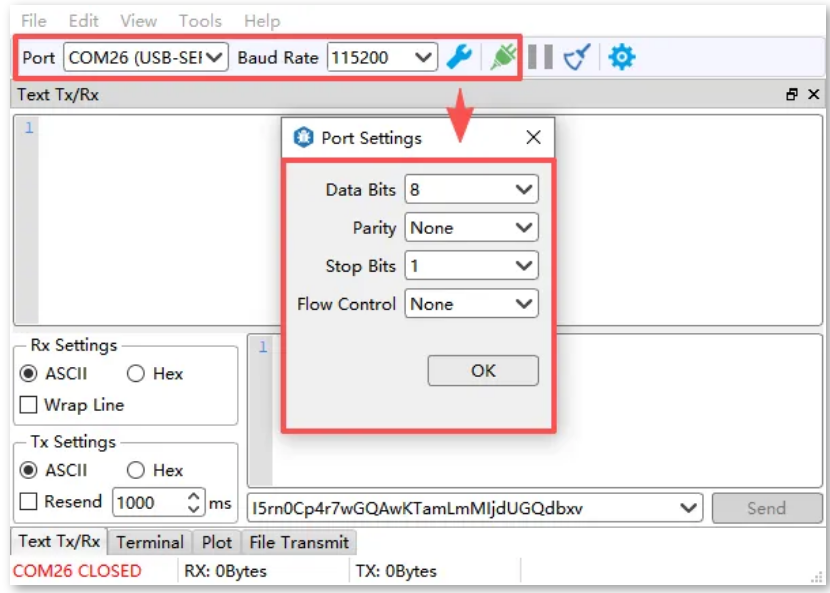

打開電腦串口工具，選擇端口COM26、設置波特率115200，點擊藍色端口設置圖標進行設置，8位數據位、1位停止位、無校驗、無流控制，點擊OK，點擊綠色圖標打開串口。

?

4.3發送數據測試

在開發板終端執行以下命令，自動發送測試數據 “aabbccddeeff”：

root@elf2-buildroot:~# cmddemo_serialport ttyS3 -o -b?115200?-t aabbccddeeff?1baudrate=115200,data_bit=8,stop_bit=1,check='O'set?done![nwrite=12] aabbccddeeff ? ? ? //發送的數據

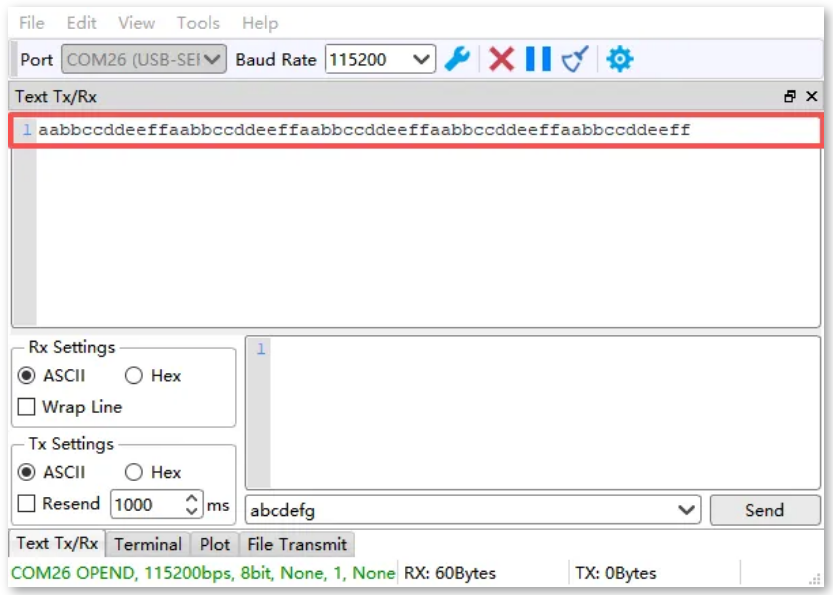

命令執行后，串口工具會持續接收該測試數據，可在接收區查看結果。

?

4.4接收數據測試

在開發板終端執行以下命令，啟動接收模式：

root@elf2-buildroot:~# cmddemo_serialport ttyS3 -b 115200

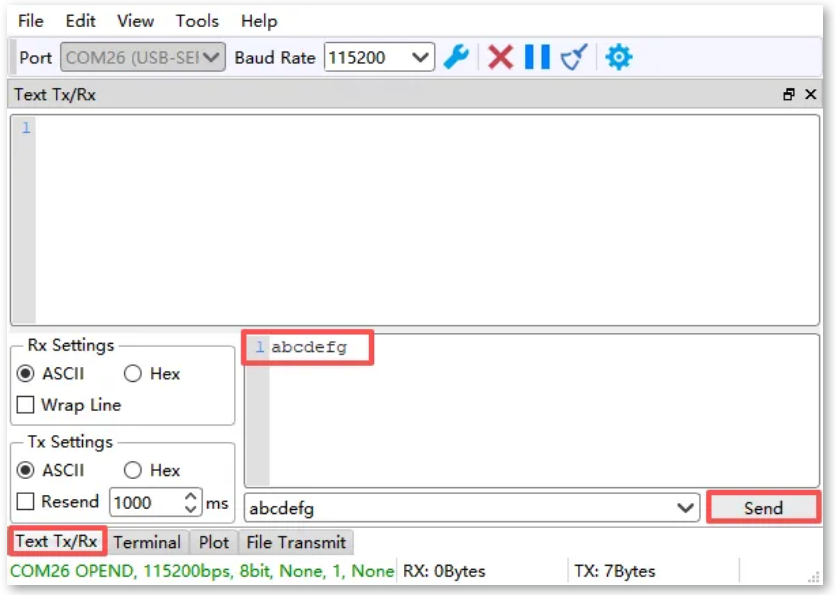

在串口工具的發送區輸入測試數據（示例為 “abcdefg”），點擊發送：

?

開發板終端會顯示接收到的數據：

root@elf2-buildroot:~# cmddemo_serialport ttyS3 -b 115200baudrate=115200,data_bit=8,stop_bit=1,check='N'set?done![nread=7] abcdefg ? ? ? ??//接收到的數據

?

通過以上步驟，即可完成【RK3588】ELF 2開發板上UART3引腳復用的配置與功能驗證。這一流程確保了硬件資源得到正確配置，軟件功能正常運作，為后續的串口通信應用奠定了堅實基礎。

?
