ELF 1及ELF 1S開發板適配的OV5640攝像頭，集成了CMOS圖像傳感器，作為一款500萬像素級別的攝像頭，不僅能夠支持最高達2592x1944分辨率的QSXGA圖像輸出，幀率可達15fps，同時亦能支持90fps的高速VGA（640×480）圖像捕捉，展現出卓越的采集速率與圖像處理性能。

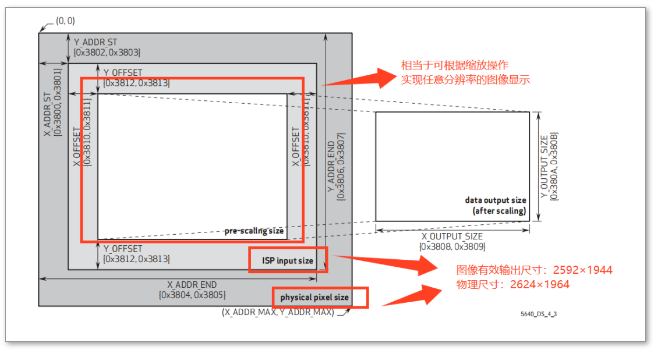

通過調整OV5640的內部寄存器設置，用戶可以輕松提升圖像的分辨率，實現圖像放大效果。然而值得注意的是，隨著ISP（圖像處理系統）處理圖像范圍的擴大，幀率會相應下降，以達到圖像質量與處理速度的最佳平衡。這一特性為開發者提供了靈活的配置選項，以適應多樣化的應用場景需求。

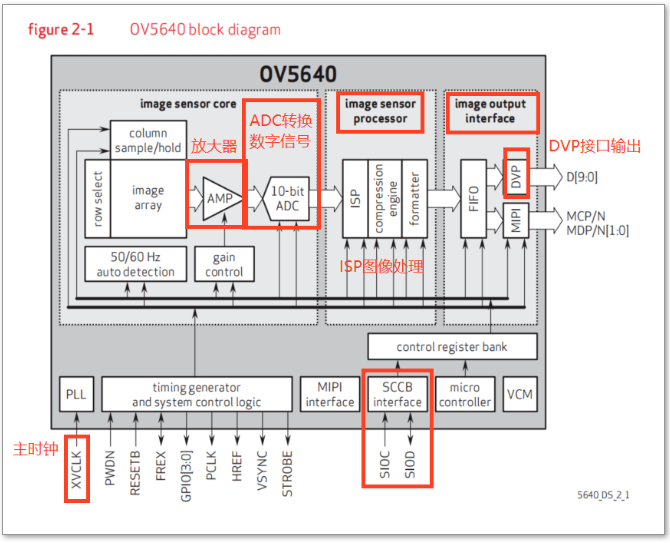

OV5640攝像頭集成了多項功能，包括自動曝光控制（AEC）、圖像信號處理（ISP）以及自動聚焦控制（AFC），為用戶提供了全面的圖像優化體驗。以下展示了OV5640攝像頭的功能框圖，直觀呈現了其核心組件與工作流程：

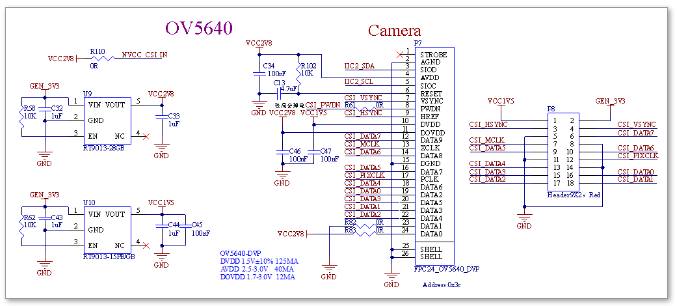

ELF 1開發板選用了DVP接口作為其圖像數據傳輸方式。值得注意的是，盡管市場上存在支持10位數據傳輸?shù)腄VP模塊，但ELF 1開發板在實際應用中僅需接收其中的高8位數據，舍棄掉了低2位。

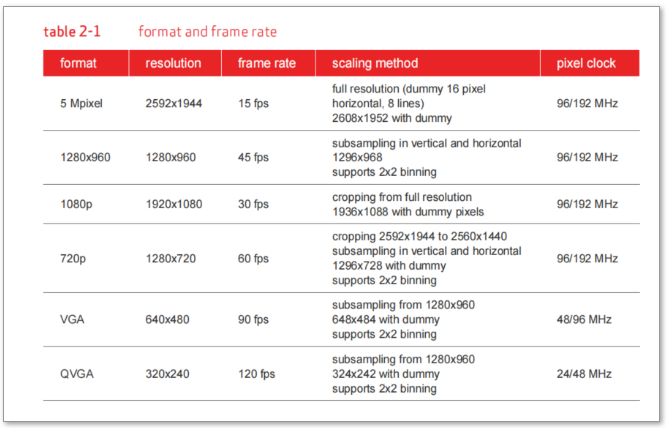

除了上圖所列出的圖像格式支持外，OV5640攝像頭也支持輸出2592x1944分辨率以下任意分辨率的圖像。

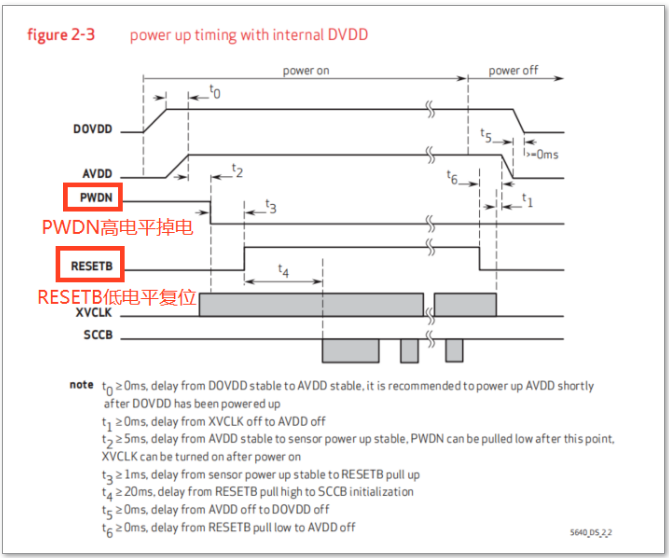

上圖展示了OV5640攝像頭的上電時序圖，其中各信號的上電順序和注意事項如下：

• DOVDD和AVDD無需自己設計上電時序；

• 由于OV5640_PWDN信號的高電平掉電使能，可以不延遲，直接賦值為0即可；

• OV5640_RESETB低電平復位，必須至少延遲1ms后才能拉高；

• OV5640_RESETB拉高后再延時20ms后才能進行SCCB配置；
