對于嵌入式領域的初學者來說，深入掌握I2C等通信接口的相關知識不僅可以幫助他們深化對通信協議和工作方式的理解，提升調試技能以及通信接口的設計能力；還能拓寬其技術應用范圍，培養系統級的思維方式；因此本文將圍繞I2C接口展開全面且深入的剖析，旨在為嵌入式初學者構建全面的知識體系。

1、基本概念

I2C的全稱是Inter-Integrated Circuit，譯為集成電路總線，是一種同步、雙向、半雙工的兩線式串行接口總線。連接到I2C總線上的設備既可以用作主設備，也可以用作從設備。主設備通常是一個微控制器或微處理器，用來控制通信的啟動和停止、時鐘信號（SCL）的產生，以及數據傳輸；從設備則是等待來自主設備的命令并響應命令接收。

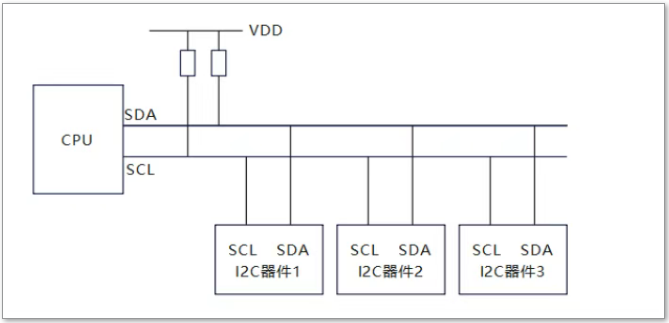

I2C總線是共享的總線系統，因此可以將多個I2C設備連接到該系統上,不同的I2C設備有不同的器件地址，主設備通過I2C設備的器件地址訪問指定的I2C從設備，連接方式如下圖：

I2C采用的開漏輸出，SDA跟SCL兩根線都需要加上拉電阻，當總線空閑時候兩根線是高電平。I2C的優點在于其簡單性、靈活性、易于集成、通信速度快、占用引腳少、連接簡單等。然而，由于其半雙工的工作方式，以及在同一總線上連接的設備數量有限，I2C在某些應用中可能不是最佳選擇，也具有傳輸距離短、信號干擾大等缺點。

2、工作原理

I2C是一種雙線總線，分別是時鐘線SCL和數據線SDA。在正常工作中，總線協議有起始條件與停止條件。

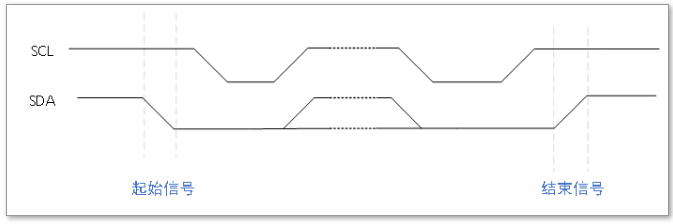

起始條件：SCL為高電平，SDA由高電平變?yōu)榈碗娖健?/span>

停止條件：SCL為高電平，SDA由低電平變?yōu)楦唠娖健?/span>

起始跟停止條件由主機控制。當主機發出起始條件后，I2C總線會被認為忙碌狀態。當主機發出停止條件后，I2C總線會被認為空閑狀態。當主機發送一個重新起始條件替代停止位I2C總線也會被認為處于忙碌狀態。

主機發出起始條件后，開始讀取數據，但這里要注意的是數據的有效性。

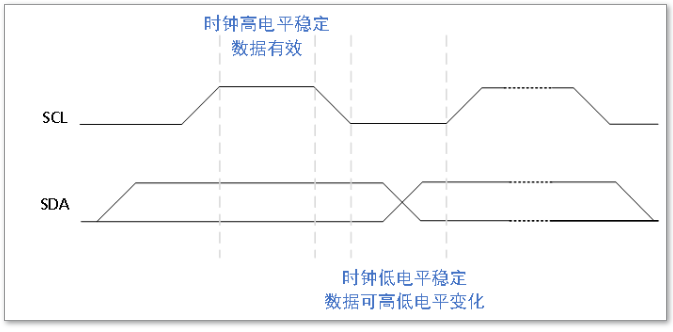

數據有效性：SCL時鐘線在高電平期間，SDA必須是穩定的。SCL時鐘線在低電平時候SDA數據線才允許高電平或者低電平變化。每傳送一個數據位產生一個時鐘。

在數據傳輸時，SDA線上面的每個字節數據長度必須是8位。每次傳輸?shù)淖止?jié)不受限制，每個字節后面跟隨著一個應答位，數據以高有效位傳輸。如果從機不能夠接收數據或者傳輸一個完整的數據字節，直到他完成某些其他功能。例如一個內部中斷，它可以保持SCL為低電平狀態，迫使主服務器進入等待狀態。當從機準備好接收數據后它會釋放SCL時鐘線數據繼續傳輸。

關于I2C就介紹到這里。期待上述內容能為嵌入式開發學習者和愛好者提供可落地的設計思路，若您在項目實踐中遇到相關難題，歡迎私信我們繼續深入探討。
