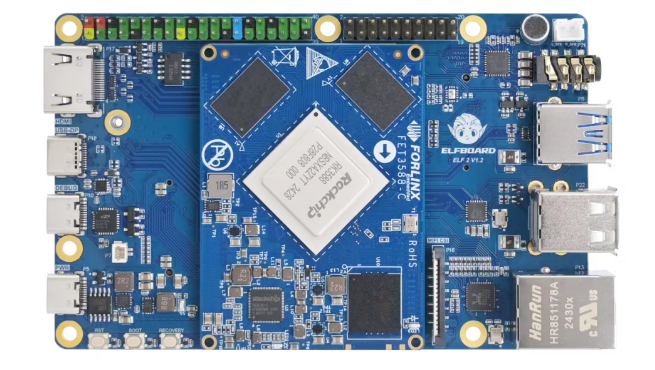

ELF 2開發板基于瑞芯微RK3588高性能處理器設計，擁有四核ARM Cortex-A76與四核ARM Cortex-A55的CPU架構，主頻高達2.4GHz，內置6TOPS算力的NPU，這一設計讓它能夠輕松駕馭多種深度學習框架，高效處理各類復雜的AI任務。
針對ELF 2開發板的實際應用需求，本文將重點演示如何調整eMMC存儲的分區，實現系統資源的高效配置。
一、默認分區情況

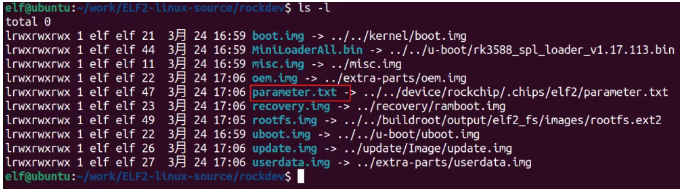

查看parameter.txt文件
?
內容如下：
FIRMWARE_VER: 1.0
MACHINE_MODEL: RK3588
MACHINE_ID: 007
MANUFACTURER: RK3588
MAGIC: 0x5041524B
ATAG: 0x00200800
MACHINE: 0xffffffff
CHECK_MASK: 0x80
PWR_HLD: 0,0,A,0,1
TYPE: GPT
GROW_ALIGN: 0
CMDLINE: mtdparts=:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00040000@0x00028000(recovery),0x00010000@0x00068000(backup),0x01c00000@0x00078000(rootfs),0x00040000@0x01c78000(oem),-@0x01cb8000(userdata:grow)
?

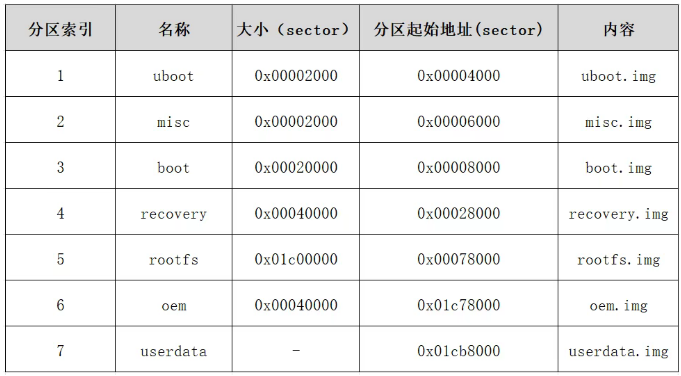

其中CMDLINE描述的為磁盤的具體分區情況，eMMC默認分區情況如下：
其中rootfs為根文件系統分區，userdata為用戶數據分區，給最終用戶使用，用于存放用戶APP或數據，鏡像燒寫后會掛載到/userdata目錄，默認該目錄放置的一些多媒體資源。
?
二、修改分區方法
修改分區對應的規則和注意事項如下：
1）格式為：分區大小@起始地址，其中分區大小和起始地址的單位都是sector，1sector=512Bytes；
?
2）修改分區大小后要對應修改下一個分區的起始地址，即需要修改索引后的所有分區的起始地址；
?
3）后一個分區的起始地址為前一個分區的起始地址+分區大小。
例如userdate分區的起始地址為oem的起始地址+分區大??；
?
4）為了安全和效率考慮，分區大小最好保證為4M字節的整數倍，即：8192（0x00002000）扇區=4MB；
?
5）最后一個分區需要增加關鍵字“grow”，以下分別以調整rootfs分區大小為28GB為例；
?
2.1. 修改parameter.txt文件
1）在SDK源碼中修改文件
?
如果SDK源碼是首次使用，需要參考：ELF 2開發板資料\01-教程文檔\01-2 系統開發教程\《ELF 2開發板編譯手冊》進行一次全編譯
?

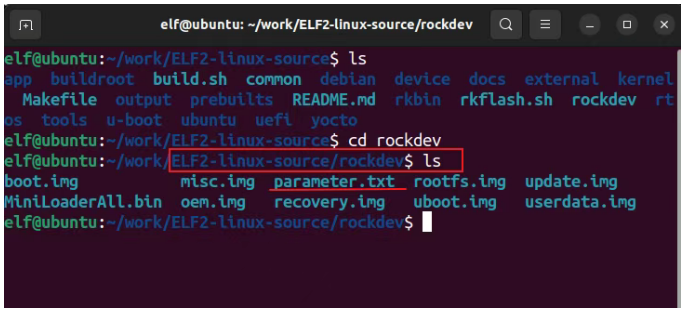

在開發環境中修改SDK源碼，文件路徑為 ELF2-linux-source/rockdev/parameter.txt
?
2）計算分區和起始地址
28GB=28x1024x1024x1024 Bytes=30,064,771,072 Bytes=58,720,256 x 512 Bytes
?
即58,720,256 sectors，換算為十六進制為0x3800000 sectors，需要調整rootfs的分區大小，oem和userdata分區的起始地址：
rootfs: 0x03800000@0x00078000
oem: 0x00040000@0x03878000
userdata: -@0x038B8000
FIRMWARE_VER: 1.0
MACHINE_MODEL: RK3588
MACHINE_ID: 007
MANUFACTURER: RK3588
MAGIC: 0x5041524B
ATAG: 0x00200800
MACHINE: 0xffffffff
CHECK_MASK: 0x80
PWR_HLD: 0,0,A,0,1
TYPE: GPT
GROW_ALIGN: 0
CMDLINE: mtdparts=:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00040000@0x00028000(recovery),0x00010000@0x00068000(backup),0x03800000@0x00078000(rootfs),0x00040000@0x03878000(oem),-@0x038B8000(userdata:grow)
uuid:rootfs=614e0000-0000-4b53-8000-1d28000054a9
uuid:boot=7A3F0000-0000-446A-8000-702F00006273

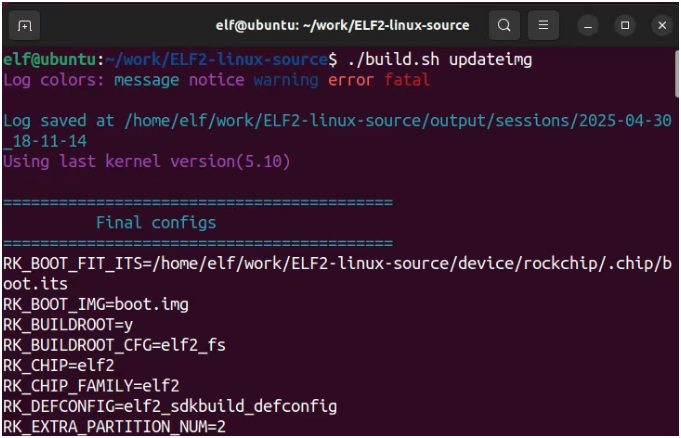

將parameter.txt打包到update.img
?
將ELF2-linux-source/rockdev/update.img燒錄到開發板上，燒錄方法可以參考《快速啟動手冊》
?

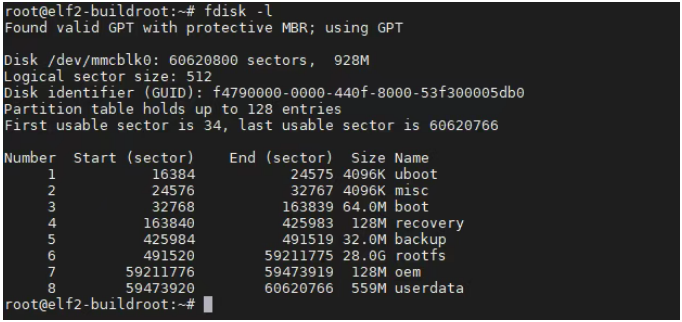

使用fdisk -l命令可以查看分區情況
如圖rootfs分區調整為例28G（圖片是buildroot系統，desktop系統相同）
?
以上就是ELF 2開發板e(cuò)MMC分區調整的完整操作指南，希望這些內容能切實幫助大家優化設備存儲配置。如果在實踐中遇到問題，歡迎隨時交流探討！
