執行以下命令編輯參數文件：

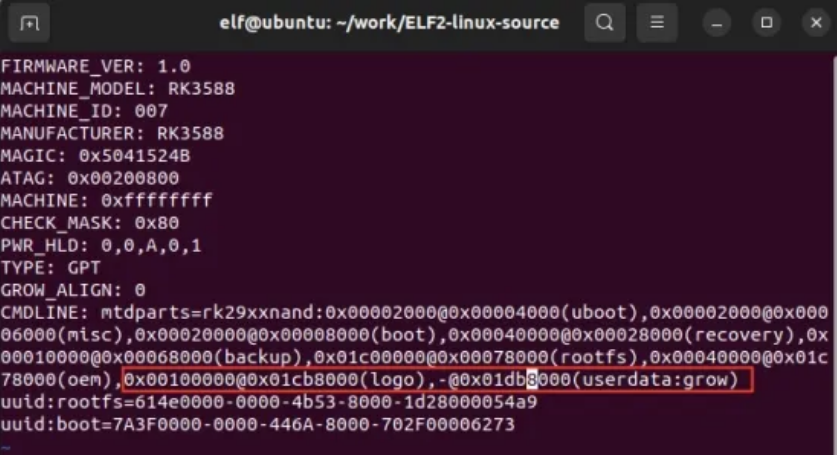

修改內容如下（建議參考下圖配置）：
執行命令打開目標文件：
搜索rockchip_read_resource_dtb函數，在函數內添加以下兩句代碼：
添加后的完整函數代碼如下：
int?rockchip_read_resource_dtb(void?*fdt_addr,?char?**hash,?int?*hash_size){? ? ? ??struct?resource_file *f = NULL;? ? ? ??int?ret;? ? ? ??struct?blk_desc *desc = rockchip_get_bootdev();?CONFIG_ROCKCHIP_HWID_DTB? ? ? ??if?(resource_scan())? ? ? ? ? ? ? ??return?-ENOENT;? ? ? ? f = resource_read_hwid_dtb();? ? ? ??/* If no dtb match hardware id(GPIO/ADC), use the default */? ? ? ??if?(!f)? ? ? ? ? ? ? ? f = resource_get_file(DEFAULT_DTB_FILE);? ? ? ??if?(!f)? ? ? ? ? ? ? ??return?-ENODEV;? ? ? ? ret = rockchip_read_resource_file(fdt_addr, f->name,?0,?0);? ? ? ??if?(ret 0)? ? ? ? ? ? ? ??return?ret;? ? ? ??if?(fdt_check_header(fdt_addr))? ? ? ? ? ? ? ??return?-EBADF;? ? ? ? *hash = f->hash;? ? ? ? *hash_size = f->hash_size;? ? ? ? printf("DTB: %s\n", f->name);? ? ? ? resource_setup_logo_bmp(desc);? ? ? ??return?0;}
執行命令打開配置文件：
在文件中添加以下兩行配置（若已存在則修改）：

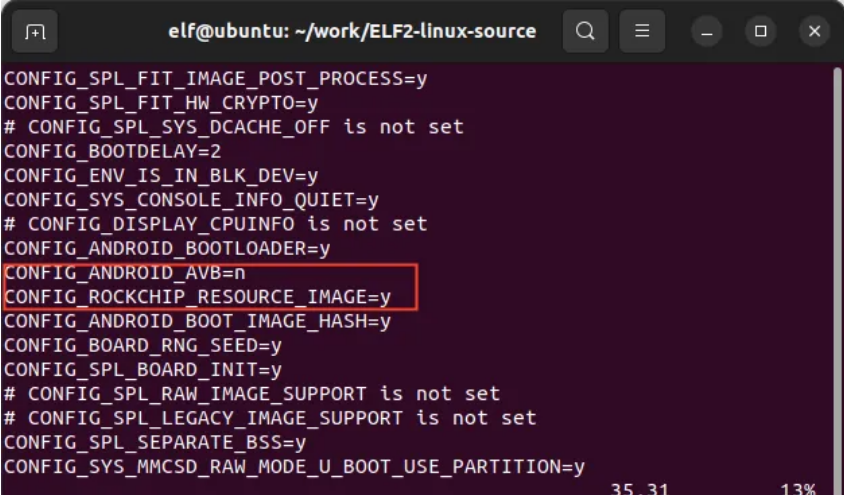

添加后的配置文件片段如下：
CONFIG_ANDROID_AVB配置項默認可能已存在，需將其值修改為n（禁用AVB驗證），否則可能導致Logo分區加載失敗。完成上述修改后，執行全編譯命令（具體編譯命令根據項目環境調整），編譯完成后將鏡像燒寫至開發板。

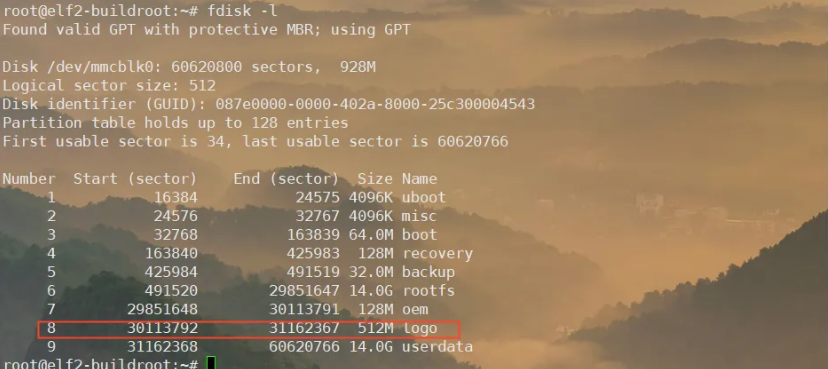

燒寫完成后啟動開發板，執行fdisk -l命令查看分區信息，確認Logo分區已創建：
1. 準備Logo圖片文件：需準備兩個BMP格式圖片（logo.bmp為Uboot階段Logo，logo_kernel.bmp為內核階段Logo），建議分辨率與開發板屏幕匹配。
2. 將圖片文件傳入開發板（可通過SSH、U盤等方式），執行以下命令生成Logo鏡像并寫入Logo分區：
root@elf2-buildroot:~# cat logo.bmp > logo.img && truncate -s %512?logo.img && cat logo_kernel.bmp >> logo.imgroot@elf2-buildroot:~# dd if=logo.img of=/dev/block/by-name/logo1968+1?records in1968+1?records out1007670?bytes (1.0?MB,?984?KiB) copied,?0.0459117?s,?21.9?MB/sroot@elf2-buildroot:~# sync
truncate -s %512 logo.img命令用于將logo.img文件大小對齊到512字節整數倍，確保分區寫入兼容性；sync命令用于強制刷新緩存，避免數據寫入不完整。3. 執行reboot命令重啟開發板，重啟后即可看到更新后的開機Logo。
