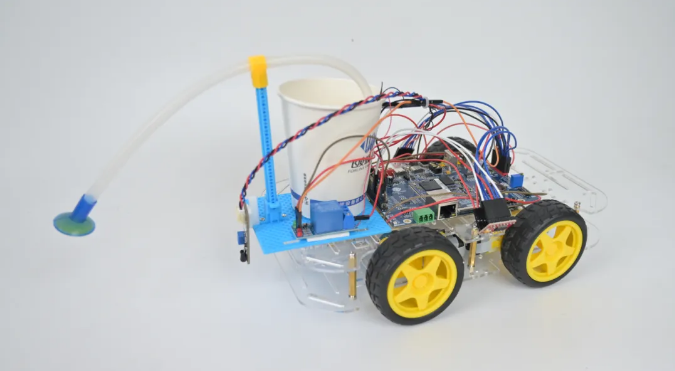

1、小車驅動裝置

小車驅動裝置主要由TB6612FNG雙電機驅動板、TT馬達、車輪等組成。

（1）TB6612FNG雙電機驅動板

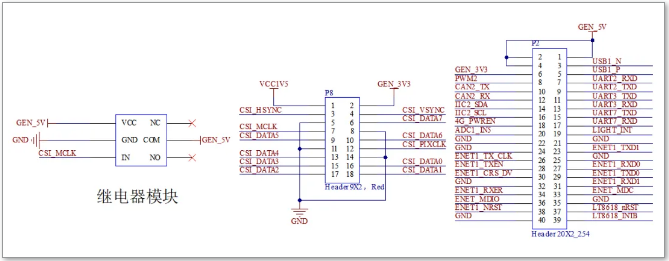

2、滅火裝置

滅火裝置主要由火焰?zhèn)鞲衅?、繼電器、水泵等組成。

（1）火焰?zhèn)鞲衅?/p>

（2）繼電器

（3）水泵

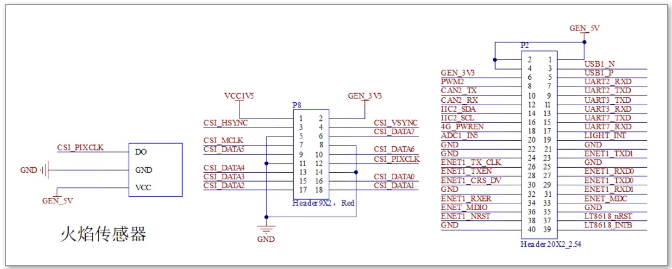

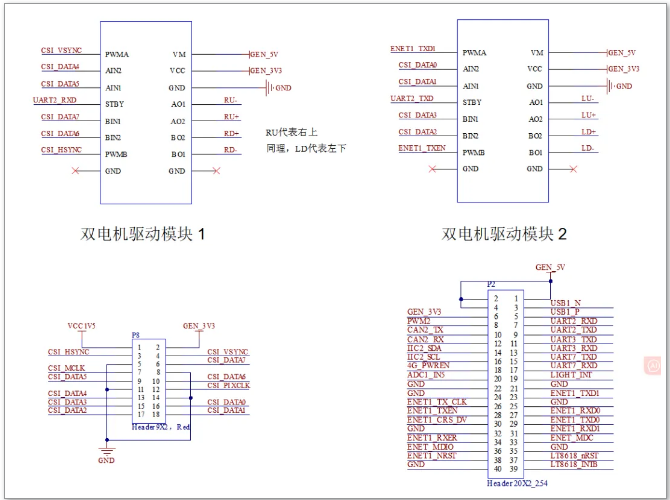

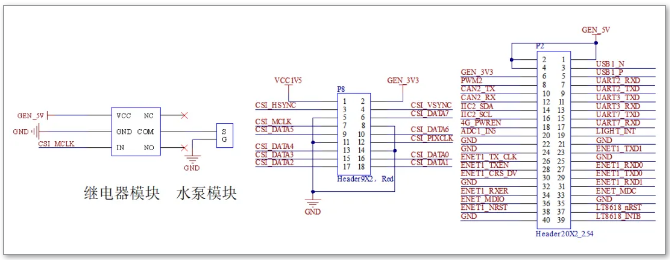

3、整體連接示意圖

elf@ubuntu:~/work$ tar -xvf linux-4.1.15-elf1.tar.bz2

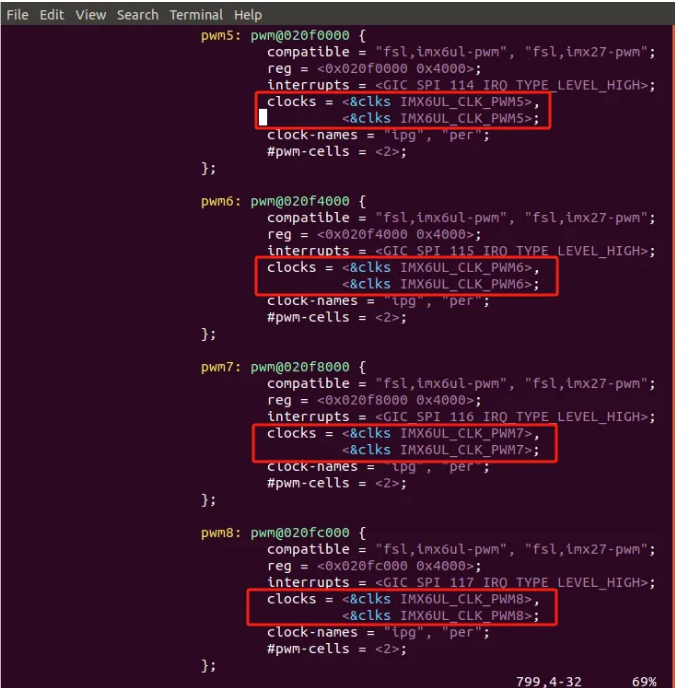

2）修改頂層設備樹文件arch/arm/boot/dts/imx6ull.dtsi。

elf@ubuntu:~/work$ cd linux-4.1.15-elf1/

elf@ubuntu:~/work/linux-4.1.15-elf1$ vi arch/arm/boot/dts/imx6ull.dtsi

3）修改設備樹文件arch/arm/boot/dts/imx6ull-elf1-emmc.dts。

elf@ubuntu:~/work/linux-4.1.15-elf1$ vi arch/arm/boot/dts/imx6ull-elf1-emmc.dts

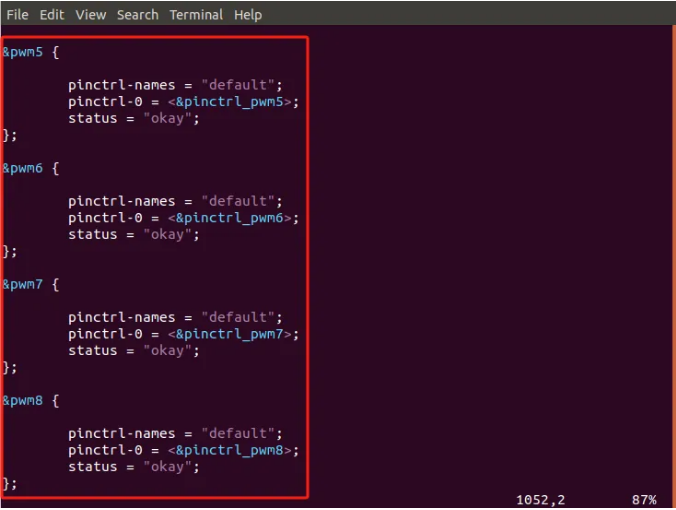

添加設備節點

&pwm5 {

? ? pinctrl-names = "default";

? ? pinctrl-0 = <&pinctrl_pwm5>;

? ? status = "okay";

};

&pwm6 {

? ? pinctrl-names = "default";

? ? pinctrl-0 = <&pinctrl_pwm6>;

? ? status = "okay";

};

&pwm7 {

? ? pinctrl-names = "default";

? ? pinctrl-0 = <&pinctrl_pwm7>;

? ? status = "okay";

};

&pwm8 {

? ? pinctrl-names = "default";

? ? pinctrl-0 = <&pinctrl_pwm8>;

? ? status = "okay";

};

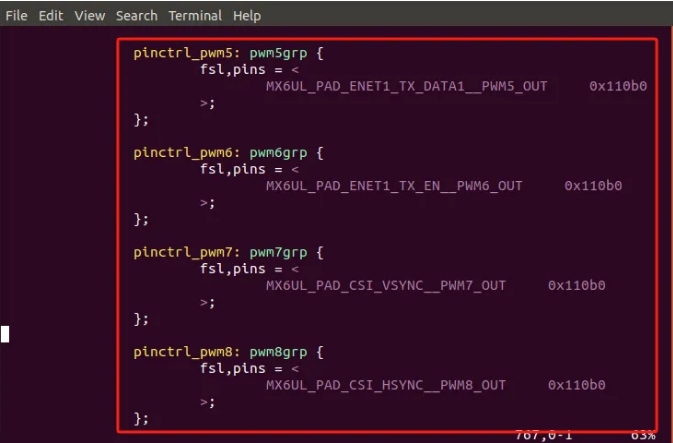

在iomux節點下面添加引腳復用

pinctrl_pwm5: pwm5grp {

? ? fsl,pins = <

? ? ? ? MX6UL_PAD_ENET1_TX_DATA1__PWM5_OUT 0x110b0

? ? >;

};

pinctrl_pwm6: pwm6grp {

? ? fsl,pins = <

? ? ? ? MX6UL_PAD_ENET1_TX_EN__PWM6_OUT 0x110b0

? ? >;

};

pinctrl_pwm7: pwm7grp {

? ? fsl,pins = <

? ? ? ? MX6UL_PAD_CSI_VSYNC__PWM7_OUT 0x110b0

? ? >;

};

pinctrl_pwm8: pwm8grp {

? ? fsl,pins = <

? ? ? ? MX6UL_PAD_CSI_HSYNC__PWM8_OUT 0x110b0

? ? >;

};

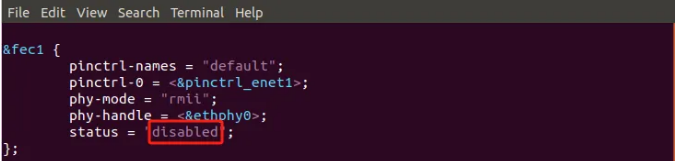

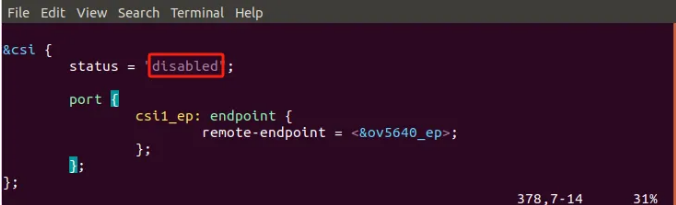

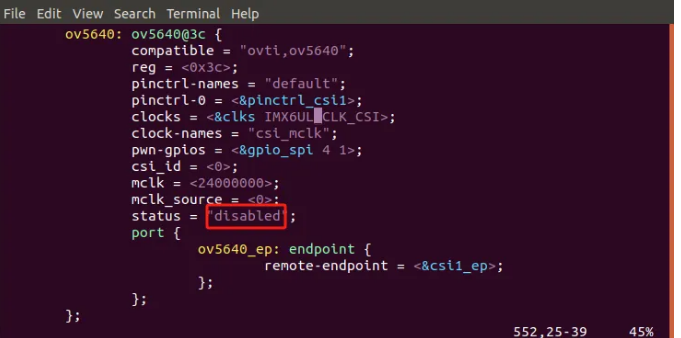

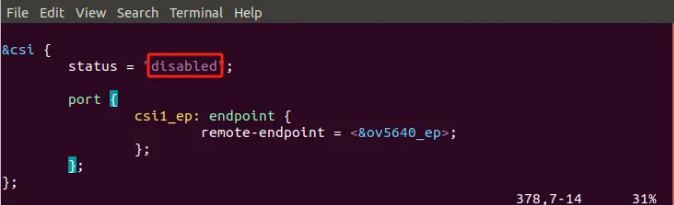

取消其它用到csi、enet1功能的地方

至此pwm已經復用完成。

（2）復用gpio

1）修改設備樹文件arch/arm/boot/dts/imx6ull-elf1-emmc.dts

elf@ubuntu:~/work$ cd linux-4.1.15-elf1/

elf@ubuntu:~/work/linux-4.1.15-elf1$ vi arch/arm/boot/dts/imx6ull-elf1-emmc.dts

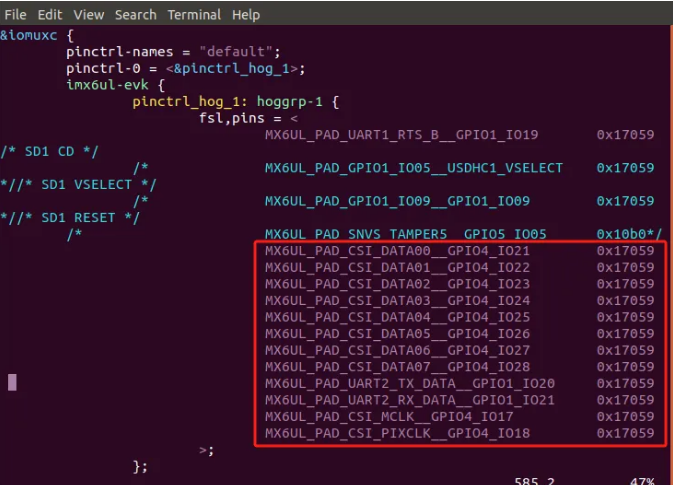

在iomux節點下面添加引腳復用

MX6UL_PAD_CSI_DATA00__GPIO4_IO21 0x17059

MX6UL_PAD_CSI_DATA01__GPIO4_IO22 0x17059

MX6UL_PAD_CSI_DATA02__GPIO4_IO23 0x17059

MX6UL_PAD_CSI_DATA03__GPIO4_IO24 0x17059

MX6UL_PAD_CSI_DATA04__GPIO4_IO25 0x17059

MX6UL_PAD_CSI_DATA05__GPIO4_IO26 0x17059

MX6UL_PAD_CSI_DATA06__GPIO4_IO27 0x17059

MX6UL_PAD_CSI_DATA07__GPIO4_IO28 0x17059

MX6UL_PAD_UART2_TX_DATA__GPIO1_IO20 0x17059

MX6UL_PAD_UART2_RX_DATA__GPIO1_IO21 0x17059

MX6UL_PAD_CSI_MCLK__GPIO4_IO17 0x17059

MX6UL_PAD_CSI_PIXCLK__GPIO4_IO18 0x17059

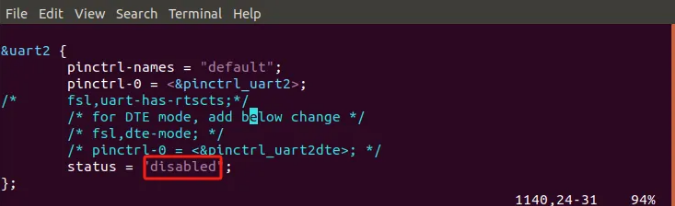

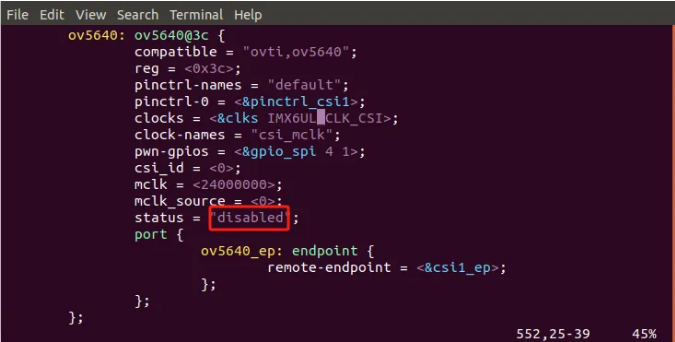

取消其它用到csi、uart2功能的地方

（3）編譯并替換設備樹

elf@ubuntu:~/work/linux-4.1.15-elf1$ . /opt/fsl-imx-x11/4.1.15-2.0.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

2）編譯設備樹和內核

elf@ubuntu:~/work/linux-4.1.15-elf1$ make imx6ull_elf1_defconfig??

elf@ubuntu:~/work/linux-4.1.15-elf1$ make dtbs

3）將arch/arm/boot/dts/路徑下的imx6ull-elf1-emmc.dtb放到U盤，通過U盤拷貝到開發板

root@ELF1:~# cp /run/media/sda1/imx6ull-elf1-emmc.dtb /run/media/mmcblk1p1/

4）保存并重啟開發板

root@ELF1:~# sync? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

root@ELF1:~# reboot

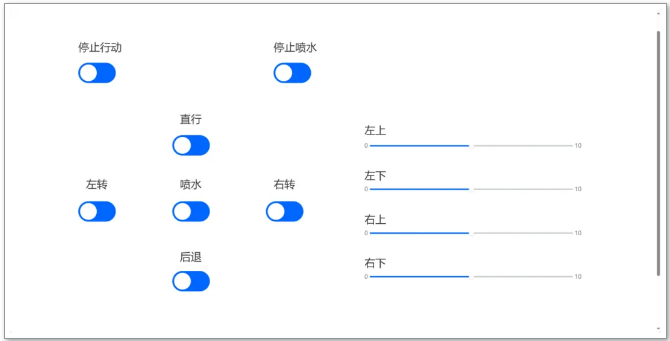

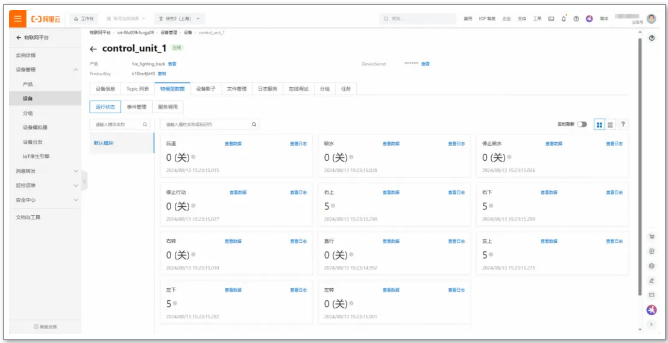

1、配置阿里云物聯網平臺

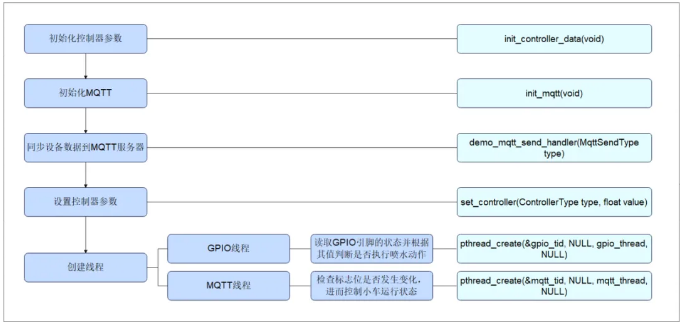

主函數的實現main.cpp

int main(int argc, char *argv[])

{

? ? pthread_t gpio_tid, mqtt_tid;

? ? // 信號處理

? ? signal(SIGTERM, SignHandler);

? ? signal(SIGINT, SignHandler);

? ? // 初始化控制參數

? ? if (-1 == init_controller_data())

? ? ? ? goto to_end;

? ? // 初始化MQTT并建立連接

? ? init_mqtt();

? ? // 將設備數據同步到MQTT服務器

? ? demo_mqtt_send_handler(SET_STRAIGHT_TO_SEND);

? ? demo_mqtt_send_handler(SET_LEFT_TO_SEND);

? ? demo_mqtt_send_handler(SET_RIGHT_TO_SEND);

? ? demo_mqtt_send_handler(SET_BACK_TO_SEND);

? ? demo_mqtt_send_handler(SET_STOP_TO_SEND);

? ? demo_mqtt_send_handler(SET_WATER_TO_SEND);

? ? // 設置控制器初始值

? ? set_controller(Upperleft, 5.0);

? ? set_controller(Lowerleft, 5.0);

? ? set_controller(Upperright, 5.0);

? ? set_controller(Lowerright, 5.0);

? ? set_controller(left, 1.0);

? ? set_controller(right, 1.0);

? ? set_controller(c8, 1.0);

? ? // 同步控制器狀態到MQTT服務器

? ? demo_mqtt_send_handler(SET_UPPERLEFT_TO_SEND);

? ? demo_mqtt_send_handler(SET_LOWERLEFT_TO_SEND);

? ? demo_mqtt_send_handler(SET_UPPERRIGHT_TO_SEND);

? ? demo_mqtt_send_handler(SET_LOWERRIGHT_TO_SEND);

? ? // 創建GPIO線程

? ? if (pthread_create(&gpio_tid, NULL, gpio_thread, NULL) != 0)

? ? {

? ? ? ? perror("pthread_create for gpio_thread");

? ? ? ? goto to_end;

? ? }

? ? // 創建MQTT線程

? ? if (pthread_create(&mqtt_tid, NULL, mqtt_thread, NULL) != 0)

? ? {

? ? ? ? perror("pthread_create for mqtt_thread");

? ? ? ? goto to_end;

? ? }

? ? // 等待線程結束

? ? pthread_join(gpio_tid, NULL);

? ? pthread_join(mqtt_tid, NULL);

to_end:

? ? // 遇到異常，退出進程前，回收資源

? ? release_mqtt();

? ? release_controller_devices();

? ? sleep(1);

? ? exit(1);

}

初始化控制器參數

int init_controller_data(void)

{

? ? controller.left.value = 0;

? ? controller.right.value = 0;

? ? controller.Upperleft.value = 0;

? ? controller.Upperright.value = 0;

? ? controller.Lowerleft.value = 0;

? ? controller.Lowerright.value = 0;

? ? controller.go_straight.value = 0;

? ? controller.turn_left.value = 0;

? ? controller.turn_right.value = 0;

? ? controller.go_back.value = 0;

? ? controller.go_stop.value = 0;

? ? controller.spray_water.value = 0;

? ? controller.left.flag = 0;

? ? controller.right.flag = 0;

? ? controller.Upperleft.flag = 0;

? ? controller.Upperright.flag = 0;

? ? controller.Lowerleft.flag = 0;

? ? controller.Lowerright.flag = 0;

? ? controller.go_straight.flag = 0;

? ? controller.turn_left.flag = 0;

? ? controller.turn_right.flag = 0;

? ? controller.go_back.flag = 0;

? ? controller.go_stop.flag = 0;

? ? controller.spray_water.flag = 0;

? ? return 0;

}

初始化MQTT

/* init_mqtt, 初始化，跟mqtt服務器建立鏈接，設置訂閱，創建通道管理線程，創建接收處理線程 */

int init_mqtt(void)

{

? ? int32_t res = STATE_SUCCESS;

? ? uint16_t port = 443; /* 無論設備是否使用TLS連接阿里云平臺, 目的端口都是443 */

? ? aiot_sysdep_network_cred_t cred; /* 安全憑據結構體, 如果要用TLS, 這個結構體中配置CA證書等參數 */

? ? char sub_topic[100] = {0};

? ? /* 配置SDK的底層依賴 */

? ? aiot_sysdep_set_portfile(&g_aiot_sysdep_portfile);

? ? /* 配置SDK的日志輸出 */

? ? aiot_state_set_logcb(demo_state_logcb);

? ? /* 創建SDK的安全憑據, 用于建立TLS連接 */

? ? memset(&cred, 0, sizeof(aiot_sysdep_network_cred_t));

? ? cred.option = AIOT_SYSDEP_NETWORK_CRED_SVRCERT_CA; /* 使用RSA證書校驗MQTT服務端 */

? ? cred.max_tls_fragment = 16384; /* 最大的分片長度為16K, 其它可選值還有4K, 2K, 1K, 0.5K */

? ? cred.sni_enabled = 1; /* TLS建連時, 支持Server Name Indicator */

? ? cred.x509_server_cert = ali_ca_cert; /* 用來驗證MQTT服務端的RSA根證書 */

? ? cred.x509_server_cert_len = strlen(ali_ca_cert); /* 用來驗證MQTT服務端的RSA根證書長度 */

? ? /* 創建1個MQTT客戶端實例并內部初始化默認參數 */

? ? mqtt_handle = aiot_mqtt_init();

? ? if (mqtt_handle == NULL)

? ? {

? ? ? ? printf("aiot_mqtt_init failed\n");

? ? ? ? return -1;

? ? }

? ? /* TODO: 如果以下代碼不被注釋, 則例程會用TCP而不是TLS連接云平臺 */

? ? {

? ? ? ? memset(&cred, 0, sizeof(aiot_sysdep_network_cred_t));

? ? ? ? cred.option = AIOT_SYSDEP_NETWORK_CRED_NONE;

? ? }

? ? /* 配置MQTT服務器地址 */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_HOST, (void *)mqtt_host);

? ? /* 配置MQTT服務器端口 */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_PORT, (void *)&port);

? ? /* 配置設備productKey */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_PRODUCT_KEY, (void *)product_key);

? ? /* 配置設備deviceName */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_DEVICE_NAME, (void *)device_name);

? ? /* 配置設備deviceSecret */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_DEVICE_SECRET, (void *)device_secret);

? ? /* 配置網絡連接的安全憑據, 上面已經創建好了 */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_NETWORK_CRED, (void *)&cred);

? ? /* 配置MQTT默認消息接收回調函數 */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_RECV_HANDLER, (void *)demo_mqtt_default_recv_handler);

? ? /* 配置MQTT事件回調函數 */

? ? aiot_mqtt_setopt(mqtt_handle, AIOT_MQTTOPT_EVENT_HANDLER, (void *)demo_mqtt_event_handler);

? ? /* 與服務器建立MQTT連接 */

? ? res = aiot_mqtt_connect(mqtt_handle);

? ? if (res < STATE_SUCCESS)

? ? {

? ? ? ? /* 嘗試建立連接失敗, 銷毀MQTT實例, 回收資源 */

? ? ? ? aiot_mqtt_deinit(&mqtt_handle);

? ? ? ? printf("aiot_mqtt_connect failed: -0x%04X\n\r\n", -res);

? ? ? ? printf("please check variables like mqtt_host, produt_key, device_name, device_secret in demo\r\n");

? ? ? ? return -1;

? ? }

? ? /* MQTT 訂閱topic功能示例, 請根據自己的業務需求進行使用 */

? ? {

? ? ? ? strcpy(sub_topic, "/sys/k1l0mrfjkHG/control_unit_1/thing/service/property/set");

? ? ? ? res = aiot_mqtt_sub(mqtt_handle, sub_topic, NULL, 1, NULL);

? ? ? ? if (res < 0)

? ? ? ? {

? ? ? ? ? ? printf("aiot_mqtt_sub failed, res: -0x%04X\n", -res);

? ? ? ? ? ? return -1;

? ? ? ? }

? ? }

? ? /* 創建一個單獨的線程, 專用于執行aiot_mqtt_process, 它會自動發送心跳保活, 以及重發QoS1的未應答報文 */

? ? g_mqtt_process_thread_running = 1;

? ? res = pthread_create(&g_mqtt_process_thread, NULL, demo_mqtt_process_thread, mqtt_handle);

? ? if (res < 0)

? ? {

? ? ? ? printf("pthread_create demo_mqtt_process_thread failed: %d\n", res);

? ? ? ? return -1;

? ? }

? ? /* 創建一個單獨的線程用于執行aiot_mqtt_recv, 它會循環收取服務器下發的MQTT消息, 并在斷線時自動重連 */

? ? g_mqtt_recv_thread_running = 1;

? ? res = pthread_create(&g_mqtt_recv_thread, NULL, demo_mqtt_recv_thread, mqtt_handle);

? ? if (res < 0)

? ? {

? ? ? ? printf("pthread_create demo_mqtt_recv_thread failed: %d\n", res);

? ? ? ? return -1;

? ? }

? ? return 0;

}

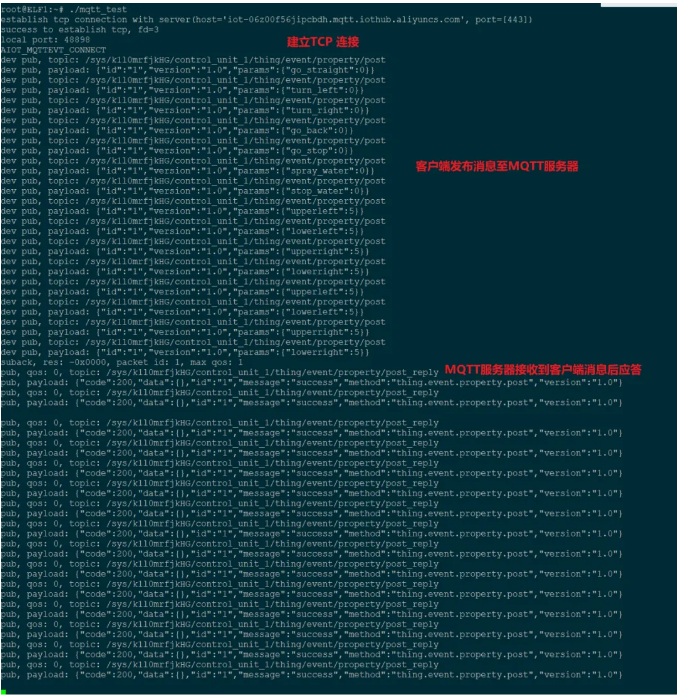

同步設備數據到MQTT服務器

demo_mqtt_send_handler(SET_STRAIGHT_TO_SEND);

demo_mqtt_send_handler(SET_LEFT_TO_SEND);

demo_mqtt_send_handler(SET_RIGHT_TO_SEND);

demo_mqtt_send_handler(SET_BACK_TO_SEND);

demo_mqtt_send_handler(SET_STOP_TO_SEND);

demo_mqtt_send_handler(SET_WATER_TO_SEND);

demo_mqtt_send_handler(SET_UPPERLEFT_TO_SEND);

demo_mqtt_send_handler(SET_LOWERLEFT_TO_SEND);

demo_mqtt_send_handler(SET_UPPERRIGHT_TO_SEND);

demo_mqtt_send_handler(SET_LOWERRIGHT_TO_SEND);

設置控制器參數

set_controller(Upperleft, 5.0);

set_controller(Lowerleft, 5.0);

set_controller(Upperright, 5.0);

set_controller(Lowerright, 5.0);

set_controller(left, 1.0);

set_controller(right, 1.0);

set_controller(c8, 1.0);

GPIO線程

// GPIO線程函數

void *gpio_thread(void *arg)?

{

? ? while (1)?

? ? {

? ? ? ? int value = 0;

? ? ? ? set_gpio(c9, 114);? // 設置GPIO

? ? ? ? value = read_gpio_value(c9_GPIO_VALUE);? // 讀取GPIO值

? ? ? ? pthread_mutex_lock(&gpio_mutex);? // 鎖定互斥鎖

? ? ? ? printf("Value: %d\n", value);? // 打印GPIO值

? ? ? ? if (value == -1)?

? ? ? ? {

? ? ? ? ? ? printf("Error occurred while reading file: %s\n", c9_GPIO_VALUE);? // 錯誤處理

? ? ? ? }

? ? ? ? if (value == 0)?

? ? ? ? {

? ? ? ? ? ? cspray_water();? // 調用噴水函數

? ? ? ? }

? ? ? ? pthread_mutex_unlock(&gpio_mutex);? // 解鎖互斥鎖

? ? ? ? usleep(100000);? // 線程休眠100ms

? ? }

? ? return NULL;

}

// 創建GPIO線程

if (pthread_create(&gpio_tid, NULL, gpio_thread, NULL) != 0)?

{

? ? perror("pthread_create for gpio_thread");? // 錯誤處理

? ? goto to_end;

}

MQTT線程

// MQTT線程函數

void *mqtt_thread(void *arg)?

{

? ? while (1)?

? ? {

? ? ? ? pthread_mutex_lock(&mqtt_mutex);? // 鎖定互斥鎖

? ? ? ? // 檢查各控制器標志位并發送對應的MQTT消息

? ? ? ? if (controller.Upperleft.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_UPPERLEFT_TO_SEND);

? ? ? ? ? ? controller.Upperleft.flag = 0;

? ? ? ? }

? ? ? ? if (controller.Lowerleft.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_LOWERLEFT_TO_SEND);

? ? ? ? ? ? controller.Lowerleft.flag = 0;

? ? ? ? }

? ? ? ? if (controller.Upperright.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_UPPERRIGHT_TO_SEND);

? ? ? ? ? ? controller.Upperright.flag = 0;

? ? ? ? }

? ? ? ? if (controller.Lowerright.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_LOWERRIGHT_TO_SEND);

? ? ? ? ? ? controller.Lowerright.flag = 0;

? ? ? ? }

? ? ? ? if (controller.go_straight.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_STRAIGHT_TO_SEND);

? ? ? ? ? ? controller.go_straight.flag = 0;

? ? ? ? }

? ? ? ? if (controller.turn_left.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_LEFT_TO_SEND);

? ? ? ? ? ? controller.turn_left.flag = 0;

? ? ? ? }

? ? ? ? if (controller.turn_right.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_RIGHT_TO_SEND);

? ? ? ? ? ? controller.turn_right.flag = 0;

? ? ? ? }

? ? ? ? if (controller.go_back.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_BACK_TO_SEND);

? ? ? ? ? ? controller.go_back.flag = 0;

? ? ? ? }

? ? ? ? if (controller.go_stop.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_STOP_TO_SEND);

? ? ? ? ? ? controller.go_stop.flag = 0;

? ? ? ? }

? ? ? ? if (controller.spray_water.flag == 1)?

? ? ? ? {

? ? ? ? ? ? demo_mqtt_send_handler(SET_WATER_TO_SEND);

? ? ? ? ? ? controller.spray_water.flag = 0;

? ? ? ? }

? ? ? ? pthread_mutex_unlock(&mqtt_mutex);? // 解鎖互斥鎖

? ? ? ? usleep(100000);? // 線程休眠100ms

? ? }

? ? return NULL;

}

// 創建MQTT線程

if (pthread_create(&mqtt_tid, NULL, mqtt_thread, NULL) != 0)?

{

? ? perror("pthread_create for mqtt_thread");

? ? goto to_end;

}

4、應用編譯

（1）拷貝car.tar.bz2到開發環境/home/elf/work目錄下解壓

elf@ubuntu:~/work$ tar xvf car.tar.bz2

（2）執行環境變量

elf@ubuntu:~/work$ . /opt/fsl-imx-x11/4.1.15-2.0.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

（3）編譯

elf@ubuntu:~/work$ cd car/

elf@ubuntu:~/work/car$ make

（4）拷貝mqtt_test到開發板/home/root路徑下

root@ELF1:~# cp /run/media/sda1/mqtt_test ./

1、設置Wi-Fi連接

root@ELF1:~# elf1_cmd_wifi.sh -i 8723 -s 賬號 -p 密碼

此時可以通過Web界面下發指令控制小車運行

Web界面將實時顯示小車的運行狀態

至此，就已完成了對智能消防車這一開源項目的詳細介紹。衷心希望這份指南能為有志于學習嵌入式技術的小伙伴們提供實質性的幫助與啟發。
