LVGL是一款專為嵌入式及資源受限設備設計的輕量級開源圖形庫。其具備高度模塊化特性，內存占用極低，支持多種顯示與輸入設備驅動，并可在無操作系統環境下運行，尤其適合對性能、功耗和成本有嚴格要求的嵌入式應用場景。

?

Qt是一套功能豐富的跨平臺應用開發框架，除GUI組件外，還提供網絡、數據庫、多媒體等完整功能模塊。盡管Qt for Embedded Linux功能全面，但其通常需要更多的系統資源，更適合硬件資源較為充裕的嵌入式平臺，例如工業人機界面（HMI）、車載信息娛樂系統等。

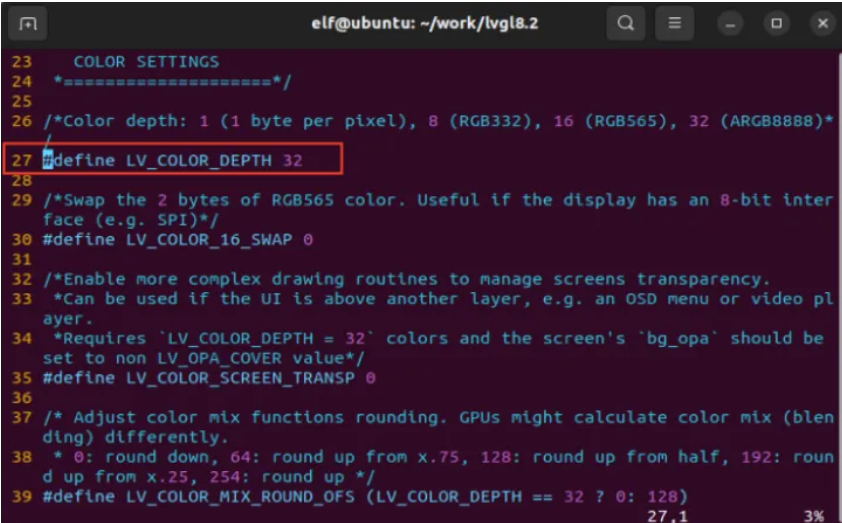

修改第27行，修改顯示顏色位深；

?

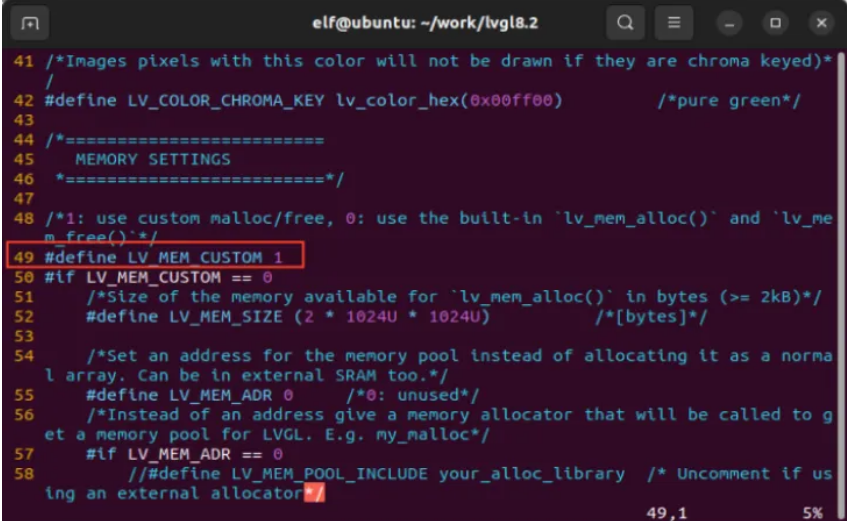

修改第49行，使能顯存分配；

?

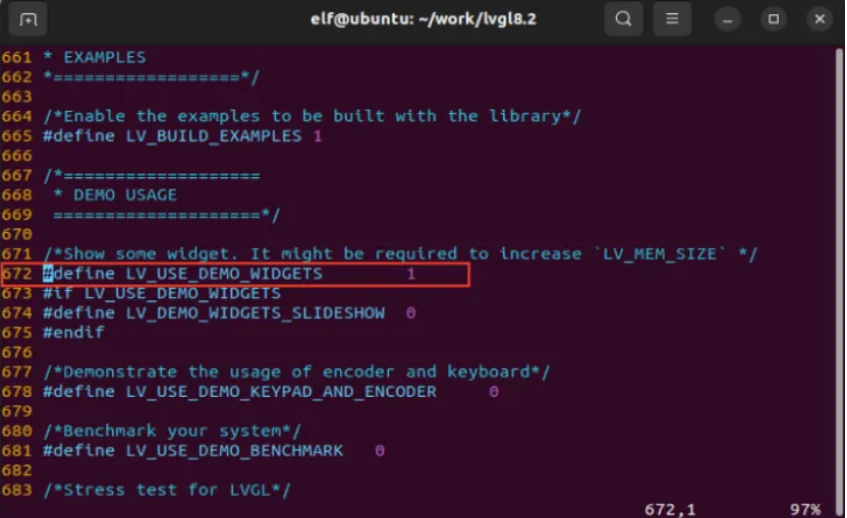

修改第672行，使能編譯demo；

?

2.2 修改lv_port_linux_frame_buffer/lv_drv_conf.h文件

elf@ubuntu:~/work/lvgl8.2$?vi lv_port_linux_frame_buffer/lv_drv_conf.h

?

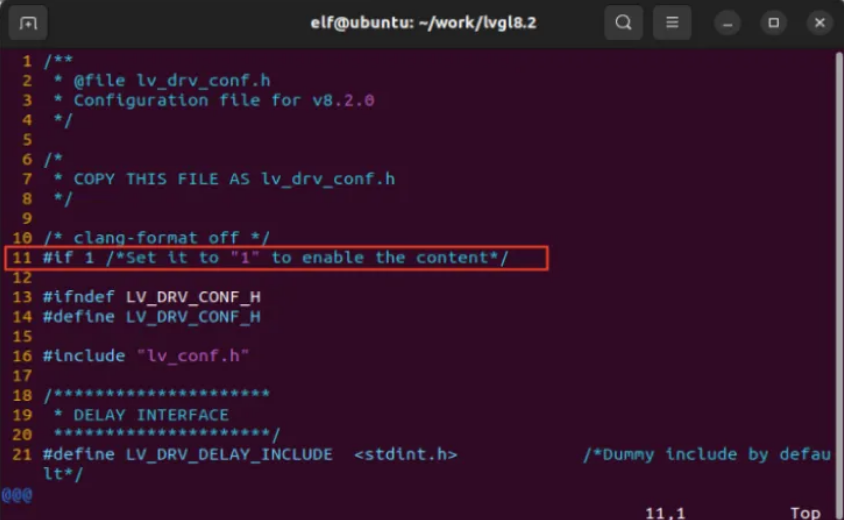

修改第11行，?使能該文件；

?

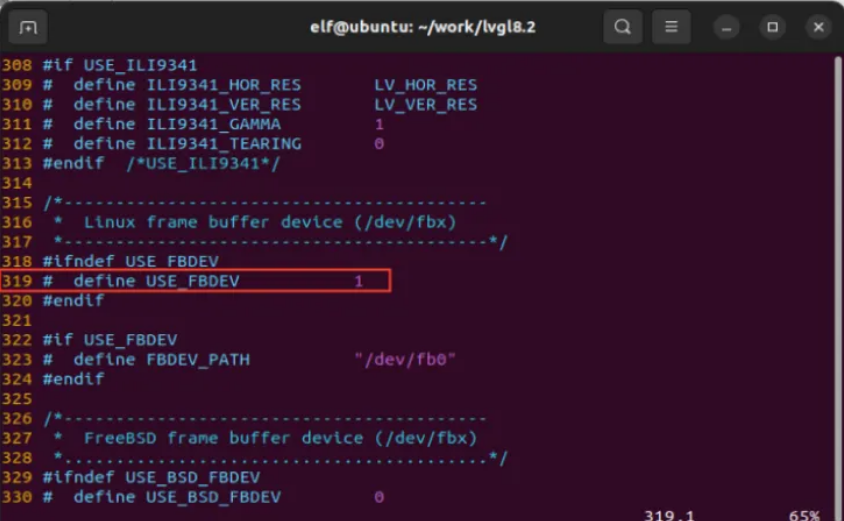

修改第319行，使能fb顯示；

?

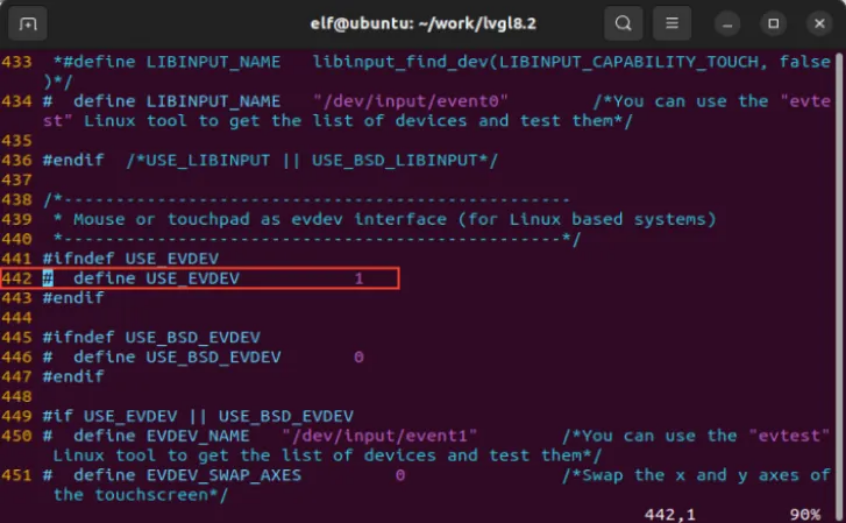

修改第442行，使能觸摸板觸摸；

?

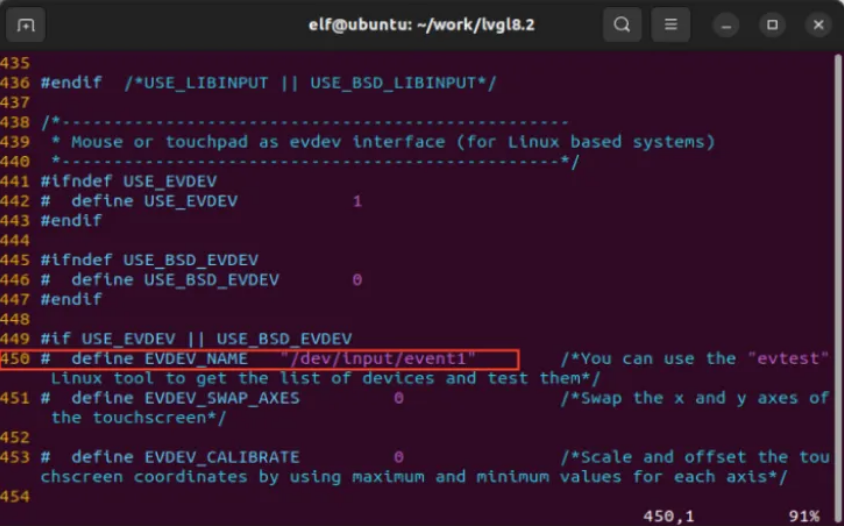

修改第450行，綁定觸摸事件，可以通過evtest命令查看屏幕對應的觸摸節點，輸入evtest，輸入指定編號，觸摸屏幕會有坐標點顯示到調試串口；

?

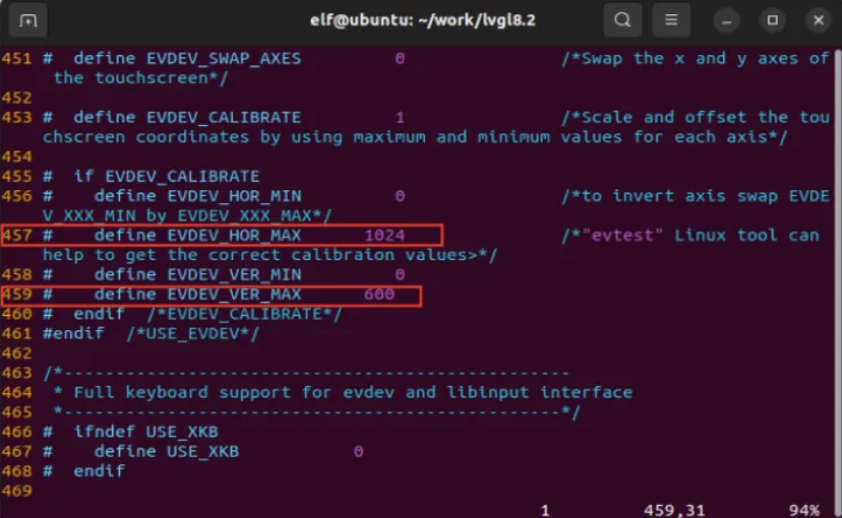

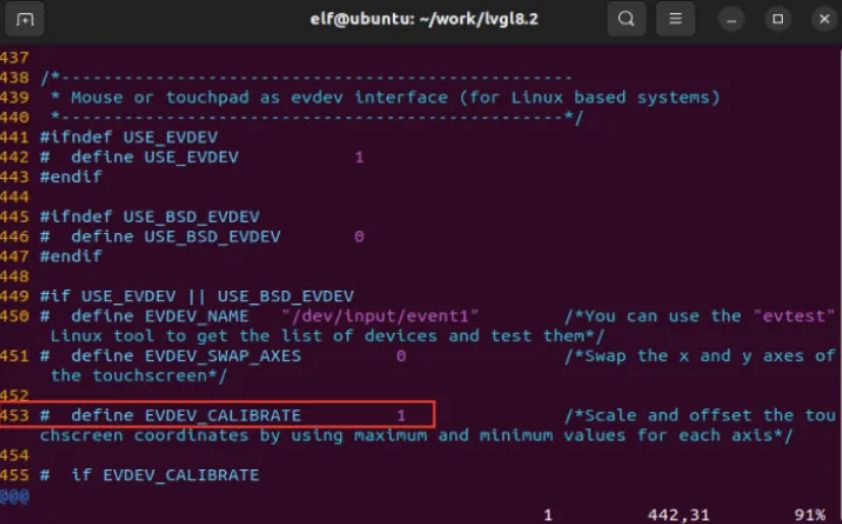

修改第453行，使能屏幕分辨率配置；

?

修改第457行、459行，指定屏幕水平像素和垂直像素；

?

2.3 修改lv_port_linux_frame_buffer/main.c文件

elf@ubuntu:~/work/lvgl8.2$?vi lv_port_linux_frame_buffer/main.c

?

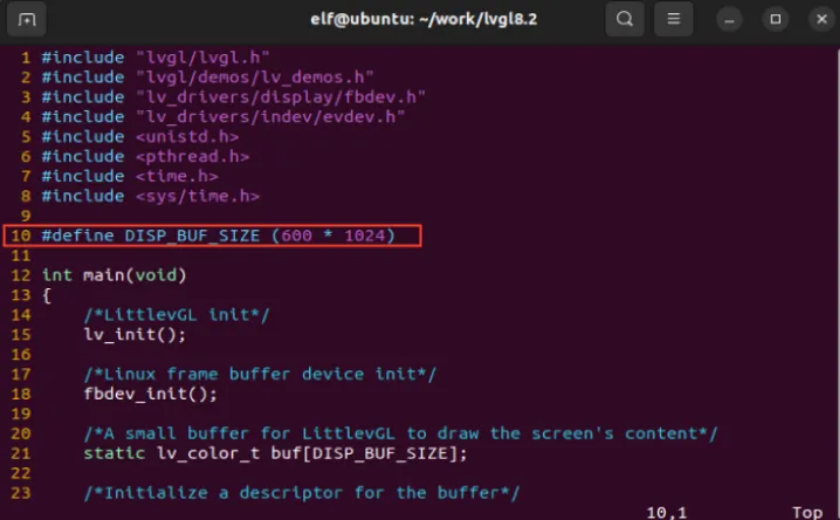

修改第10行，指定顯存大?。?/span>

?

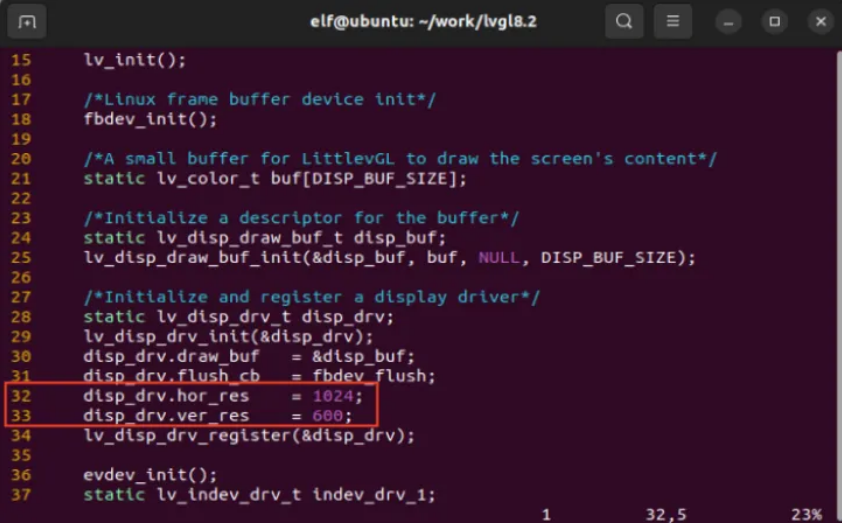

修改第32行、33行，指定屏幕分辨率；

?

2.4 修改lv_port_linux_frame_buffer/Makefile文件

elf@ubuntu:~/work/lvgl8.2$?vi lv_port_linux_frame_buffer/Makefile

?

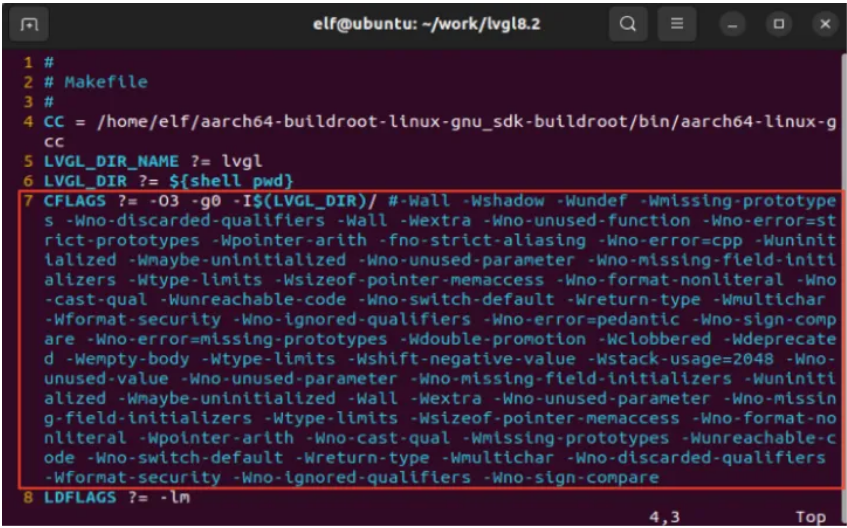

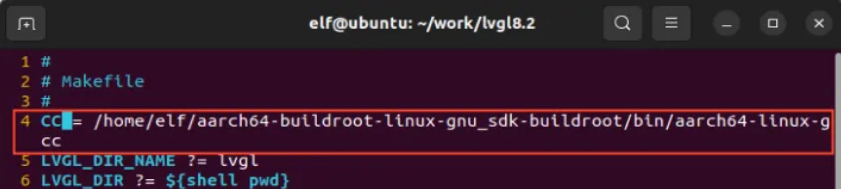

修改第4行，指定交叉編譯器；

?

修改第7行，用#號注釋掉后面內容；

?

三、源碼編譯

在lv_port_linux_frame_buffer目錄下執行make -j4編譯源碼；

elf@ubuntu:~/work/lvgl8.2$?cd lv_port_linux_frame_buffer/elf@ubuntu:~/work/lvgl8.2/lv_port_linux_frame_buffer$?make -j4

?

最后會在lv_port_linux_frame_buffer目錄下生成demo可執行文件；

elf@ubuntu:~/work/lvgl8.2/lv_port_linux_frame_buffer$?ls demo?demo

?

四、測試

使用u盤拷貝demo到開發板中；

關閉掉Weston桌面；

root@elf2-buildroot:~#?/etc/init.d/S49weston?stop

?

運行demo應用；

root@elf2-buildroot:~# ./demo

?

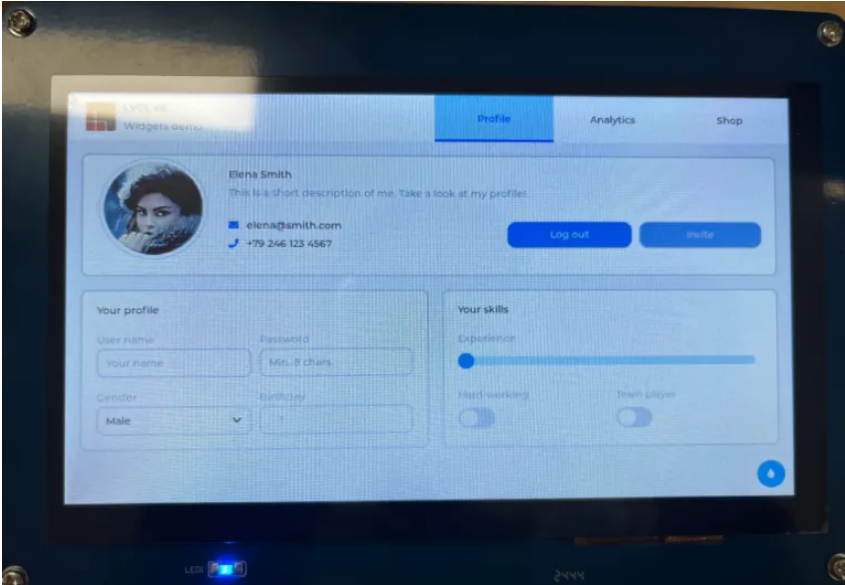

顯示效果如下：
