在嵌入式系統開發領域，虛擬視頻設備技術正成為實現多媒體功能創新的關鍵技術支撐。v4l2loopback作為一款功能強大的Linux內核模塊，可以為視頻流處理提供靈活的路由架構，在遠程協作、實時流媒體傳輸及AI視覺處理等場景展現出顯著應用價值。本文將以ELF 2開發板為載體，系統闡述v4l2loopback模塊的工程化部署全流程。
?
首先需配置交叉編譯工具鏈路徑，確保系統能夠正確識別ARM64架構的編譯工具。打開終端，執行以下命令：
elf@ubuntu:~/work/ELF2-linux-source$?export?PATH=/home/elf/aarch64-buildroot-linux-gnu_sdk-buildroot/bin:$PATH?
elf@ubuntu:~/work/ELF2-linux-source$?./build.sh elf2_desktop_defconfig?
內核頭文件是編譯內核模塊的關鍵依賴，包含了內核 API 的定義。執行以下命令編譯內核頭文件：
elf@ubuntu:~/work/ELF2-linux-source$?./build.sh kernel linux-headers?
通過Git工具從官方代碼倉庫獲取v4l2loopback的最新源代碼。在終端中執行以下命令：
elf@ubuntu:~/work/ELF2-linux-source$?git clone?https://github.com/umlaeute/v4l2loopback.git?
克隆完成后，使用cd命令進入v4l2loopback源代碼目錄：
elf@ubuntu:~/work/ELF2-linux-source$?cd v4l2loopback/?
由于不同開發板的內核架構和配置存在差異，需對v4l2loopback的源代碼進行適當修改以確保兼容性。使用文本編輯器打開v4l2loopback.c文件：
elf@ubuntu:~/work1/ELF2-linux-source/v4l2loopback$?vi v4l2loopback.c?

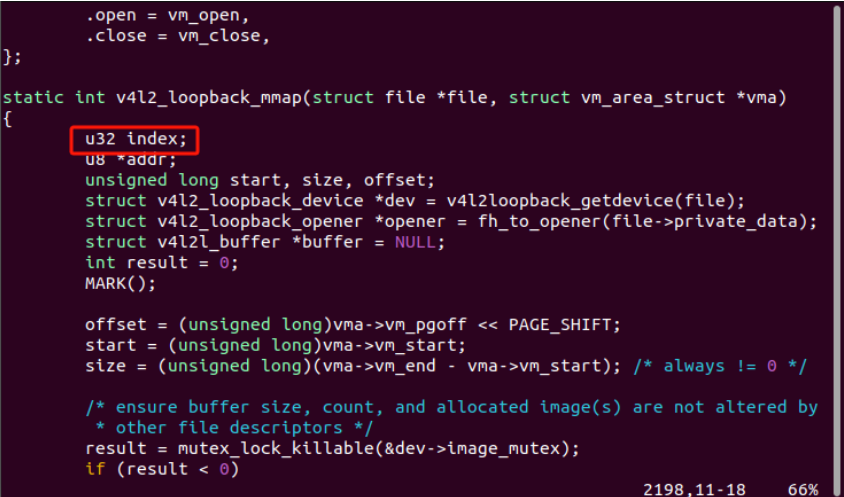

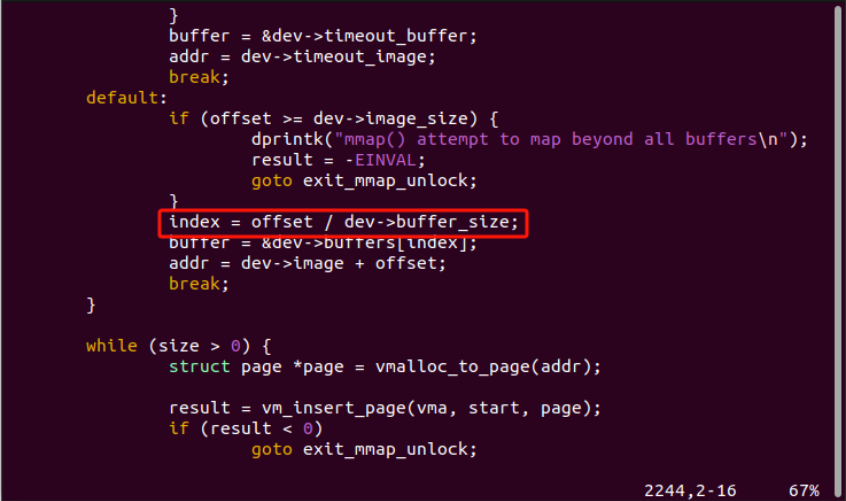

做如下修改：
修改完成后，保存并退出編輯器。
?
elf@ubuntu:~/work1/ELF2-linux-source/v4l2loopback$?make?KERNEL_DIR=$(pwd)/../kernel ? ? ?ARCH=arm64 ? ? ?CROSS_COMPILE=aarch64-buildroot-linux-gnu-?
參數說明：
KERNEL_DIR=$(pwd)/../kernel：指定內核源代碼目錄，用于獲取編譯所需的內核頭文件和編譯配置。
?
ARCH=arm64：指定目標架構為ARM64，與ELF 2開發板的硬件架構匹配。
?
CROSS_COMPILE=aarch64-buildroot-linux-gnu-：指定交叉編譯工具前綴，確保生成的模塊適用于ARM64架構的開發板。
?
編譯過程完成后，將在當前目錄下生成名為v4l2loopback.ko的內核模塊文件，這是后續需要部署到開發板上的核心文件。
?
將生成的v4l2loopback.ko文件通過U盤拷貝到開發板/root目錄下。
?
在開發板上加載v4l2loopback模塊，創建2個設備并指定設備號。
root@elf2-desktop:~# insmod v4l2loopback.ko devices=2?video_nr=21,22?card_label=VirtualCam1,VirtualCam2?
參數說明：
devices=2：指定創建2個虛擬視頻設備。
?
video_nr=21,22：手動指定設備號為/dev/video21和/dev/video22，避免與系統已有的視頻設備號沖突。
?
card_label=VirtualCam1,VirtualCam2（可選）：為虛擬設備設置易識別的標簽，方便后續使用中區分不同設備。
?
5.3列出已加載的模塊

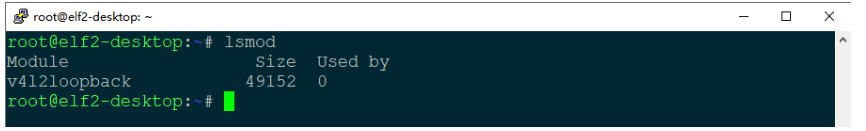

執行以下命令查看已加載的內核模塊，確認 v4l2loopback 模塊是否成功加載：
root@elf2-desktop:~# lsmod
輸出包含v4l2loopback相關信息，則表明模塊加載成功。
?

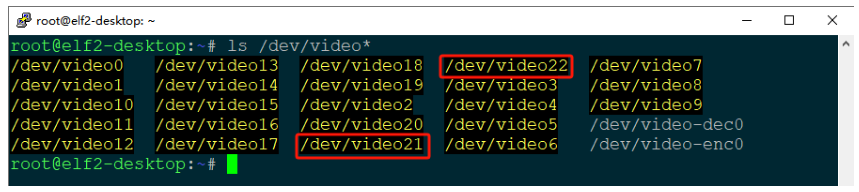

通過以下命令列出系統中的視頻設備文件，檢查是否成功創建了指定的虛擬視頻設備：
root@elf2-desktop:~# ls /dev/video*
可以看到/dev/video21和/dev/video22兩個設備文件。
?

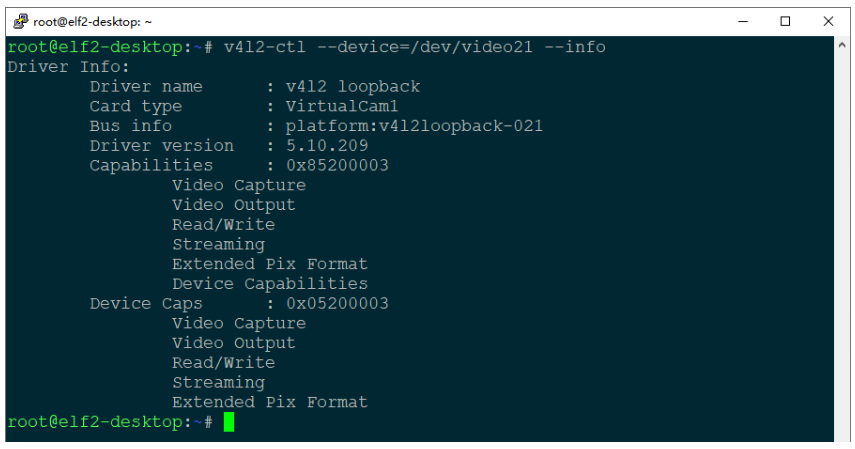

使用v4l2-ctl工具查看虛擬視頻設備的詳細信息
root@elf2-desktop:~# v4l2-ctl --device=/dev/video21 --info
?
說明：
ELF 2開發板連接屏幕；
登錄兩個終端，一個使用串口登錄，一個使用網絡登錄；
?
FFmpeg會持續生成SMPTE測試條視頻流，并寫入/dev/video21。

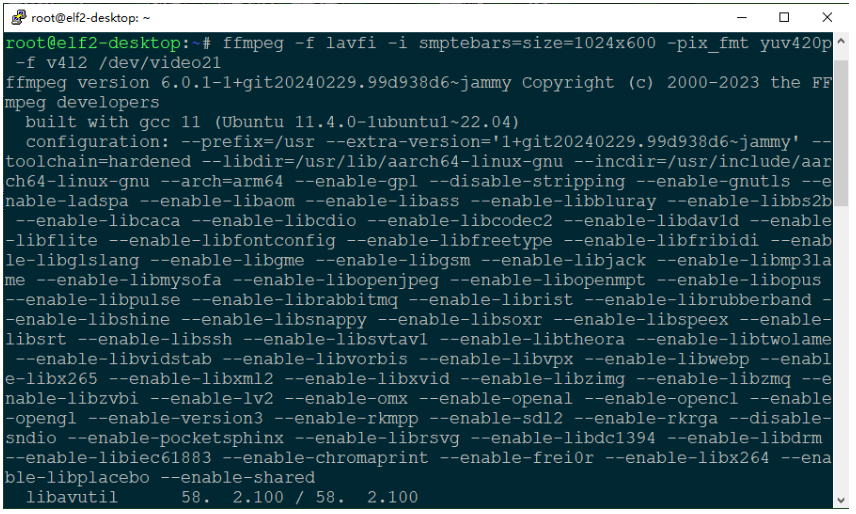

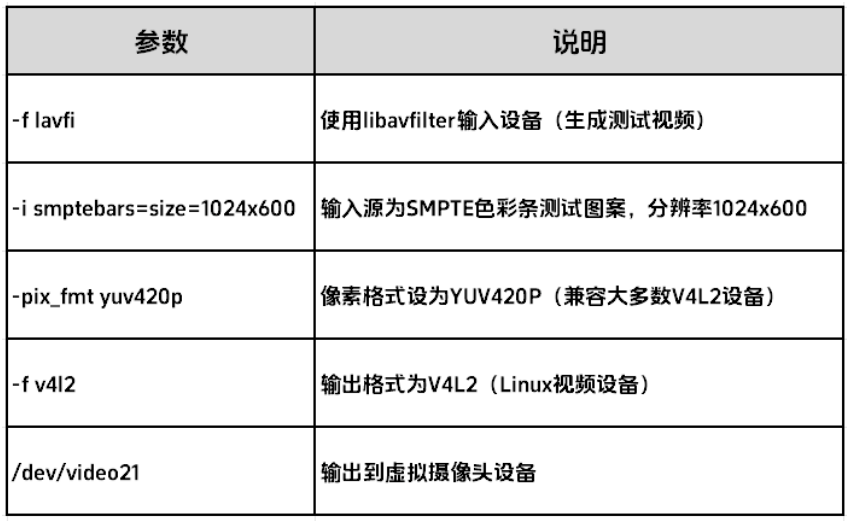

root@elf2-desktop:~# ffmpeg -f lavfi -i smptebars=size=1024x600 -pix_fmt yuv420p -f v4l2 /dev/video21
?

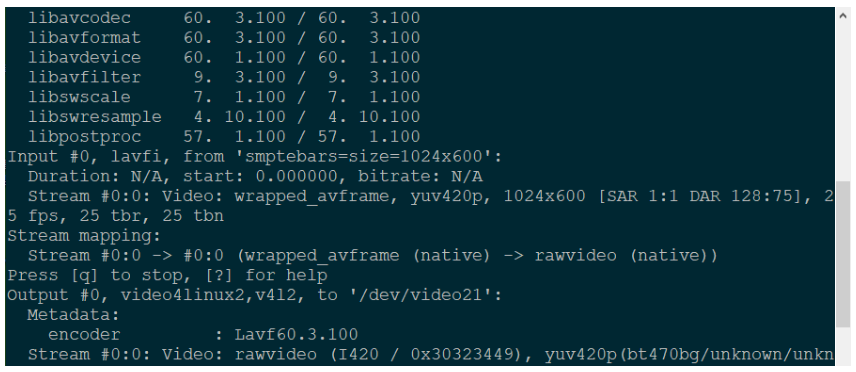

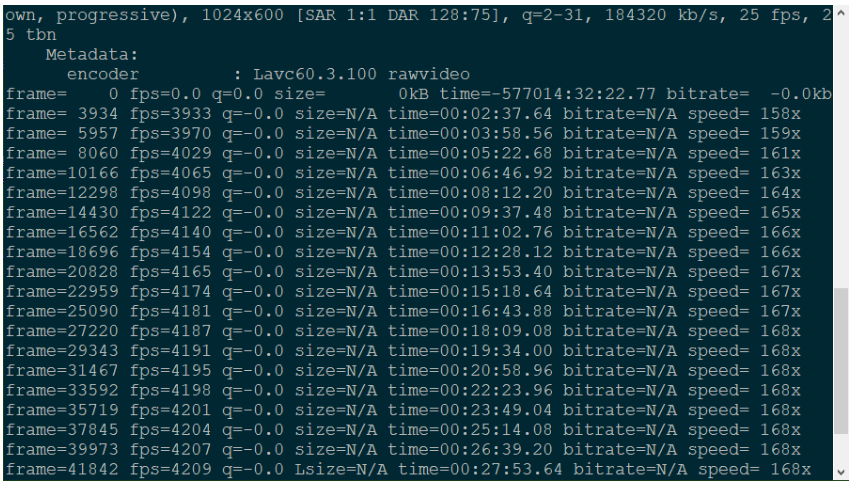

終端1輸出：

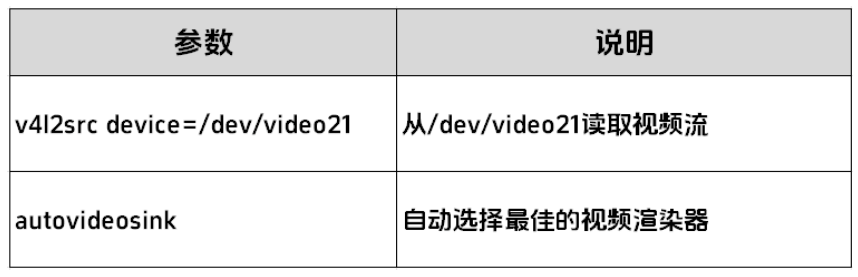

root@elf2-desktop:~# gst-launch-1.0?v4l2src device=/dev/video21 ! autovideosink
?

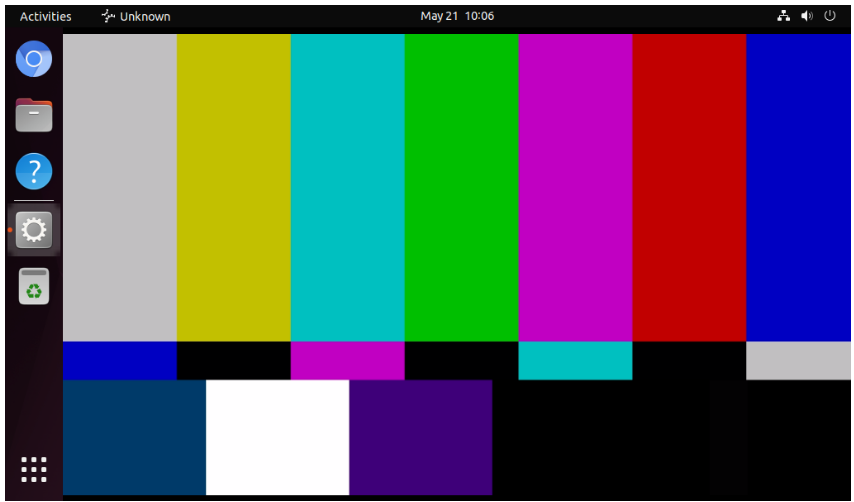

屏幕彈出一個窗口顯示SMPTE測試條：
?
